Anleitung zum Heatspreader entfernen So kann man den RAM Kühler demontieren
Die Einleitung zum RAM Heatspreader Entfernen …
In dieser Anleitung wird erklärt, wie man den RAM Kühlkörper (heat spreader) entfernen kann. Hiermit wird es z.B. möglich, die verwendeten Speicherchips auf dem Speichermodul zu erkennen. Aber diese Anleitung wird natürlich auch benötigt, um beispielsweise die passiven Kühlkörper der Speichermodule durch aktiv gekühlte RAM Kühler (Luftkühlung oder Wasserkühlung) zu ersetzen.
Die Heatspreader Halteklammer …
Bei der Demontage des Kühlkörpers sollte man unbedingt sorgfältig arbeiten, da man das Modul hierbei unter Umständen zerstören kann und zudem bei jeder Modifikation die Gewährleistungsansprüche verliert !
Die meisten Speichermodule (DDR3, DDR2, DDR, oder älter) werden mit einem vormontierten Kühlkörper ausgeliefert, der lediglich mit einer kleinen aufgesteckten Klammer befestigt ist.
Wer den Heatspreader abnehmen möchte, muß zuerst vorsichtig diese kleine Halteklammer mit einer Spitz- oder Flachzange entfernen und kann danach die Kühlbleche mitsamt der aufgeklebten Wärmeleitpads abnehmen. Je nach Art der Klammer ist ggf. auch ein Schraubendreher die erste Wahl, wobei man gut aufpassen sollte, daß man nicht abrutscht.
Auf den folgenden Bildern sind einige Beispiele der Klammern von Crucial, G.Skill und Mushkin Speichermodulen mit roten Pfeilen gekennzeichnet, die man zum Abnehmen der Kühlbleche entfernen muß.
Zunächst ein Bild von einem Crucial Ballistix Tracer PC2-8500 Modul:
Hier ein Bild von einem G.Skill F2-6400 Modul:
Hier ein Bild von einem Mushkin XP2-8500 Modul (übrigens mit Micron D9GMH ICs):
Nach dem Entfernen der silbernen Halteklammer sieht das Modul so aus:
Den RAM Kühler demontieren …
Nun kann man die beiden Heatspreader Hälften gleichmäßig abnehmen. Zum Teil klebt das Wärmeleitpad nicht nur fest auf der Innenseite des Heatspreaders, sondern auch an den Chips. In diesem Fall sollte man die beiden Hälften sehr vorsichtig und vor allem sehr gleichmäßig auseinanderhebeln. Bitte keinenfalls mit Gewalt arbeiten, denn im schlimmsten Fall hat der Hersteller Wärmeleitkleber verwendet und verhindert damit natürlich die Demontage.

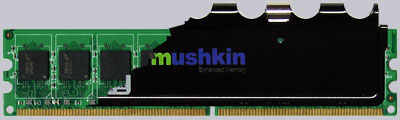

Das war es auch schon – der Kühlkörper ist demontiert und das wahre Speichermodul kommt zum Vorschein:
Den Heatspreader der Speichermodule wieder aufsetzen und zusammenbauen …
Die Kühler Montage wird einfach in der umgekehrten Reihenfolge durchgeführt, wobei man zum einen auf die Mittigkeit achten muß und zum anderen auf den genauen Sitz von möglichen Kerben.
