Die Installation des Hyper 212 Plus ist dank der verständlichen und bebilderten Anleitung gut zu schaffen. Durch die innovative und anpassbare Retentionplate spart es sich Cooler Master Unmengen an Montage-Material für die verschiedenen Sockeltypen mitliefern zu müssen. So behält der Käufer den Überblick bei der Installation.
Die Wertigkeit des Montagematerials ist angesichts des niedrigen Preises von knapp über 20 Euro hoch: Statt aus Plastik ist es aus Metall gefertigt und an jenen Stellen isoliert, an denen es später Kontakt zum Mainboard bekommt. Der Anpressdruck auf den Prozessor lässt sich variabel einstellen.

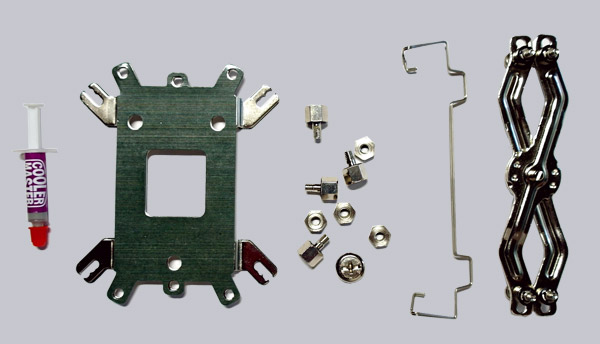

Hier sieht man nochmal das Montagematerial, das sowohl für Intel Sockel 775/1156/1366/1155 Systeme, als auch für AMD Sockel AM3/AM2+/AM2 Systeme ausgelegt ist.
Zunächst muss die mitgelieferte Backplate von Cooler Master durch vier Sechskant-Schrauben am Mainboard befestigt werden. Je nach Sockeltyp sind dafür unterschiedliche Bohrungen in der Backplate zu nutzen, was in der Anleitung beschrieben ist. Anschließend werden die Schrauben der Retention Plate (die Befestigungskrake) in die Innengewinde der zuvor installierten Sechskant-Schrauben gedreht. Die Retentionplate besteht vereinfacht gesagt aus zwei Armen, die in der Mitte flexibel miteinander verschraubt sind. Dadurch können die Arme voneinander weg oder zueinander bewegt werden. Der Sinn dahinter: Je nach Anordnung der Arme lässt sich die Krake mit jedem aktuellen Intel- und AMD-Sockel verschrauben. Je nach System muss der Nutzer dann lediglich noch die Schrauben in eine der drei Loch-Positionen an den Enden der Arme verschieben. Welche Bohrung für welchen Sockel gedacht ist, erläutert die Installations-Anleitung.
Neben Besitzern von Intel-Systemen sollten auch diejenigen mit AMD-Board ihre Hauptplatine ausbauen und die Backplate von Cooler Master einsetzen. Das Verschrauben des Kühlkörpers mit der Standard-Backplate ist nicht so ohne Weiteres möglich, da die Schrauben angeschliffen sind und nicht in das herkömmliche Gewinde passen. Zum Schluss wird der Lüfter noch durch zwei Klammern am Kühlkörper befestigt. Der Hyper 212 Plus zeigt sich mit einer Breite von gerade mal 5 Zentimetern sehr platzsparend, so behindert er weder Arbeitsspeicher noch andere Komponenten.
