Kommen wir nun zu den inneren Werten des Cooler Master Silencio 650 Case. Auch der Innenraum des Cooler Master Silencio 650 Gehäuses wurde vollständig schwarz lackiert, wobei sämtliche Blechkanten gut entgratet, gefalzt und abgerundet sind, so daß man den PC ohne Verletzungen umrüsten kann. Wie das vorige Cooler Master Silencio 550 bietet das Cooler Master Silencio 650 zudem wieder einige Features, die einem den PC Umbau erleichern sollen.
Auf dem Bild erkennt man unter anderem sehr schön die riesige Aussparung zur einfachen Montage von verschraubten CPU-Kühlern und die Gummimanschetten zur Durchführung der Kabel an der Mainboard-Rückwand.

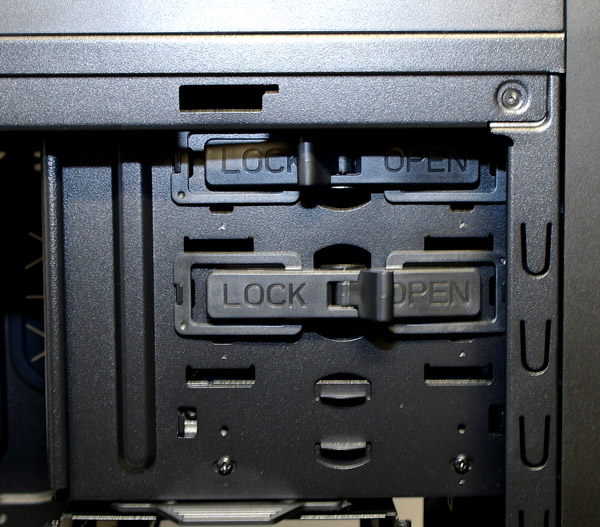

Die oberen beiden 5,25″ Laufwerksschächte wurden wieder mit Halteklammern versehen, womit man die Laufwerke sehr einfach Ein- und Ausbauen kann. Dazu einfach den gewünschten Hebel auf Open stellen ….
… das gewünschte Laufwerk einschieben und den Hebel zum Fixieren auf Lock stellen.
Der untere 5,25 Zoll Laufwerkseinschub ist, wie bereits auf der vorigen Seite erklärt, mit einem HDD-Wechselrahmen versehen, der bei Nichtverwendung ausgebaut und als gewöhnlicher Laufwerkseinschub verwendet werden kann:
Die 3,5″ Laufwerke werden mit speziellen Montageschienen montiert, die wir bereits von einigen Gehäusen kennen. Einfach seitlich jeweils eine Schiene in die Festplattenbohrungen einrasten lassen …
… und zusammen in den 3,5 Zoll Laufwerkskäfig einschieben. An der Endposition rasten die Laufwerksschienen ein und halten die Festplatte sicher im Festplattenkäfig. Zwei der Einschübe sind an der Endposition mit SATA Anschlüssen versehen. Wenn man dort eine Festplatte einbaut, kann man diese über den Schalter im Frontpanel umschalten.
Zum Verschrauben von 3,5″ und für 2,5″ Laufwerke hat Cooler Master zwei 3,5″ auf 2,5″ Rahmen integriert.
Selbst für den vorderen Wechselrahmen hat Cooler Master nun einen Adapter entwickelt. Die 2,5″ Rahmen sind sehr sinnvoll, da die meisten PCs heutzutage mindestens mit einer SSD bestückt werden.
Hier sieht man die schwarz lackierten Slotblenden, die wie die Seitenteile mit Rändelschrauben versehen wurden. So können die Erweiterungskarten einfach und ohne Schraubendreher im PC montiert und bequem umgebaut werden. Der mittlere Festplattenkäfig kann übrigens demontiert werden, um genügend Platz für längere Grafikkarten zu bieten.
Über den Slotblenden wurde bereits ein 120mm Lüfter integriert, der am CPU-Kühler für die direkte Abfuhr der warmen Luft sorgt.

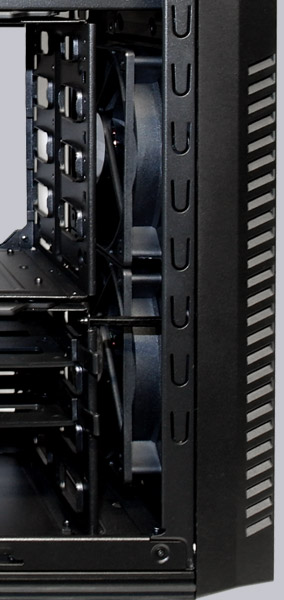

In der Gehäusefront wurden zwei weitere 120 mm Lüfter integriert, womit die Frischluft durch den vorderen Staubfilter über die Festplatten in das Gehäuse befördert werden.
Sämtliche I/O Frontpanel Stecker der beiden Leuchtdioden, Power und Reset Taster sind gut beschriftet, wobei die Power-LED Pins einzeln aufgesteckt werden kann, da es dafür unterschiedliche Belegungen gibt. Der interne USB Stecker für die beiden USB 3.0 Ports, die beiden USB 2.0 Ports, den SD-Card Reader und die Audio Stecker sind jeweils in einem festen Block untergebracht, wobei der Audio Anschluss als AC’97 und als HD Audio Pinbelegung verfügbar ist. Mit den Blöcken entfällt die lästige Arbeit, jeden Pin einzeln auf das Mainboard zu stecken. Man sollte aber sicherheitshalber vor dem Einbau nochmal alle Pinbelegungen im Gehäuse Handbuch mit dem Mainboard Handbuch vergleichen, da die Pinbelegungen ggf. etwas variieren können.
