Kommen wir nun zum wichtigsten Teil des Reviews, die höchste stabile Performance. die je nach Referenztakt und Speichertakt mit unterschiedlicher Frequenz betrieben wird. Der CPU Multiplikator bleibt bei allen Frequenzen auf 13x, da eine Angleichung der CPU Frequenz mittels Multiplikator in halben Schritten zu ungenau wäre. Als Betriebssystem wird Microsoft Windows 7 Ultimate Edition verwendet. Mittels der Software Memtest86
wurde die Stabilität überprüft und SiSoft Sandra Lite 2010c bzw. Sandra 2011 wurde als Benchmark Programm eingesetzt, da es umfangreiche Einstellungsmöglichkeiten und einen schnellen Vergleich bietet. Die jeweils aktuellste Version von SiSoftware Sandra 2011 steht übrigens auf unserem Server zum Download bereit und kann dort mit hoher Geschwindigkeit runtergeladen werden. Die unterschiedlichen Benchmarks sind sogar in der kostenfreien Lite Version enthalten.
Zunächst wird die maximal mögliche Frequenz der Speichermodule bei Default 1,50 Volt (bzw. 1,53V) bestimmt. Hierzu wird der Speichertakt mit einem fest eingestellten Speichertiming von 8-8-8-24 2T und Default Spannung in kleinen Schritten erhöht, solange der ausführliche Test mittels dem Programm Memtest86 noch fehlerfrei durchläuft. Damit ist durch die recht lange Testzeit gewährleistet, daß diese Frequenz bei den Modulen wirklich stabil arbeitet.
Die höchstmögliche Frequenz lag mit den Timings 8-8-8-24 2T (CAS-TRCD-TRP-TRAS) und 1,53V bei ca. 750 / 1498 MHz.

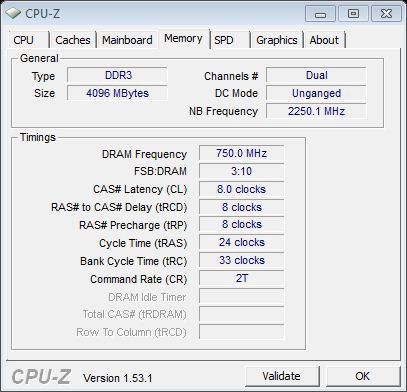

Hier ist ein Snipping Screenshot von CPU-Z 1.53 bei 750 / 1498 MHz und 8-8-8-24 2T mit 1,53 Volt:
Mit einer höheren Spannungen oder mit geringeren Timings laufen selbstverständlich deutlich höhere Frequenzen, da die Frequenzwerte und Timings direkt voneinander abhängig sind.
Der Vergleich sämtlicher DDR3 Speichermodule wird im Benchmark mit den Default 1.53 Volt durchgeführt, womit immerhin die 1498 MHz erreicht wurden. Diese höchstmögliche Taktung bei der Default DDR3 Spannung wird mit zwei weiteren Einstellungen verglichen. Zum einen werden die Speichermodule bei 200 MHz Referenztakt x6,66 = 1333 MHz mit SPD Werten getestet, wobei die SPD Werte vom Hersteller im SPD IC vorgegeben werden. Zum anderen wurde die höchstmögliche Frequenz mit der maximal erlaubten Hersteller Spannung bei 8-8-8-24 2T ermittelt.
Bei einer Frequenz von ca. 667 MHz wurden die Timings mit den Autosettings durch das SPD EEPROM auf 9-12-12-30 2T (CAS-TRCD-TRP-TRAS) eingestellt.
Hier ist ein Snipping Screenshot von CPU-Z 1.53 bei 666.7 / 1333 MHz und 9-12-12-30 2T:
Offiziell gibt die Firma Crucial eine Spannung bis 1.65 Volt an, ohne daß man die Gewährleistung verliert. Diese Spannung war bei den Modulen auch nötig, um sie stabil bei 800 / 1600 MHz mit 8-8-8-24 2T betreiben zu können. Mit 1.65 Volt VMem wurde bei CL8 auf dem AMD System eine maximale Frequenz von 1600 MHz erreicht.
Die höchstmögliche Frequenz lag mit den Timings 8-8-8-24 2T (CAS-TRCD-TRP-TRAS) und 1,65V bei 800 / 1600 MHz.

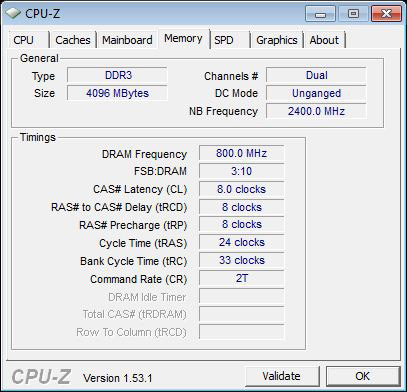

Hier ist ein Snipping Screenshot von CPU-Z 1.53 bei 800 / 1600 MHz und 8-8-8-24 2T mit 1.65 Volt:
Ein inoffizieller Overclocking Test ausserhalb der Herstellervorgaben mit 2.00 Volt VMem ging bis ca. 1667 MHz und bringt damit nochmal eine Erhöhung im Vergleich zu den erlaubten 1.65 Volt. Die Speicherspannung ist dabei extern gemessen von ca. 42,6°C bei DDR3-1600 und 1,65V auf 50,6°C bei DDR3-1667 und 2V angestiegen, was einer intern ausgelesenen Temperatur von ca. 53,25°C entspricht. Bei höhreren Spannungen sollte man also lieber zu größeren Heatspreadern am besten mit aktiven RAM Kühler greifen.
Hier ist ein Snipping Screenshot von CPU-Z 1.53 bei 833 / 1667 MHz und 8-8-8-24 2T mit inoffizieller 2 Volt Spannung:
Hier sind die Ergebnisse der SiSoftware Sandra 2010 Benchmark Reihen:
| Frequenz | Timing | Speicher Spannung | RAM Bandbreite Int Buff’d iSSE2 | Speicherbus Bandbreite | Speicher Latenzzeit |
| 225 MHz * 6,66 = 1498 MHz | fest (8-8-8-24 2T) | 1.53 Volt | 13,47 GB/s | 23,44 GB/s | 77 ns |
| 240 MHz * 6,66 = 1600 MHz | fest (8-8-8-24 2T) | 1.65 Volt | 14,51 GB/s | 25,00 GB/s | 71 ns |
| 200 MHz * 6,66 = 1333 MHz | SPD (9-12-12-30 2T) | 1.53 Volt | 11,85 GB/s | 20,84 GB/s | 93 ns |
Die Speicherbusbandbreite ist übrigens kein Benchmark Wert, sondern der Wert, der sich recht einfach aus dem jeweiligen Speichertakt errechnen läßt und nur zum Vergleich der Benchmarks dient. Wichtig für eigene Vergleiche mit den Werten aus älteren Sandra Versionen vor 2011 ist, daß ab der Version 2011 die Speicherperformance in SiSoftware Sandra anders dargestellt wird und man den Wert umrechnen muß, um auf identische Ergebnisse zu kommen: Sandra 2010 Wert /1024/1024*1000*1000 = Sandra 2011 Ergebnis

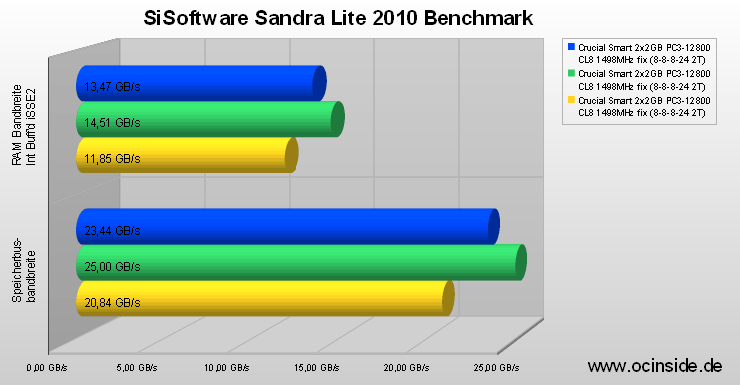

Hier sind die Benchmark Werte als Grafik:
Hier ist ein direkter Vergleich der Benchmark Ergebnisse von einigen DDR3, DDR2 und DDR Speichermodulen:
Die Crucial Ballistix Smart Tracer PC3-12800 Speichermodule können zwar bei der Standard JEDEC Spannung nicht ganz oben mitmischen, sind aber trotzdem im guten oberen Bereich mit dabei. Mit der maximal erlaubten Spannung von 1.65 Volt, die vom Hersteller auch im XMP-1600 Profil vorgegeben wurde, wurden deutlich bessere Ergebnisse erzielt und ab einer VMem von ca. 2,00 Volt wurde sogar die 1600 MHz Grenze (800 MHz) gut überschritten.
