Aufbau, Design und sonstige Features …

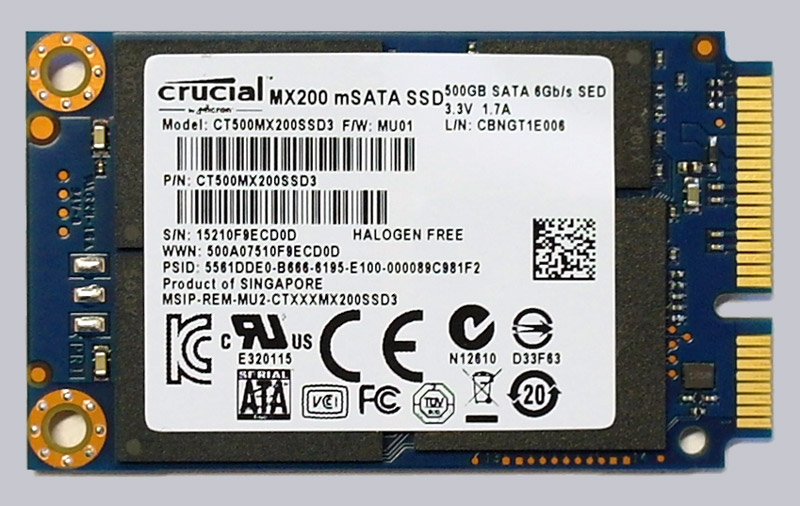

Das folgende Bild zeigt die Vorderseite der kleinen ca. 30 x 50 mm SSD Platine mit ein paar technischen Daten und der Firmware Version auf dem Aufkleber. Unter dem Aufkleber befinden sich der Marwell 88SS9189-BLD2 Controller IC, zwei Micron NAND FLASH Bausteine und ein Micron D9RLT 512MB LPDDR2 Cache Baustein.

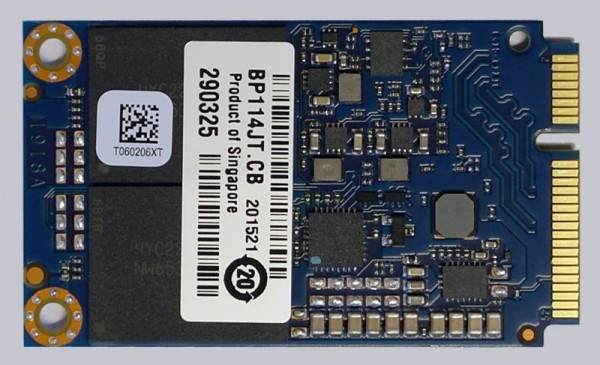

Auf der Rückseite sieht man noch zwei weitere Bausteine mit dem Kürzel NW653, der für Micron MT29F1T08CUCCBH8-10 NAND FLASH und nicht für den NAND FLASH MT29F2T08CVCCBG6-10 wie bei der M.2 Ausführung.
Wie bei der 2,5-Zoll 500GB MX200 bietet die MX200 mSATA SSD übrigens eine Microsoft eDrive kompatible, integrierte 256-Bit AES Verschlüsselung (TCG Opal 2.0 und IEEE 1667), die mit einer entsprechenden UEFI Hardwareausstattung und einer Microsoft Windows 8 oder Microsoft Windows Server 2012 Installation mit aktiviertem BitLocker eine Hardwareverschlüsselung ermöglichen kann.

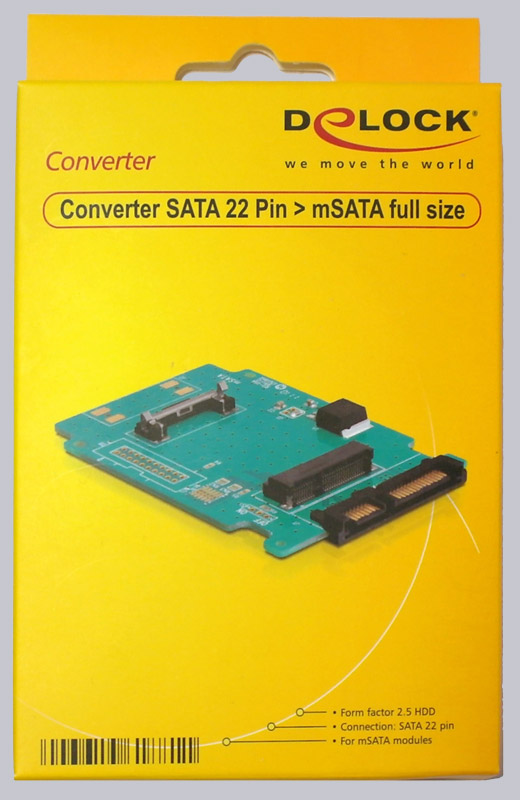

Diese Crucial 500GB MX200 mSATA SSD arbeitet wie die 500GB MX200 2,5″ SSD mit dem SATA 6Gb/s Standard. Das bringt Vorteile wie z.B. kein zusätzliches BIOS zum Booten und ist sehr kompatibel. Es hat aber auch den Nachteil, dass man auf die 6Gb/s limitiert wird. Um die Benchmarkwerte der mSATA SSD mit der vorigen M.2 SSD vergleichen zu können, haben wir die mSATA SSD mit einem handelsüblichen SATA zu mSATA Adapter auf dem ASRock Z97 Mainboard betrieben. Der Delock 61881 SATA 22 Pin zu mSATA full size Konverter kostet ungefähr 15 Euro und kann z.B. hier bestellt *Werbung werden.

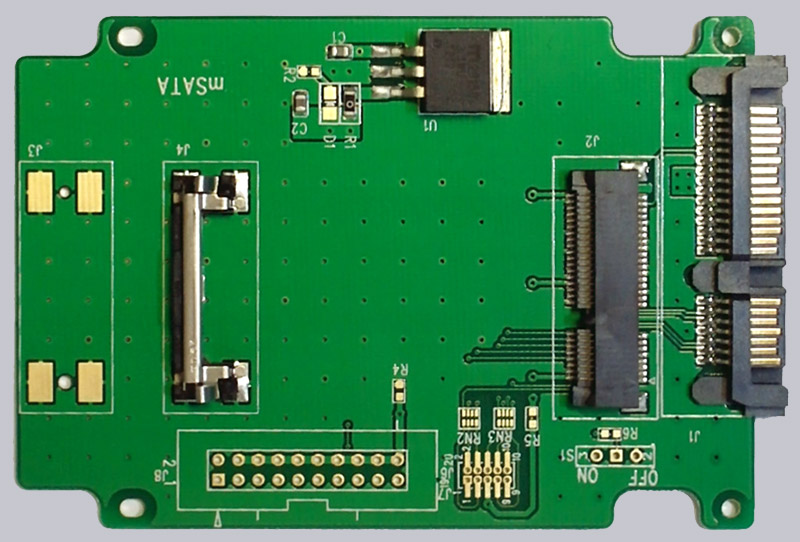

Hier sieht man die zusätzlich bestellte Adapter Platine, auf der ein Spannungsregler für die erforderliche 3,3 Volt Spannung untergebracht ist und womit die Datenleitungen der SATA Schnittstelle an die mSATA Platine angebunden werden.

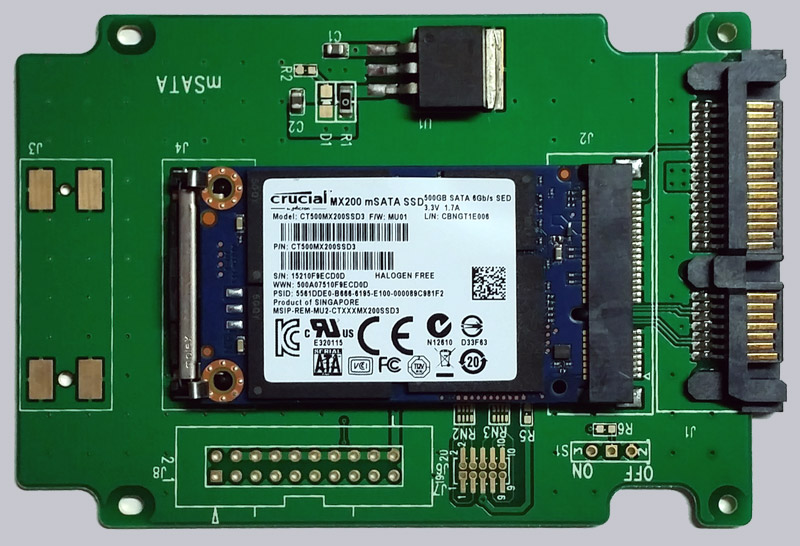

So sieht die MX200 mSATA Platine im 104-Pin mSATA Sockel der optional erhältlichen mSATA zu SATA3 Platine aus:

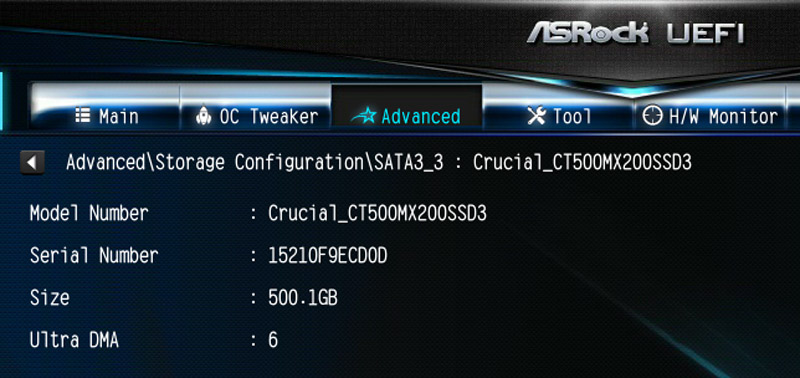

Nach der Installation wurde die mSATA SSD problemlos erkannt.
SSD Firmware Update …
Die MX200 mSATA SSD wurde mit der MU01 Firmware ausgeliefert. Zum Testzeitpunkt wurde bei Crucial die MU02 Firmware für die MX200 SSD zur Verfügung gestellt, die wir natürlich gleich installiert haben. Mit dem neuen Crucial Storage Executive Tool kann man die Firmware der SSD relativ einfach aktualisieren, doch man sollte wie immer vor dem Firmware Update wichtige Daten sichern. Wir haben es zudem mit der klassischen Methode versucht: Crucial MU02 Firmware runterladen, die enthaltene ISO Datei entpacken, das ISO File mit unetbootin auf einen USB Stick übertragen (kann natürlich auch auf eine CD oder CDRW gebrannt werden), mit dem USB Stick booten und schon beginnt die Firmware Aktualisierung. Falls man nun die Meldung „no supported drives found in the system“ erhält, sollte man nochmal die zuvor erwähnte BIOS Einstellung überprüfen.

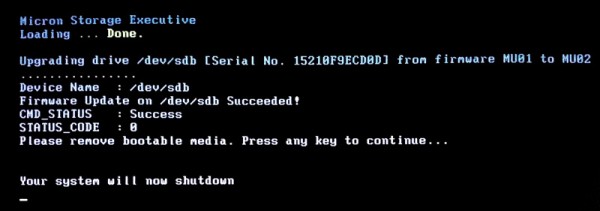

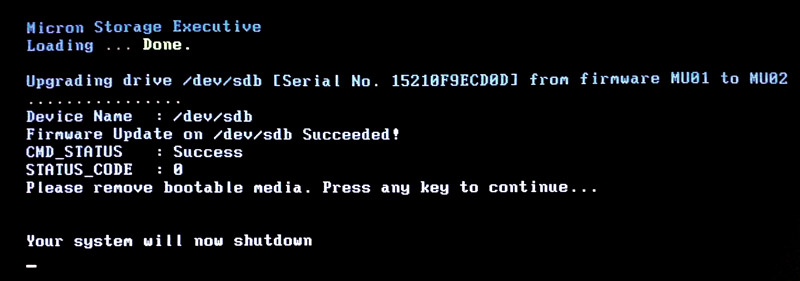

Wenn alles richtig geklappt hat, wurde die MX200 Firmware von MU01 auf MU02 aktualisiert und steht beim nächsten Einschalten zur Verfügung.
Crucial MX200 500GB mSATA SSD Benchmark Werte und Testergebnisse …
