Aufbau, Design und sonstige Features …

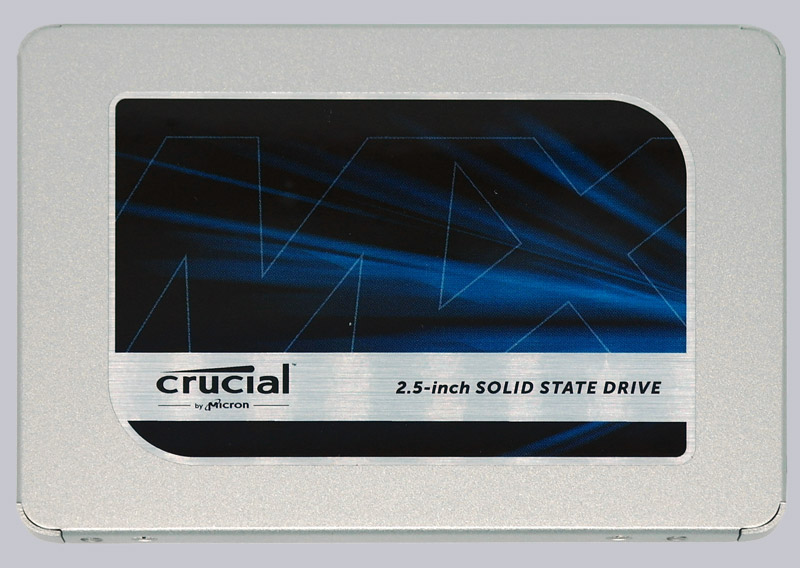

Hier sieht man die Vorderseite der 2,5″ Crucial MX500 1TB SSD, …
… die nahezu identisch zur vorigen Crucial MX300 SSD aussieht.

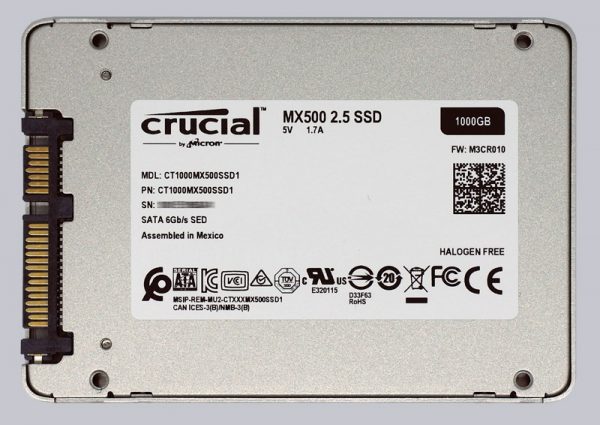

Die Rückseite zeigt die Beschriftung der 2,5″ Crucial MX500 SSD mit ein paar technischen Daten und der Firmware Version M3CR010, die vorinstalliert wurde. Die beiden SATA3 Anschlüsse zur Spannungsversorgung und Datenverbindung sieht man im folgenden Bild auf der linken Seite. Der SATA SSD Anschluss ist identisch mit konventionellen SATA3 Festplattenanschlüssen, wobei eine SATA3 SSD auch mit einer geringeren Geschwindigkeit an einer SATA2 Schnittstelle betrieben werden kann.
Die MX500 SSD wird wie die vorige Crucial MX300, MX200, BX300, BX200, BX100 und MX100 in der flacheren Bauhöhe gefertigt, die im Gegensatz zu den Vorgänger SSDs nur 7mm beträgt und nicht mehr 9,5mm. Bei Bedarf kann man den mitgelieferten 7mm auf 9,5mm Adapterrahmen auflegen oder aufkleben, um mit der Bauhöhe von 9,5mm (beispielsweise in Notebooks) kompatibel zu bleiben.

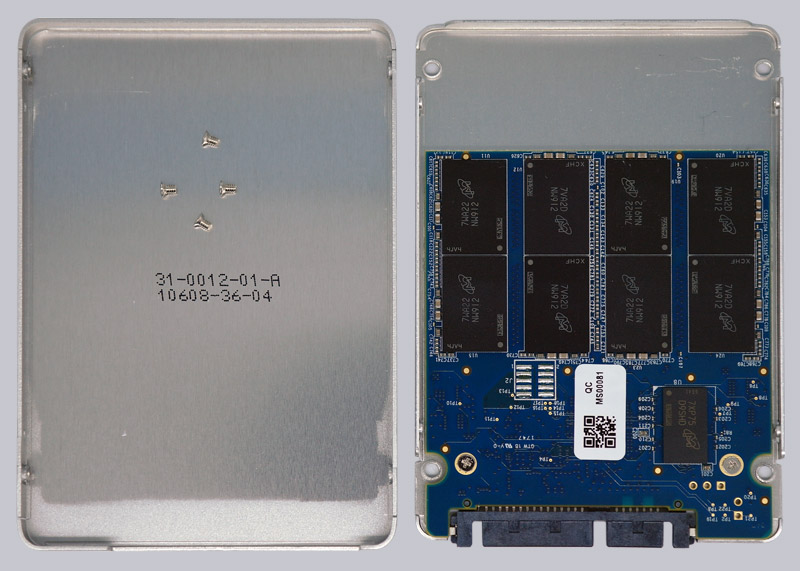

Das Gehäuse der Crucial MX500 SSD wurde wieder mit Schrauben versehen. Hier sieht man die kleine SSD Platine zusammen mit dem SSD Deckel und den vier Schrauben.

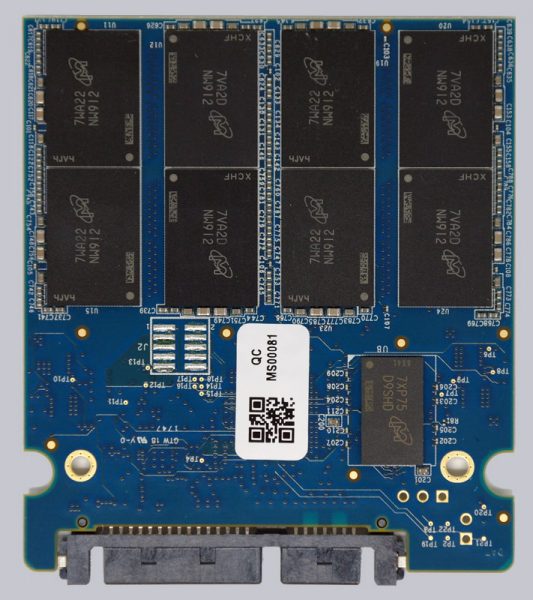

Man erkennt hier sehr schön die acht der insgesamt sechszehn Micron NW912 Micron 64 Layer 3D TLC NAND Bausteine der SSD mit insgesamt 1000GB Kapazität. Die Unterschiede zwischen TLC, SLC und MLC haben wir bereits umfangreich im Windows Praxistest der Crucial BX200 480GB SSD erklärt. Die MX300 war mit dem 3D TLC NAND bestückt und die BX200 war mit einfachem TLC NAND bestückt, der nur über die SLC Cache Größe eine hohe Schreibperformance aufrecht halten konnte. Wie wir gleich bei den Benchmarks sehen werden, konnte Crucial bei der MX500 eine gute Lösung dafür finden.

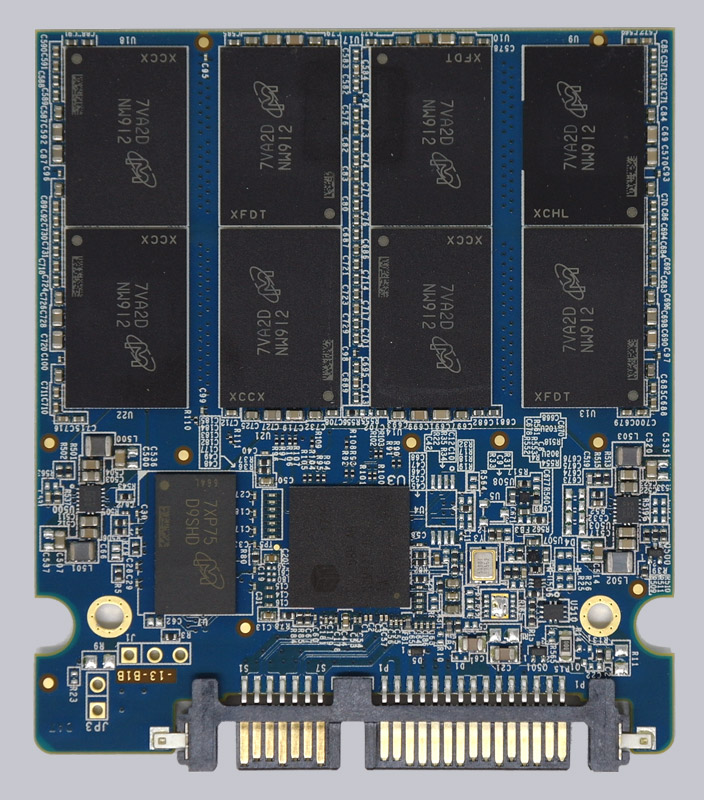

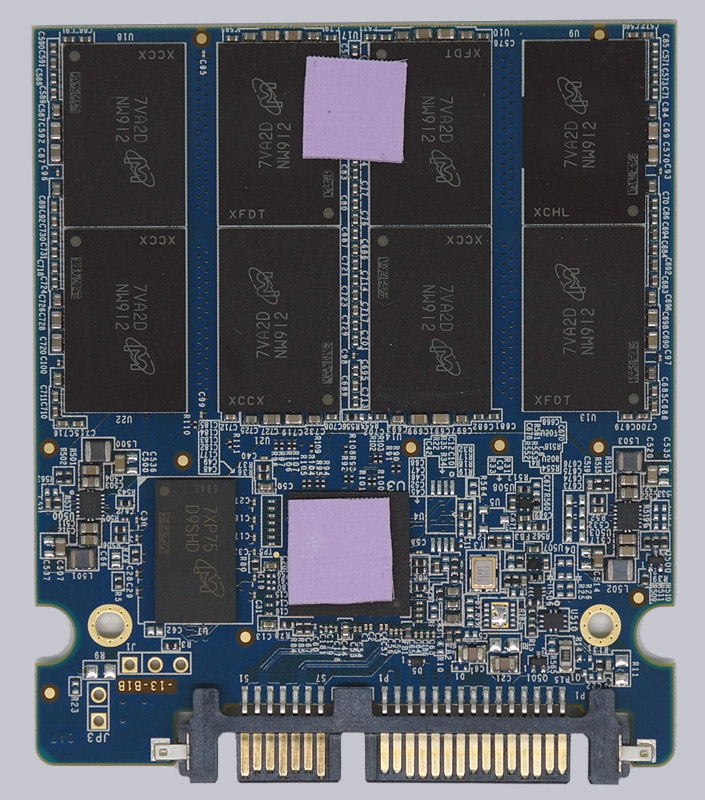

Auf der Rückseite sieht man die restlichen acht Micron NW912 NAND Bausteine der SATA3 SSD mit 480GB Kapazität und …
… wenn man die beiden Wärmeleitpads entfernt, erkennt man den Silicon Motion SMI 2258H Controller IC sowie den zweiten Micron D9SHD Cache Baustein.

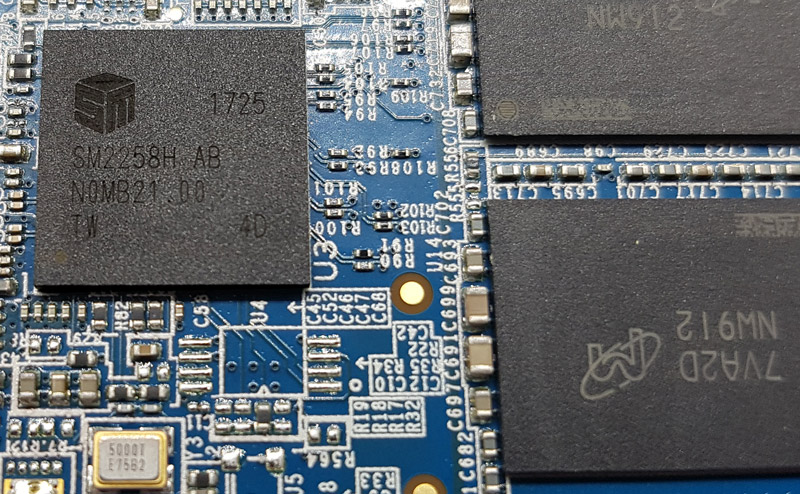

Hier sieht man nochmal den Silicon Motion SMI 2258H Controller IC mit integrierter, hardwarebasierter 256-Bit AES-Verschlüsselung.
Nach dem Aufbau der Crucial MX500 1TB SSD kommen wir nun erstmal zum Firmware Update.
SSD Firmware Update …
Die MX500 SSD wurde mit der M3CR010 Firmware ausgeliefert. Bei Crucial wird diese Firmware Version M3CR010 für die MX500 als aktuellste SSD Firmware zur Verfügung gestellt. Mit dem neuen Crucial Storage Executive Tool kann man die Firmware der SSD relativ einfach aktualisieren, doch man sollte wie immer vor dem Firmware Update wichtige Daten sichern. Man kann üblicherweise aber auch die klassische Methode anwenden: Crucial Firmware runterladen, die enthaltene ISO Datei entpacken, das ISO File mit unetbootin auf einen USB Stick übertragen (alternativ auf eine CD oder CDRW brennen), mit dem USB Stick booten und schon beginnt die Firmware Aktualisierung.

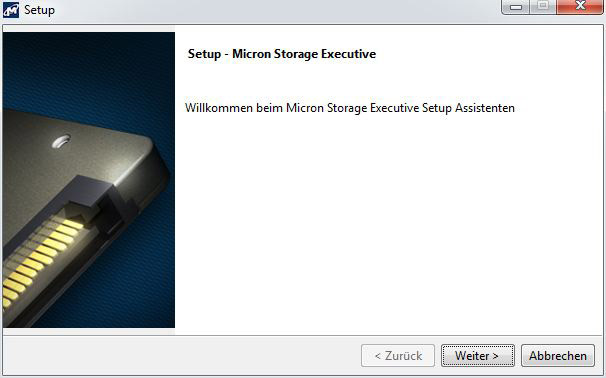

Das Crucial Storage Executive Tool kann von der Crucial Webseite runtergeladen werden und ist schnell installiert.

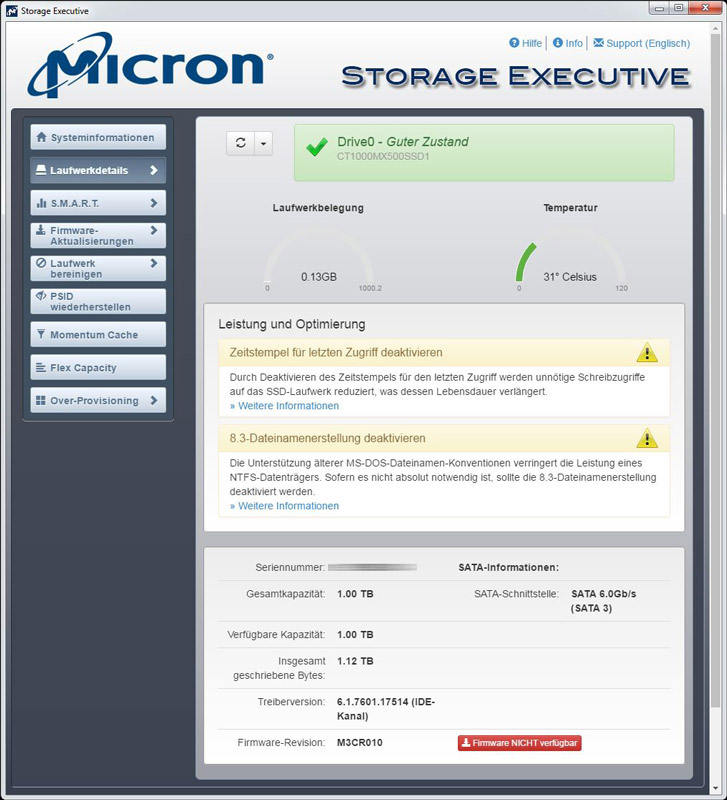

Das Crucial Storage Executive Tool zeigt übersichtlich, welche SSDs und Festplatten installiert sind, wie die SMART Werte aussehen und aktualisiert die Firmware.

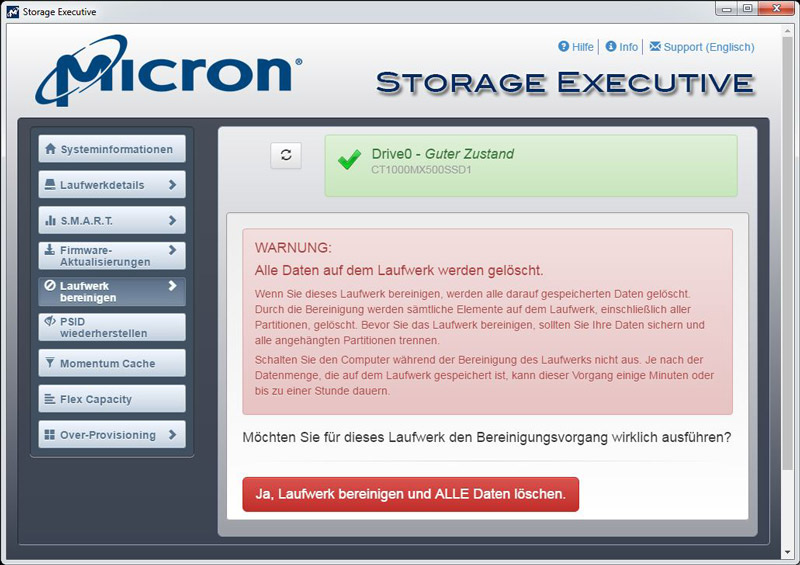

Es erlaubt die Aktivierung der Momentum Cache Funktion, die den Speicher als Puffer nutzt und kann mit Secure Erase die SSD sicher löschen.

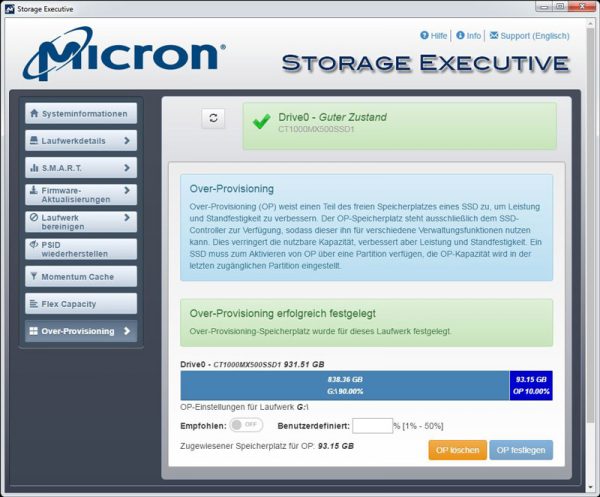

Zudem ermöglicht die Crucial Storage Executive Software die Einstellung des Over Provisioning Bereichs.
SSD Wärmeentwicklung …
Bevor es mit den Benchmark Ergebnissen weiter geht, möchten wir wieder etwas besonderes auf OCinside.de zeigen und das ist die Temperatur mitsamt Wärmeverteilung der externen SSD. Für die Wärmebilder verwenden wir eine Infrarot Wärmebildkamera, die Bildüberlagerung unterstützt und somit eine interessante Mischung aus dem Infrarotbild und dem echten Bild ergibt.

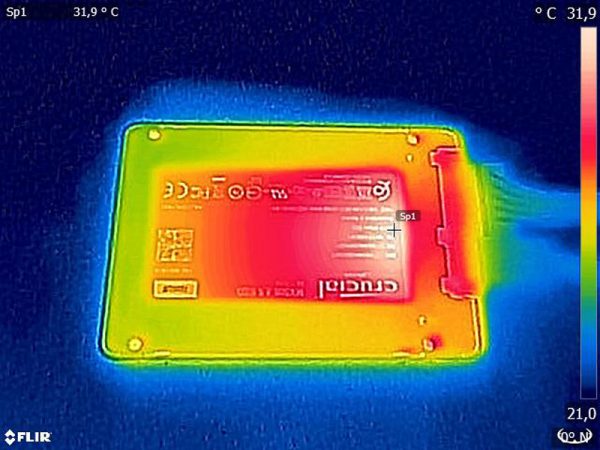

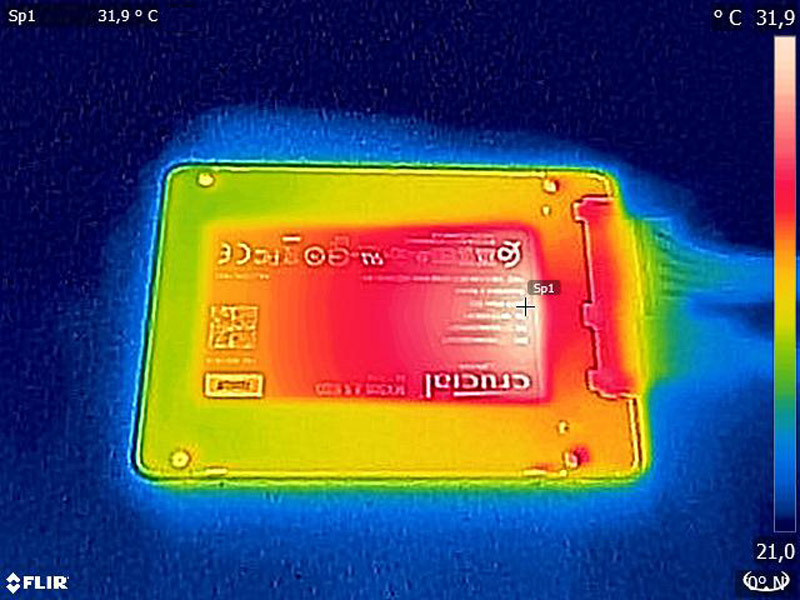

Hier sieht man ein Crucial MX500 Wärmebild, wo man sehr schön erkennen kann, dass die Crucial MX500 1TB selbst nach einigen Benchmarks angenehm kühl bleibt und somit keine thermischen Probleme zu erwarten sind. Die Wärmeentwicklung geht dabei nicht etwa von den NAND Bausteinen aus, sondern nahezu ausschließlich vom Controller IC. Dies erklärt auch, warum nicht auf jedem NAND IC Wärmeleitpads aufgebracht wurden.
Kommen wir nach all den Informationen nun endlich zu den Crucial MX500 1TB Benchmarks.
Crucial MX500 1TB Benchmark Werte und Test Ergebnisse …
