Installation …
Vorbereitung …
Die Installation der Endorfy Navis F360 gestaltet sich unkompliziert und effizient. Dank der breiten Sockel-Kompatibilität ist die AIO-Kühlung nicht nur für den AMD AM5-Sockel geeignet, sondern unterstützt auch ältere AMD-Plattformen wie AM4 sowie Intel-Sockel, darunter LGA 1700, LGA 1200 und LGA 115x. Dies macht die Kühlung vielseitig einsetzbar und für verschiedene Systeme attraktiv. In unserem AM5-Testsystem wurde das NZXT H7 Flow RGB 2024 als Gehäuse sowie das ASRock B650 Steel Legend WiFi als Mainboard verwendet. Diese Kombination bietet ausreichend Platz für die Montage des Radiators und eine gute Luftzirkulation für eine effiziente Kühlung.
Installation AMD …

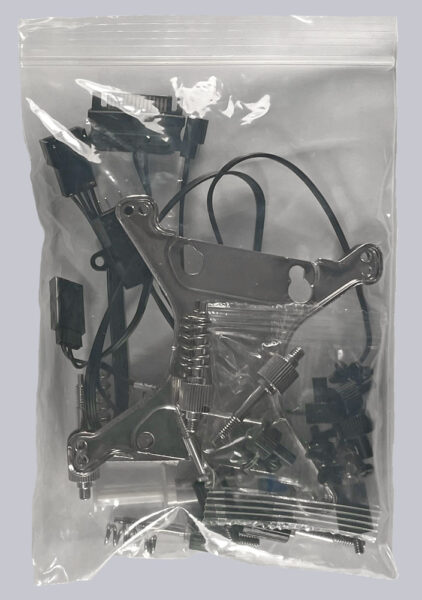

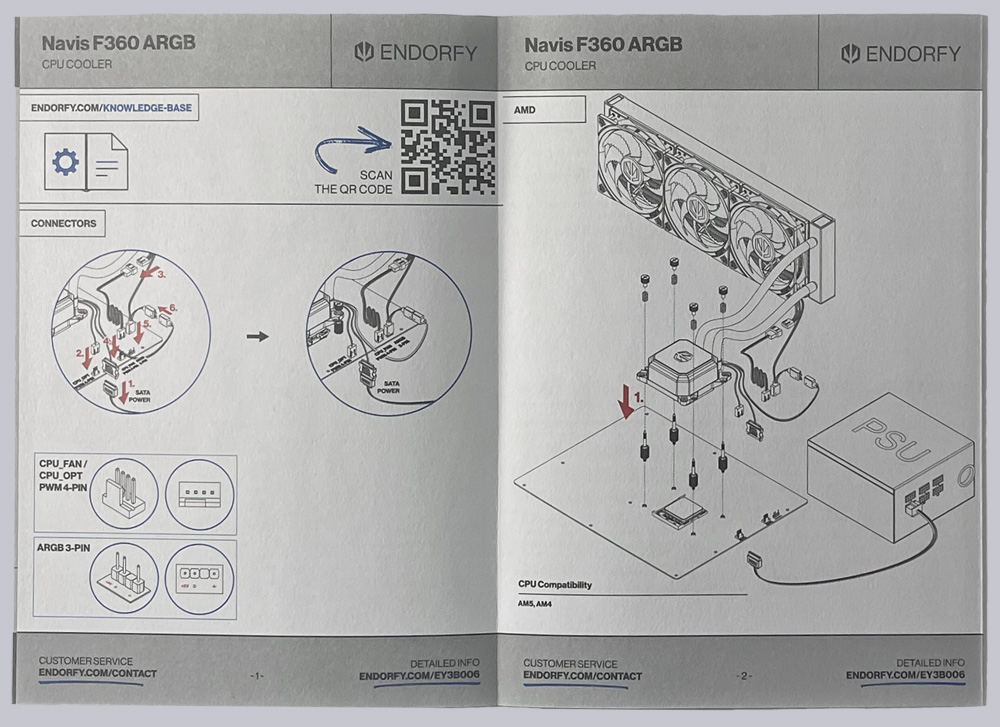

Vor der Installation sollte sichergestellt werden, dass alle benötigten Komponenten bereitliegen. Dazu gehören die passenden Montagehalterungen für den jeweiligen Sockel, Wärmeleitpaste, ein Schraubendreher sowie alle notwendigen Kabel und Anschlüsse. Empfohlen wir die Verwendung der Anleitung zur unkomplizierten Montage.
Montage des CPU-Kühlers …
Die Montage für AM5 gestaltet sich besonders einfach, da die originale Backplate von AMD weiterverwendet wird. Zunächst werden die Abstandshalter in die vorhandene Backplate eingeschraubt.

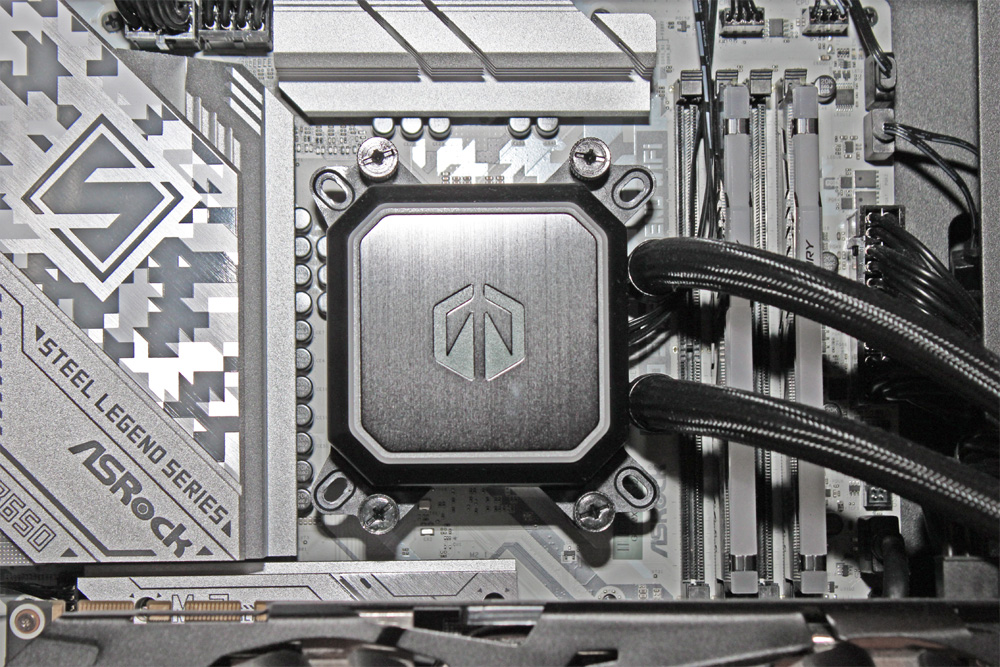

Nachdem eine dünne, gleichmäßige Schicht Wärmeleitpaste auf die CPU aufgetragen wurde, kann der Kühlerblock darauf positioniert werden. Die endgültige Befestigung erfolgt durch vier Schrauben und den passenden Federn, die für einen gleichmäßigen Anpressdruck sorgen, ohne dabei zu hohen Druck auf die CPU auszuüben.

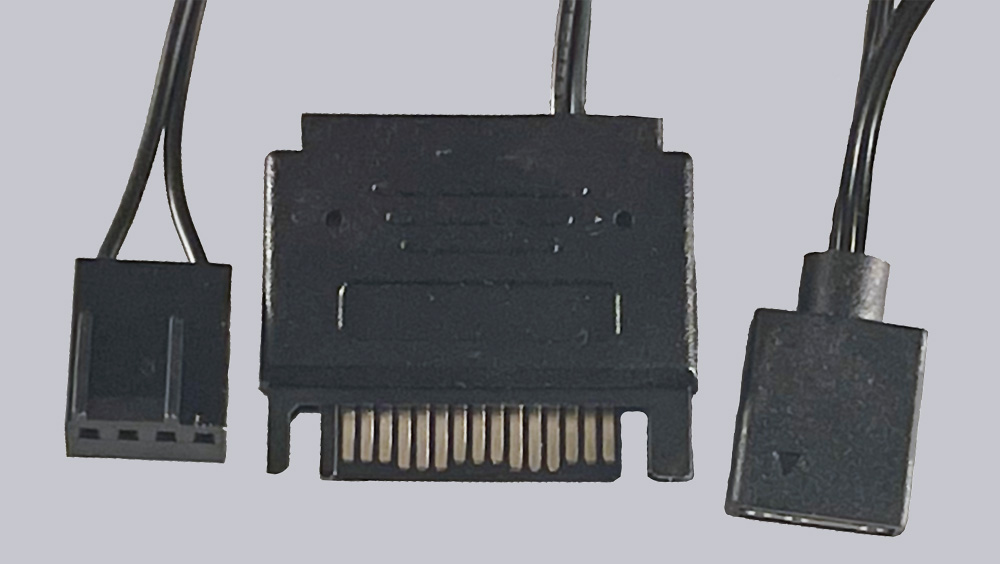

Der CPU-Block mit integrierter Pumpe wird über einen SATA-Stromanschluss mit Energie versorgt. Für die Drehzahlregelung wird er an einen freien 4-Pin-Lüfteranschluss des Mainboards angeschlossen. Nutzer, die eine farblich anpassbare Beleuchtung wünschen, können zusätzlich den 3-Pin-ARGB-Anschluss mit dem Mainboard oder einer RGB-Steuerung verbinden.
Installation des Radiators und der Lüfter …
Der Radiator kann flexibel entweder an der Ober- oder Vorderseite des NZXT H7 Flow RGB montiert werden. In unserem Test wurde er an der Oberseite installiert, um einen optimalen Luftstrom zu ermöglichen. Die drei vormontierten 120-mm-Lüfter sind bereits am Radiator befestigt und so ausgerichtet, dass die warme Luft effizient aus dem Gehäuse abgeführt wird.
Dank der Daisy-Chain-Funktion lassen sich alle Lüfter und die RGB-Beleuchtung mit minimalem Verkabelungsaufwand an das Mainboard oder eine Lüftersteuerung anschließen. Sollte die Kabellänge der Lüfter nicht ausreichen, liegt dem Lieferumfang eine 4-Pin-PWM-Verlängerung bei, um eine flexible Installation zu gewährleisten.
