Aufbau, Design und sonstige Features innen …
Auch in diesem Abschnitt wollen wir mit den Unterschieden zum Define S beginnen. Dabei handelt es sich im Wesentlichen um die variabel montierbaren Laufwerkskäfige.

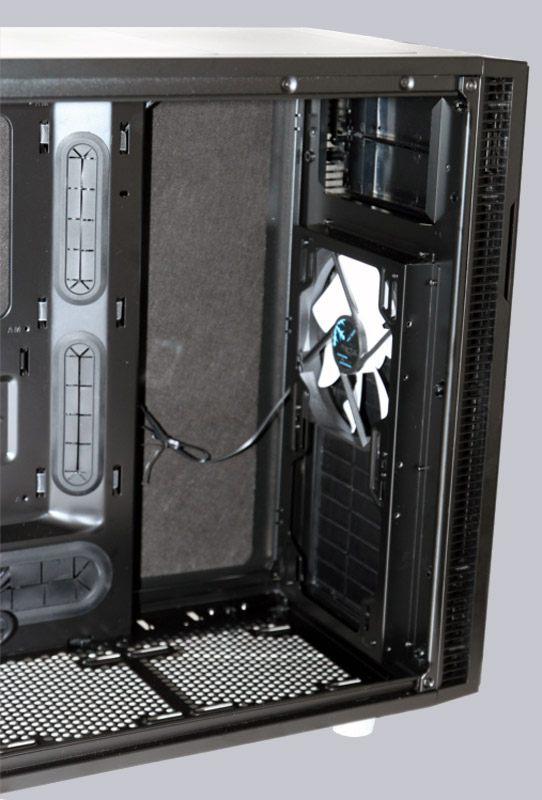

Sind alle Käfige entfernt, erkennt man nur noch durch das nicht ganz nach vorne durchgehende Mainboard-Tray einen Unterschied zum Define S Gehäuse.

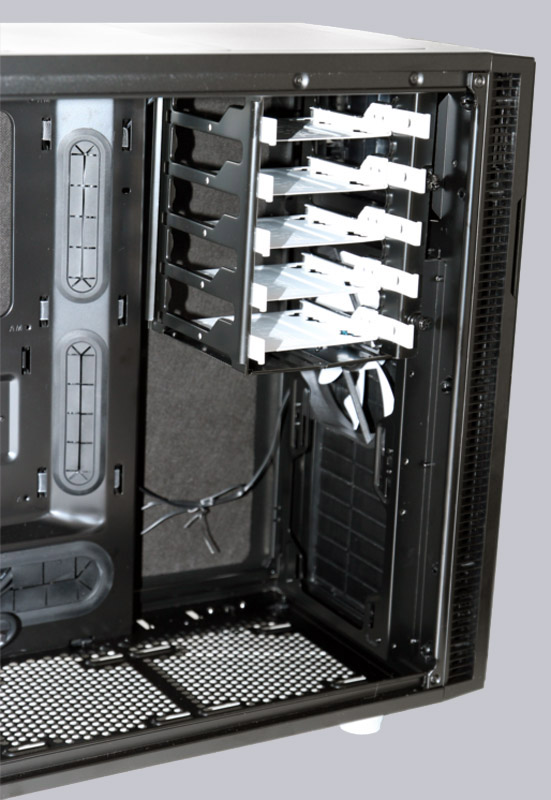

Wenn man auf optische Laufwerke verzichten möchte, kann man zum Beispiel den größeren Laufwerkskäfig im vorderen Bereich an der Oberseite montieren.

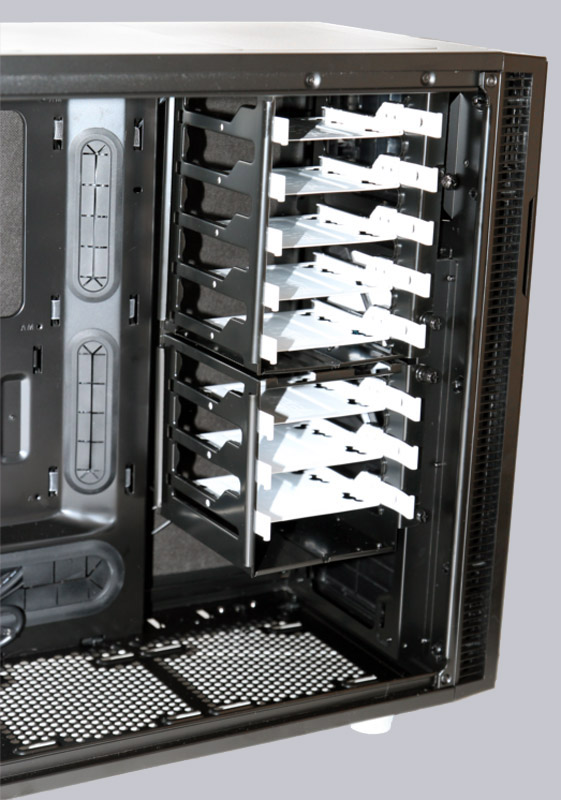

Für noch mehr 3,5″ Laufwerke kann der kleinere Käfig darunter montiert werden.

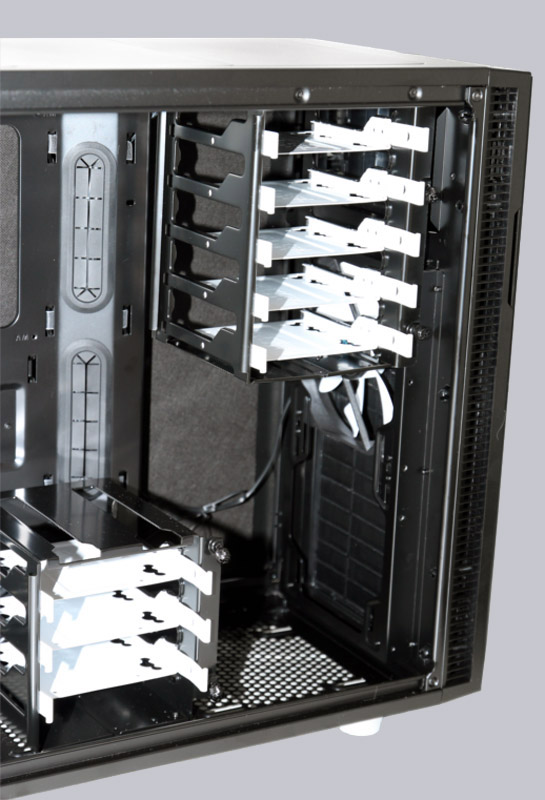

Alternativ gibt es die Möglichkeit der Montage vor dem Netzteil, falls in der Front ein Radiator oder Ausgleichsbehälter unterkommen soll.

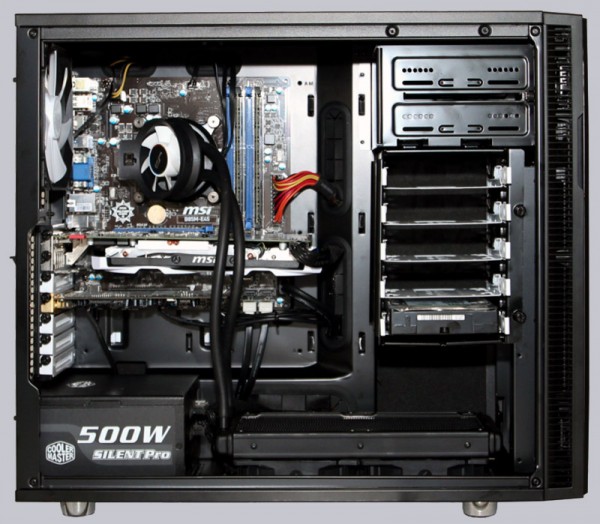

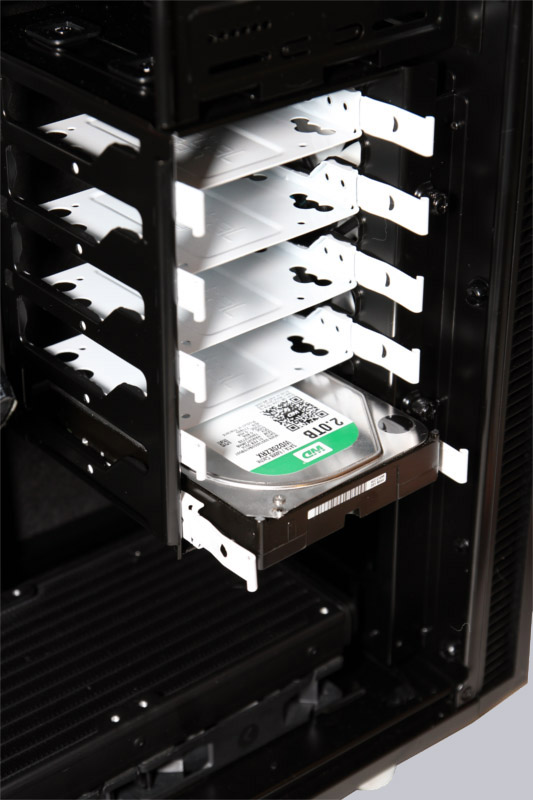

Für unseren fertigen Aufbau haben wir uns jedoch dafür entschlossen, uns die Option für optische Laufwerke offen zu halten sowie Platz am Boden für einen Radiator zu schaffen. Der kleinere, untere Festplattenkäfig fand somit keinen Platz mehr.

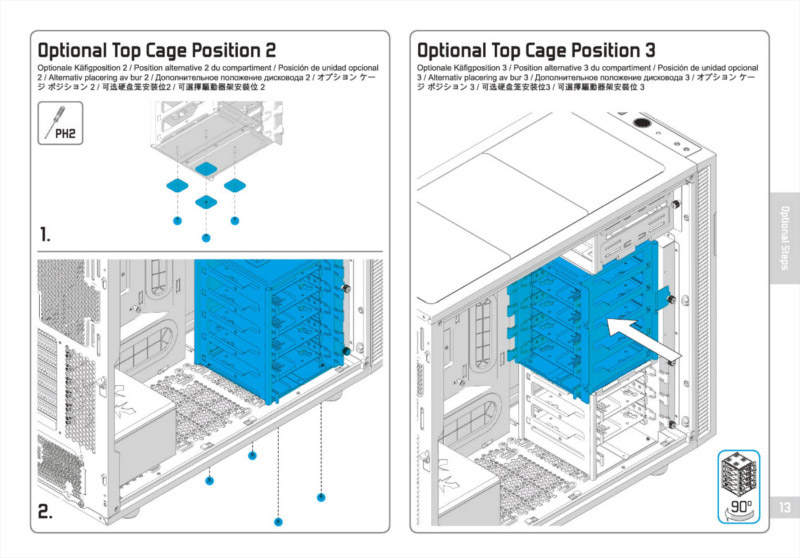

Es sind aber weitere Positionen möglich, die im Handbuch erläutert werden.

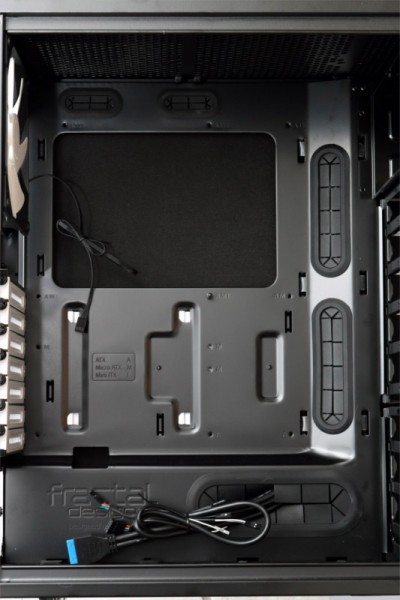

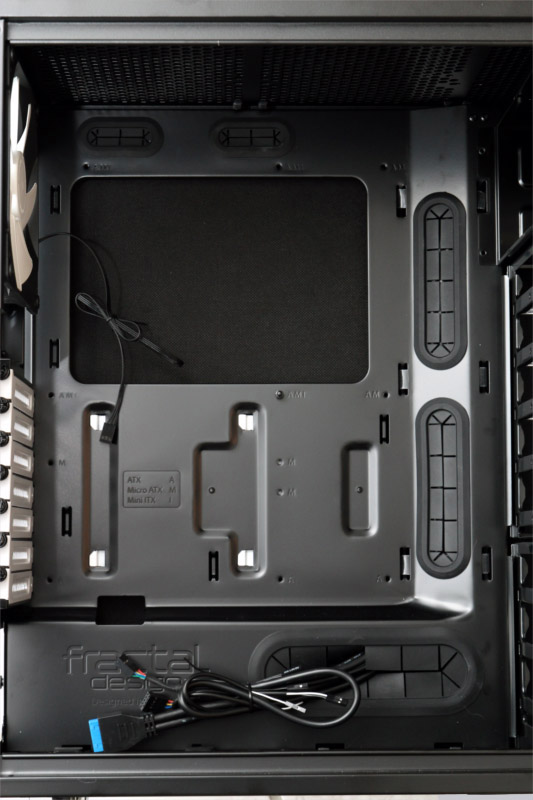

Das Mainboard sitzt dabei auf einem Tray das sowohl eine große Aussparung hinter der CPU besitzt, als auch verdeckte Durchlässe für Kabel neben und unter dem Mainboard hat.

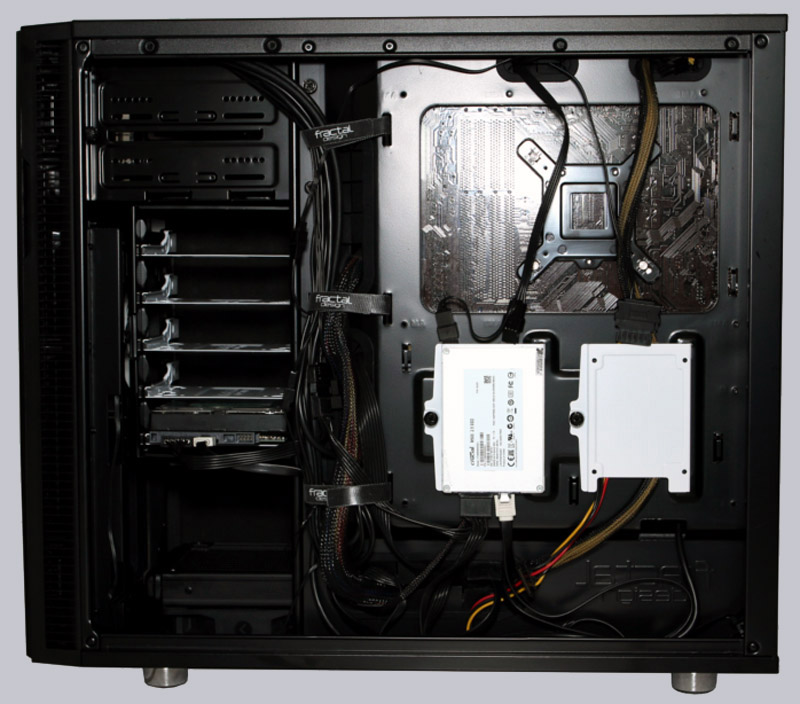

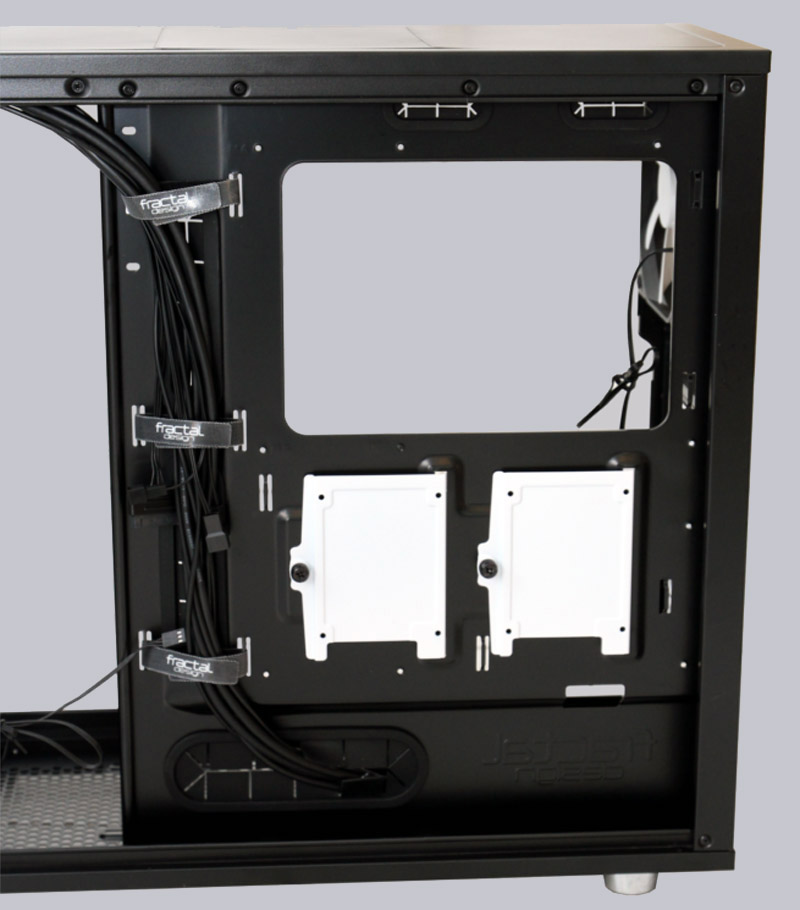

Nach dem Entfernen des rechten Seitenteils sieht man den mittels Klett-Streifen fixierten Kabelbaum sowie zwei weiß lackierte Bleche.
Dabei handelt es sich um Träger für SSDs, die so komplett hinter dem Mainboard verschwinden. Mit 35mm ist hier genügend Platz für jede Menge weitere Kabel, die an diversen Stellen mit Kabelbindern fixiert werden können.
