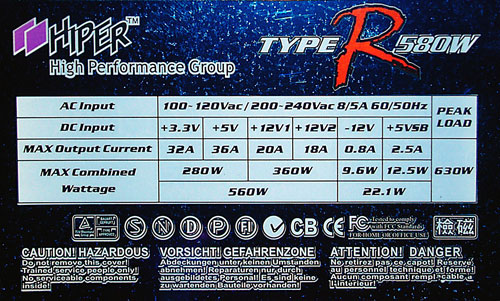

Die technischen Daten des 580 Watt Netzteils kann man selbstverständlich auch jederzeit auf dem angebrachten Typenschild Aufkleber erkennen, wobei wir folgende Spannungs-, Stromstärken- und Regulierungswerte haben, die natürlich etwas geringer sind, als die auf dem Aufkleber dargestellten Maximalwerte: +3.3V 30A +5% ~ -5% ; +5V 36A +5% ~ -5% ; +12V1 20A +5% ~ -5% ; +12V2 18A +5% ~ -5% -12V1 0.80A +10% ~ -10% ; +5VSB 2.50A +5% ~ -5%
Sämtliche Spannungen konnten im Testbetrieb mit unterschiedlichen Lasten auch bei externen Messungen sehr gut nachgeprüft werden und deuten auf eine saubere technische Umsetzung des Schaltnetzteils. Die kombinierten Gesamtleistungsdaten sollten folgende Leistungen nicht überschreiten: an +3.3V und +5.0V bis zu 240 Watt, an +12V1 und +12V bis zu 360 Watt, an +5V und +12V und +3.3V bis zu 560 Watt und die gesamt Leistung aller Abnehmer sollte unter 630 Watt liegen. Dies sind vom Hersteller vorgeschriebene Werte, die man nicht überschreiten sollte, um trotz mehrfacher Absicherungen eine Überlastung und eine zu hohe Wärmeentwicklung zu vermeiden. Apropos Überlastung – natürlich bietet das Netzteil jegliche Arten von Kurzschluß-, Überstrom-, Ausgangs und Eingangs-Schutz, was auch im Testversuch erfolgreich funktioniert hat. Dennoch sollte man bei so hohen Leistungen jegliche Fehler vermeiden, da dies unter gewissen Voraussetzungen dennoch zur Zerstörung oder sogar zum Kabelbrand, oä. führen könnte.
Rein rechnerisch kommt man bei 230 Volt übrigens auf eine maximal mögliche Leistungsaufnahme des Netzteils von ca. 1800 Watt, was sicherlich kein „Pappenstil“ ist, aber auch bei weitem nicht zur täglichen Leistungsaufnahme des PCs gehören wird – also kein Grund zur Sorge vor zu hohen Stromrechnungen 🙂
Denn unter anderem verfügt das Netzteil nahezu selbstverständlich über eine aktive PFC (Power Factor Correction) zur Reduzierung der Blindleistung, Reduzierung der EMV-Störungen und Verbesserung des Wirkungsgrades. Mittlerweile ist zumindest die deutlich preiswertere aber auch nicht allzu effiziente und recht sperrige passive PFC gesetzlich vorgeschrieben, aber auch an dieser Stelle hat die Firma Hiper also keineswegs gespart.
Aufbau, Design und Features vom Hiper HPU-4B580-MU Netzteil …
!
