Um mehrere PCIe SSDs über einen einzigen PCIe Slot betreiben zu können, wird zumindest für den gleichzeitigen Betrieb aller SSDs zwingend der sogenannten PCIe Bifurcation Mode benötigt. Der PCIe x16 Slot muss für die MB204MP-B PCIe Karte auf x4x4x4x4 eingestellt werden. Wie dieser im BIOS bzw. UEFI aktiviert wird, zeigen wir gleich auf der folgenden Seite im Praxistest.

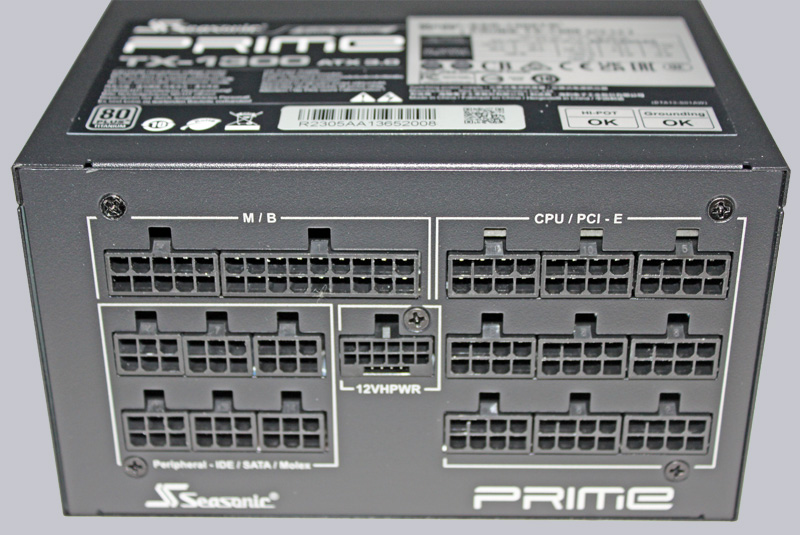

Die Karte kann wie gehabt in einen freien PCIe 5.0/4.0 x16 Slot gesteckt werden und wird mittels PCIe 6-Pin Stromanschluss an das Netzteil angeschlossen. In unserem Fall kommt ein aktuelles Seasonic Prime TX-1300 ATX 3.0 PCI 5.0 Netzteil mit genügend Leistungsreserven zum Einsatz.
Nun werden die NVMe SSDs jeweils in einem Tray untergebracht, indem man die M.2 SSD mit einem der beiliegenden Kunststoff Montageclips in den Tray eingelegt.

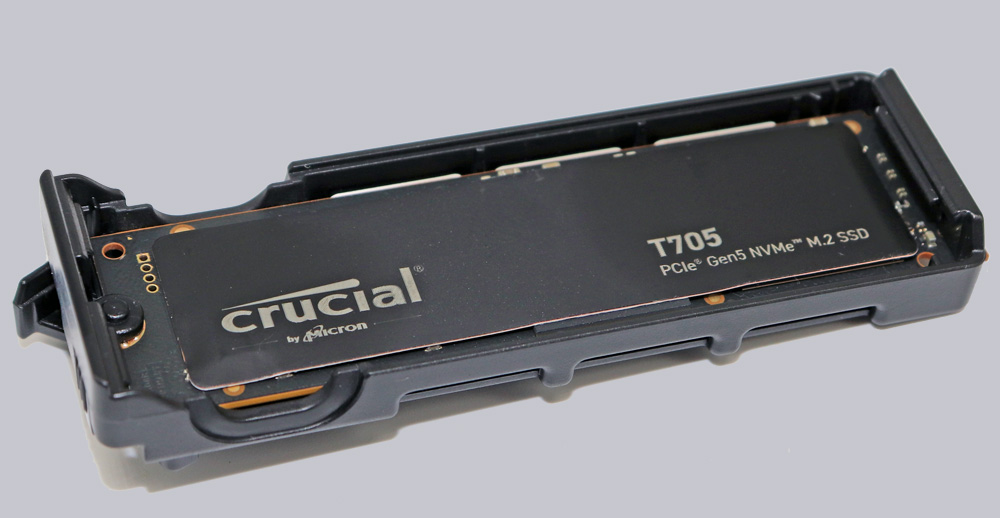

Unterstützt werden sowohl M.2 SSDs im 2280 Format wie diese Crucial T705 2TB M.2 PCIe 5.0 NVMe 2280 SSD, aber auch 2260, 2242 …

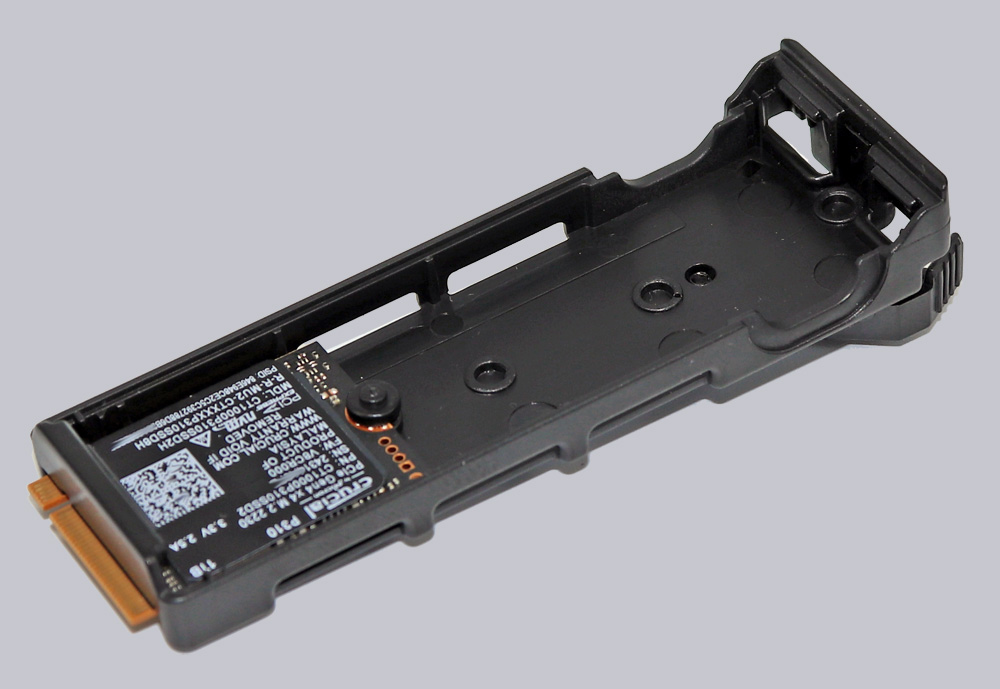

… und die ganz kurzen 2230 M.2 SSD Längen, wie man hier sehr schön an der Crucial P310 1TB M.2 PCIe 4.0 NVMe 2230 SSD erkennen kann.

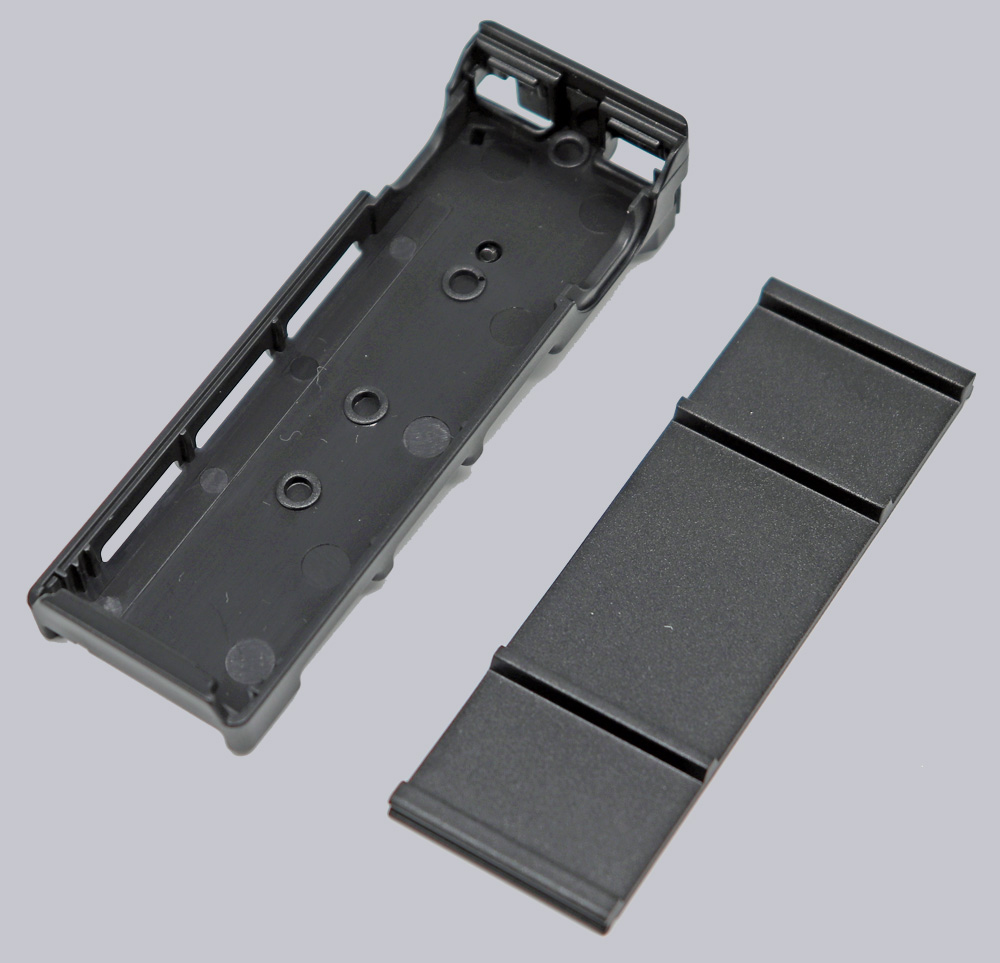

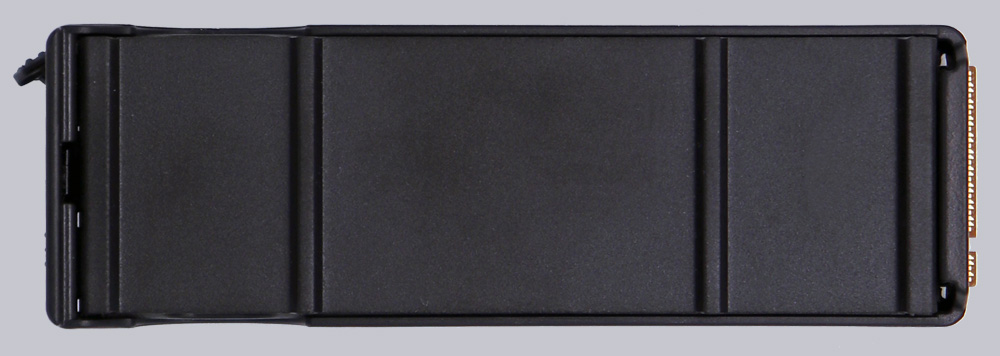

Nun wird eine Schutzfolie der beiliegenden Wärmeleitpads abgezogen, auf die M.2 aufgelegt, dann die Schutzfolie der anderen Seite abgezogen und der Deckel aufgesteckt. Der Deckel sollte dabei einrasten und nicht abstehen. Falls er doch abstehen sollte, wurde die SSD vermutlich nicht vollständig oder falsch herum eingelegt oder entspricht nicht der Standarddicke von 3,8mm Gesamthöhe.
Jetzt werden die Trays mit den M.2 SSDs wieder in die MB204MP-B PCIe Steckkarte eingeschoben und mit einem leichten Druck fixiert, bis die kleinen Hebel in dem jeweiligen Einschub der Karte einrasten.

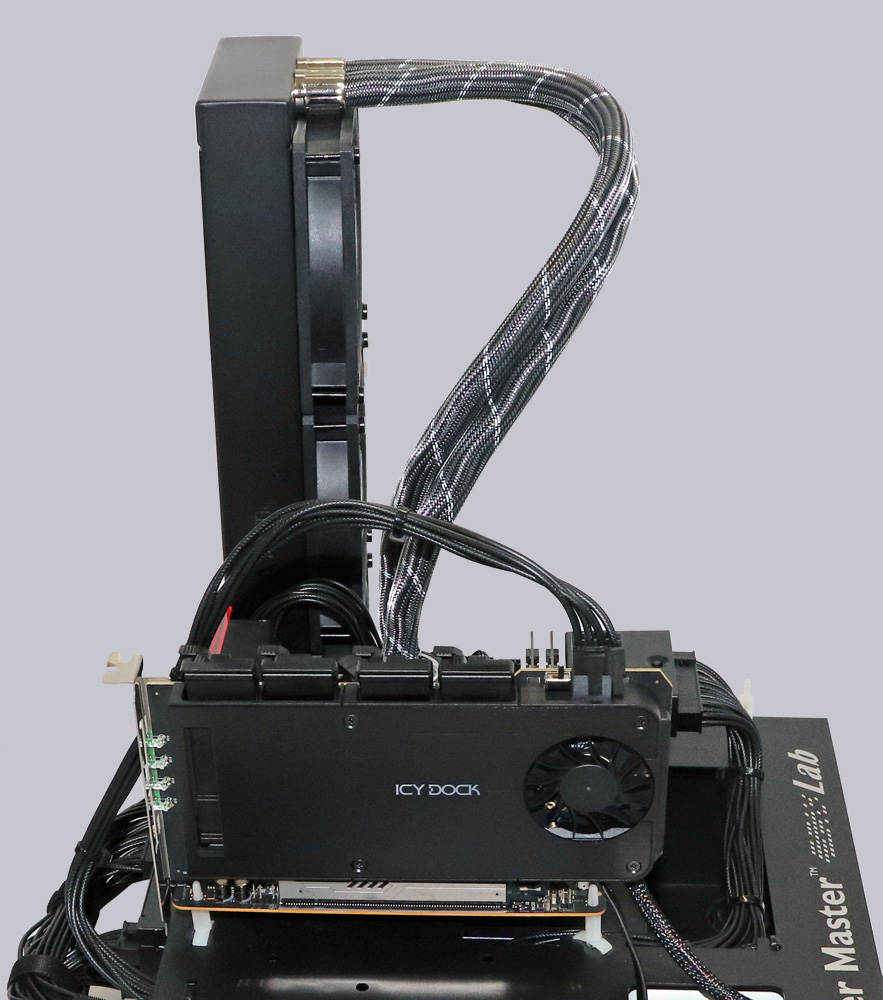

Das war es auch schon, so sieht die Icy Dock MB204MP-B PCIe Steckkarte fertig montiert in einem PCIe 5.0 x16 Slot aus. Ja, sie ist sogar auf einem ITX Mainboard einsetzbar.
