Die technischen Daten …
| Hersteller | ASRock |
| Bezeichnung | B650 Steel Legend WiFi |
| Typ / Chipsatz | AMD AM5 / AMD B650 |
| Maße | ++++ 20 mm (46 mm Radius) vom Sockel bis zum nächsten Elko bzw. Bauteil – siehe Fit for Fan. Bis zum nächsten größeren Kühler beträgt der Abstand ca. 41 mm (66 mm Radius). Die Gesamtgröße des ATX Mainboards beträgt 305 x 24,4 mm. |
| Slots | ++++ 1x PCIe 5.0 x16, 1x PCIe 3.0 x16, 1x PCIe 4.0 x1, 4x DDR5 bis 7200MT/s mit XMP/EXPO Support, max. 128GB RAM insgesamt. |
| Anschlüsse I/O Panel | +++++ 1x RJ45 LAN 10/100/1000/2500 Mbps base-T Ethernet (Dragon RTL8125BG), 1x USB 4 Typ-C (20Gb/s, 1x USB 3.2 Gen2 Typ-A (10Gb/s), 2x USB 3.2 Gen1 Typ-A (5Gb/s), 1x USB 3.2 Gen1 Typ-C intern, 6x USB 3.2 Gen1 Typ-A (2x extern, 4x intern), 8x USB 2.0 (4x intern, 4x extern), 1x optischer S/PDIF out (5.1 HD-Audio Realtek ALC4082 mit ESS SABRE9218 DAC), 2x 3.5 mm Klinkenbuchsen vergoldet (1x Mic., 1x Headset bis 600 Ohm), 1x HDMI 2.1 (bis 4K 120Hz HDR mit HDCP 2.3), 2x Antenne für WiFi-6E 802.11ax und Bluetooth (Antennen im Lieferumfang enthalten). |
| Anschlüsse intern | +++++ 4x SATA3, 1x Blazing M2. Gen5 x4 128Gb/s (Key M, 2230-22110), 2x Hyper M.2 Gen4 x4 64 Gb/s PCIe (Key M, 2280), 1x USB 3.2 Gen2x2 (20Gb/s) Header optional, 1x USB 3.2 Gen1 (2 Ports, 5Gb/s) Header optional, 2x USB 2.0 Header (4 Ports) optional, 1x 12V/3A RGB Header, 3x 5V/3A ARGB Header und 8x 4-Pin PWM-Anschluss für Lüfter und Wasserpumpen (1x 3A, 6x 2A, 1x 1A) |
| Lieferumfang | ++++ Mainboard, Installationsanleitung, 2x SATA Kabel, 2x WiFi Antenne, 1x Abstandshalter für M.2, 3x M.2 Schrauben. |
| Sonstiges | Bei Verwendung der SATA3_0- oder SATA3_1 Steckplätze wird der PCIe2 Steckplatz auf den x2 Modus herabgesetzt. 802.11ax-WLAN-6E-Modul unterstützt IEEE 802.11a/b/g/n/ac/ax 160MHz 2×2 sowie 2,4GHz, 5Ghz und 6GHz. Treiber für Windows 10 + 11 sind verfügbar. Power- und Reset-Taster auf dem Mainboard, zudem gibt es 1x CMOS Clear (BIOS Reset) und 1x BIOS Flashback (BIOS Update ohne CPU) Taster am Rear I/O Panel. |

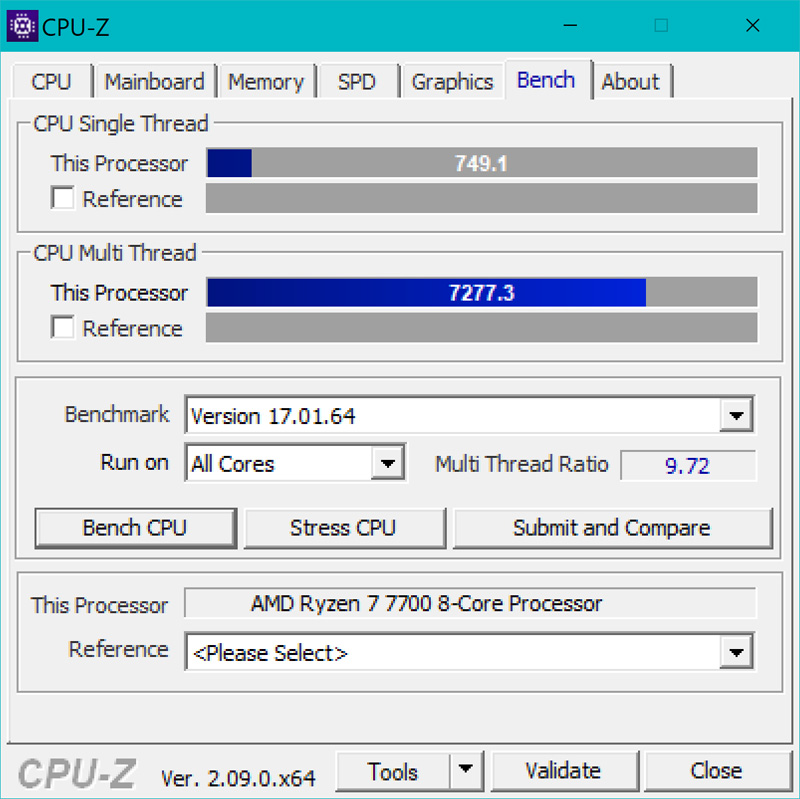

| Performance* | ++++ Benchmark Werte mit AMD Ryzen 5 7700 Prozessor. AMD Ryzen 7 7700 mit integrierter Grafiklösung Der Benchmark mit CPU-Z zeigt normale Werte für die CPU sowohl im Single Core als auch im MultiCore Mode.

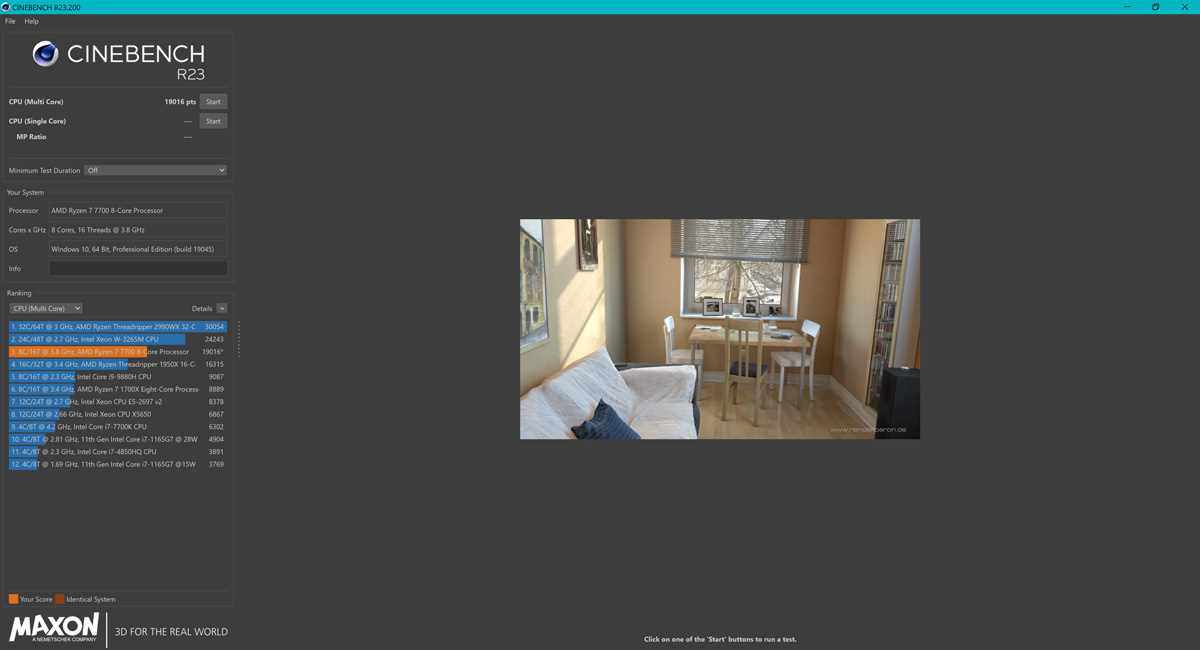

Auch der Cinebench bestätigt das Ergebnis. Wir sehen hier bereits mit den Standardeinstellungen einen sehr guten Wert von 19016 Punkten. |
| Handbuch und Beschriftung | ++++ Gut platzierte, vollständige Mainboard Beschriftung. Ein detailliertes Handbuch mit vielen Hilfen zu Themen beispielsweise zur richtigen CPU Montage, Speichermontage, M.2 Installation, etc. ist enthalten. Zusätzlich dazu stehen im Downloadbereich von ASRock zahlreiche weitere Dokumente zur Verfügung. |
