Die technischen Daten …
| Hersteller | ASRock |
| Bezeichnung | B650E Taichi |
| Typ / Chipsatz | AMD AM5 / AMD B650 Extreme |
| Maße | ++++ 20 mm (46 mm Radius) vom Sockel bis zum nächsten Elko bzw. Bauteil – siehe Fit for Fan. Bis zum nächsten größeren Kühler beträgt der Abstand ca. 41 mm (66 mm Radius). Die Gesamtgröße des E-ATX Boards beträgt 305 x 267 mm. |
| Slots | +++++ 1x PCIe 5.0 x16, 1x PCIe 4.0 x16, bei Verwendung des 3. M.2 Slots wird der PCI4 4.0 x16 Slot deaktiviert, 4x DDR5 bis 6600MT/s mit XMP/EXPO Support, max. 128GB RAM insgesamt. |
| Anschlüsse I/O Panel | +++++ 1x RJ45 LAN 10/100/1000/2500 Mbps base-T Ethernet (Killer E3100G), 1x USB 4 Typ-C (40Gb/s, 27W, 9V, 3A, PD3.0), 3x USB 3.2 Gen2 Typ-A (10Gb/s), 8x USB 3.2 Gen1 Typ-A (5Gb/s), 1x optischer S/PDIF out (5.1 HD-Audio Realtek ALC4082 mit ESS SABRE9218 DAC), 2x 3.5 mm Klinkenbuchsen vergoldet (1x Mic., 1x Headset bis 600 Ohm), 1x HDMI 2.1 (bis 4K 120Hz HDR mit HDCP 2.3), 2x Antenne für WiFi-6E 802.11ax und Bluetooth (Antennen im Lieferumfang enthalten). |
| Anschlüsse intern | +++++ 1x PCIe Gen 5 x16 , 1x PCIe Gen 4 x16, 4x SATA3, 1x Blazing M2. Gen5 x4 128Gb/s (Key M, 2230-22110), 2x Hyper M.2 Gen4 x4 64 Gb/s PCIe (Key M, 2280), 1x USB 3.2 Gen2x2 (20Gb/s) Header optional, 1x USB 3.2 Gen1 (2 Ports, 5Gb/s) Header optional, 2x USB 2.0 Header (4 Ports) optional, 1x 12V/3A RGB Header, 3x 5V/3A ARGB Header und 8x 4-Pin PWM-Anschluss für Lüfter und Wasserpumpen (1x 3A, 6x 2A, 1x 1A) |
| Lieferumfang | ++++ Mainboard, Installationsanleitung, 4x SATA Kabel, 1x USB-Slotblende (2x USB-A), 1x WiFi Antenne, 1x Abstandshalter für M.2, 3x M.2 Schrauben. |
| Sonstiges | Bei Verwendung der integrierten Grafikeinheit der CPU kann der USB-C Gen4 Port zur Videoausgabe verwendet werden. 802.11ax-WLAN-6E-Modul unterstützt IEEE 802.11a/b/g/n/ac/ax 160MHz 2×2 sowie 2,4GHz, 5Ghz und 6GHz. Treiber für Windows 10 + 11 sind verfügbar. Power- und Reset-Taster auf dem Mainboard, zudem gibt es 1x CMOS Clear (BIOS Reset) und 1x BIOS Flashback (BIOS Update ohne CPU) Taster am Rear I/O Panel. |
| Performance* | ++++ Benchmark Werte Vergleich mit unterschiedlichen Grafikkarten und Benchmark Tools.
Benchmark Werte mit AMD Ryzen 5 7600X Prozessor. AMD Radeon RX6800XT Grafikkarte und SATA SSD. |
| Handbuch und Beschriftung | ++++ Gut platzierte, vollständige Mainboard Beschriftung. Ein detailliertes Handbuch mit vielen Hilfen zu Themen beispielsweise zur richtigen CPU Montage, Speichermontage, M.2 Installation, etc. ist enthalten. Zusätzlich stehen Online Anleitungen zur Installation eines RAID Verbunds, zum Overclocking und mit BIOS Begriffserklärungen zum Download bereit. |
Das sind die PCMark 10 Ergebnisse im Detail …

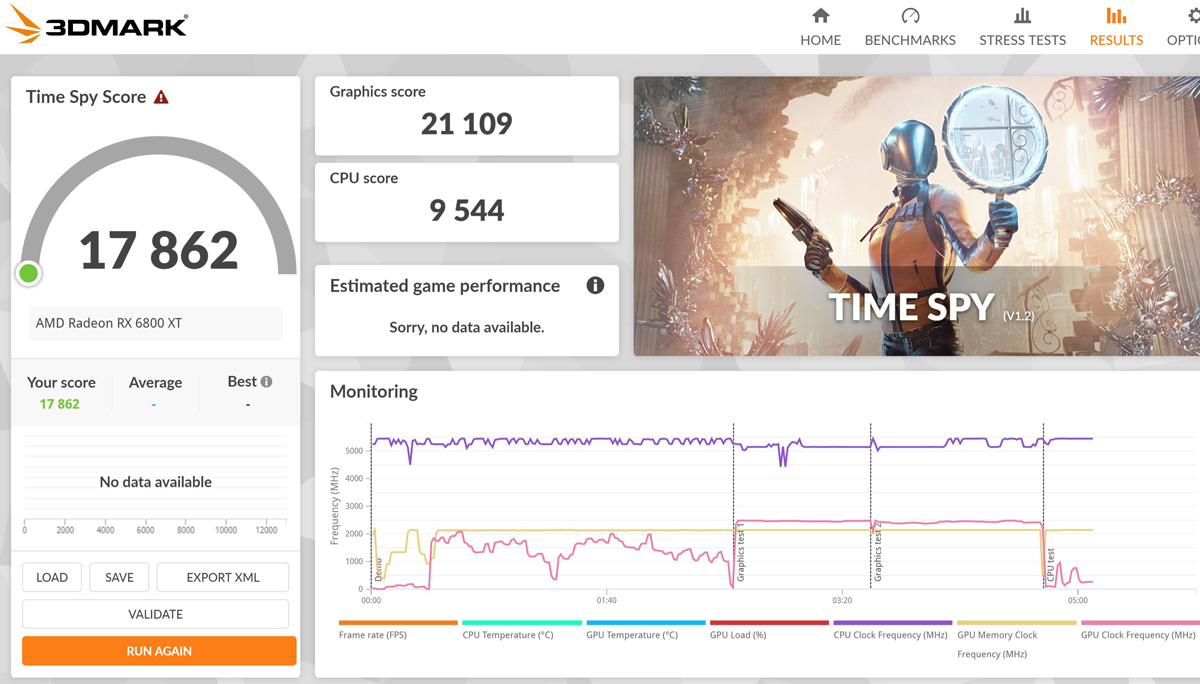

Und hier ist das 3D Mark Timespy Ergebnis …
ASRock B650E Taichi Aufbau, Design und Features …
