Aufbau, Design und sonstige Features …

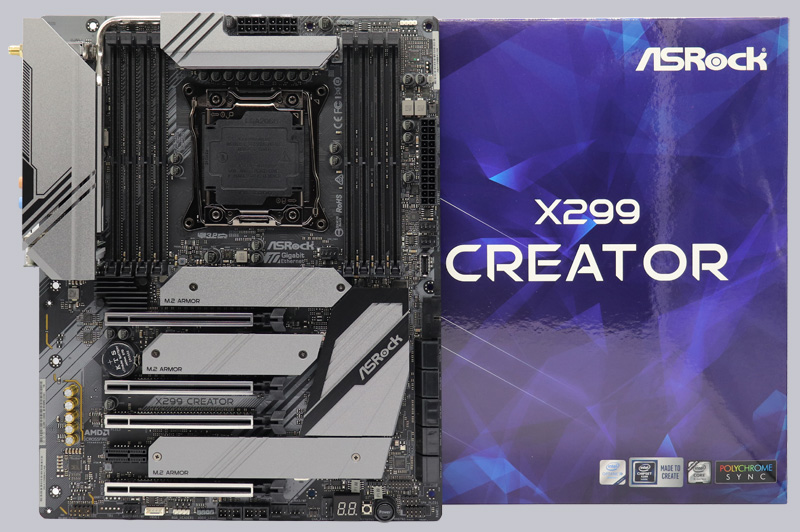

Die schwarz/hellgrau gehaltene ASRock X299 Creator High Density Glasfaser Sapphire Black PCB Platine macht einen einwandfrei verarbeiteten Eindruck und dominiert im unteren Bereich mit drei Kühlkörpern über den M.2 Slots und einem Kühlkörper über dem Chipsatz. Das Mainboard verfügt über Premium 60A Power Chokes, Nichicon 12K Black Caps Kondensatoren, 13 Power Phase Design und 7.1 HD Audio über den ALC1220.

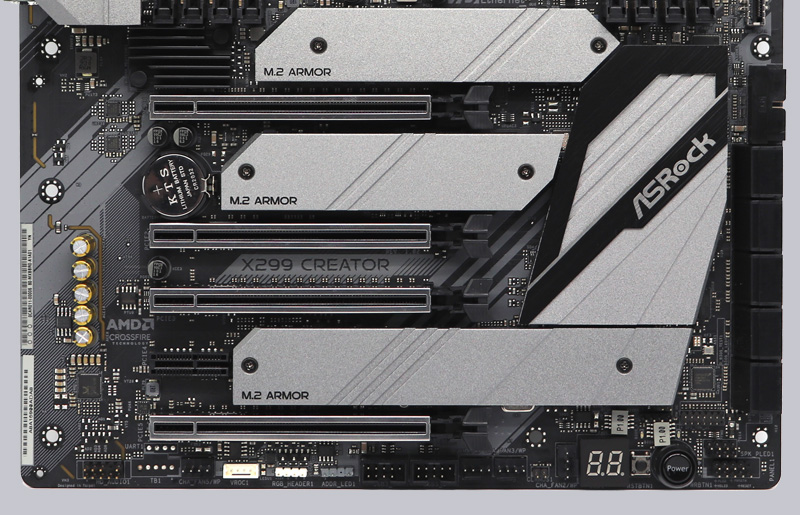

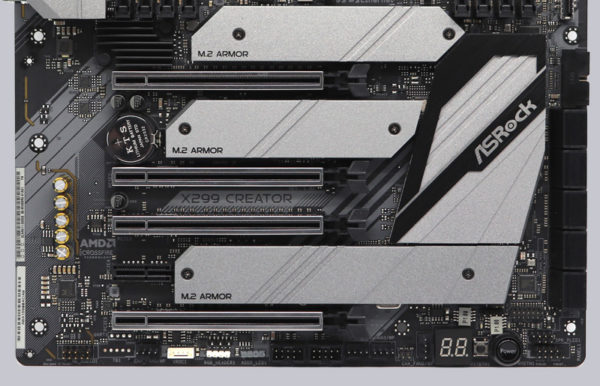

Das ASRock X299 Creator verfügt über eine Dr. Debug 7-Segment LED Postcode Anzeige, LED beleuchtete Taster für Power, bietet ganze drei schnelle Ultra M.2 Slots für PCIe Gen3 x4 Module mit bis zu 32 Gb/s Anbindung. Auf dem folgenden Bild sieht man die fünf PCIe 3.0 Slots und die drei M.2 Steckplätze, wobei alle drei M.2 Sockel mit Kühlkörpern versehen wurden.

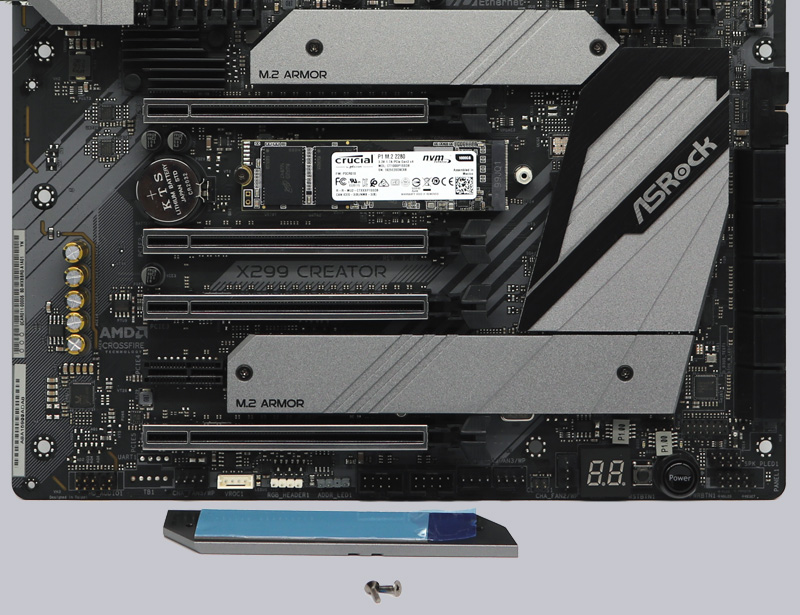

Wir haben das X299 Creator mit einer Crucial P1 1TB M.2 PCIe 3.0 x4 NVMe 32Gb/s SSD getestet, wie man hier mit dem demontierten M.2 Kühler sieht. Vor dem Aufsetzen des M.2 Kühlers unbedingt bei der entsprechenden M.2 SSD die blaue Schutzfolie des Wärmeleitpads entfernen.
RGB Beleuchtung …

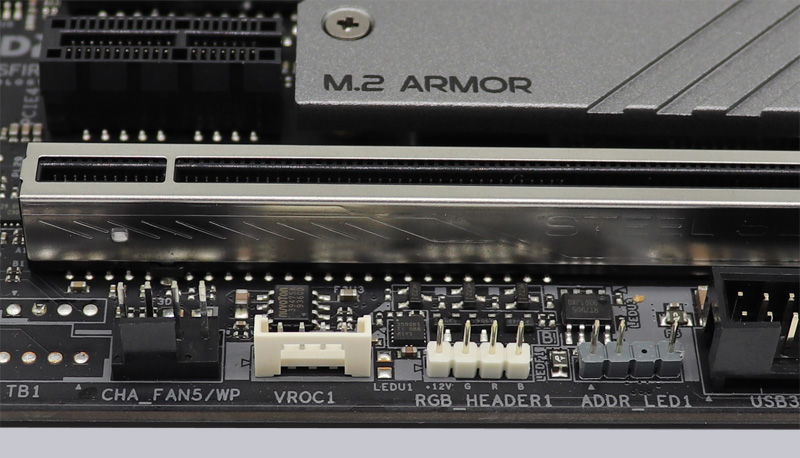

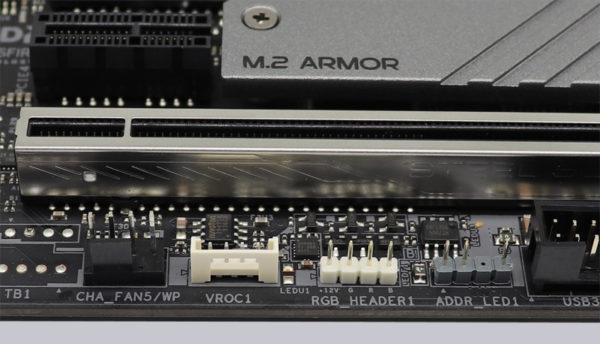

An die zwei weißen 4-pol 12V RGB Header kann man wie gehabt konventionelle 5050 RGB Stripes anschließen, um beispielsweise das Gehäuse zu beleuchten. Und es gibt zusätzlich noch zwei graue Polychrome RGB Anschlüsse, die über den WS2812B einzeln adressierbare LEDs bei adressierbaren RGB Stripes unterstützen.
Bei der Creator Serie hat ASRock allerdings keine RGB Beleuchtung am Chipsatz Kühler oder I/O Cover integriert, insofern wäre auf Wunsch eine Lösung über die RGB/aRGB Header erforderlich.

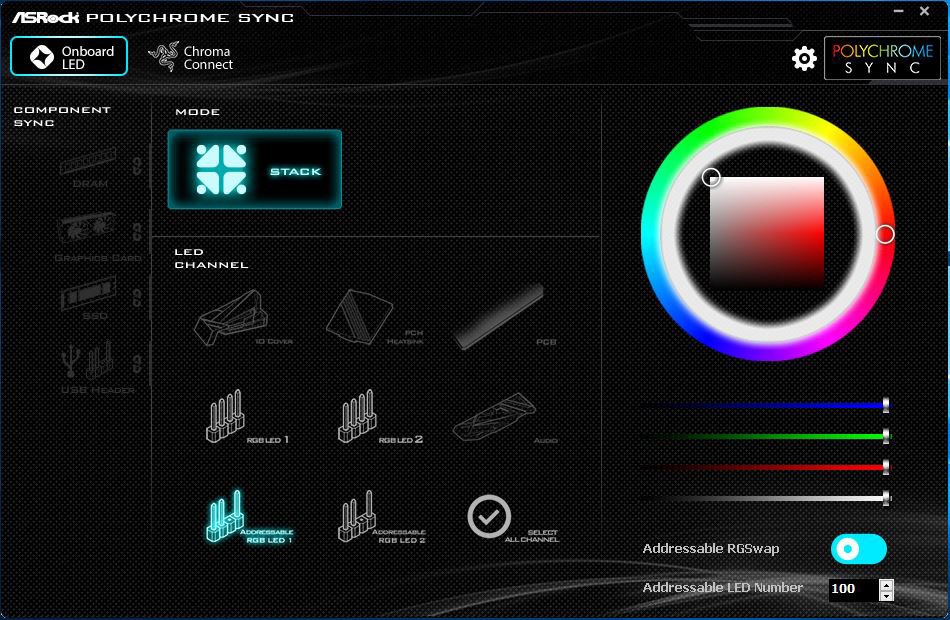

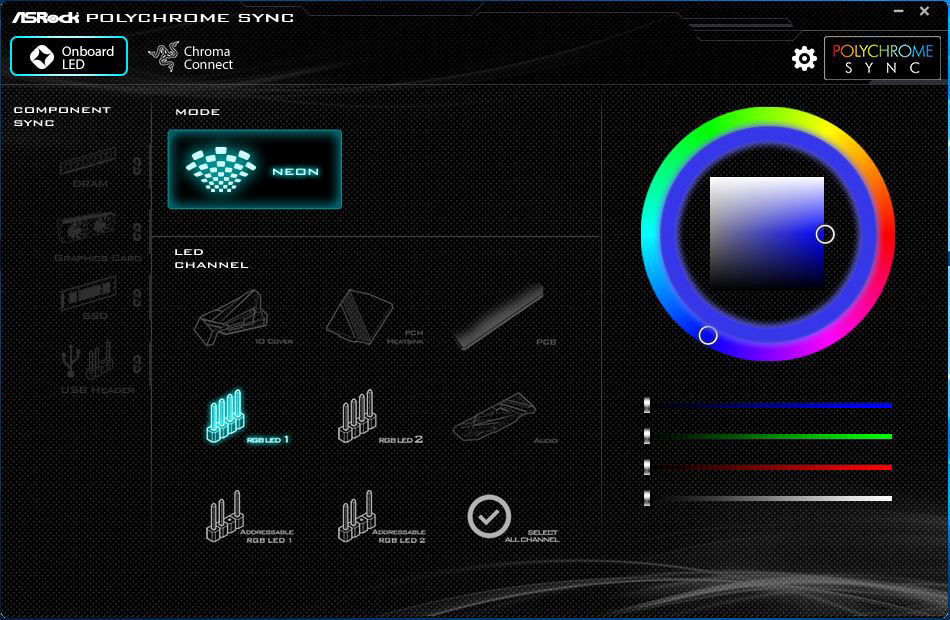

Angesteuert werden die RGB/aRGB Header über die mitgelieferte ASRock Polychrome RGB LED Software. Dort wählt man beispielsweise die Farben in einem RGB Farbselektor aus und kann einstellen, ob die RGB Header getrennt oder zusammen mit den aRGB Headern angesteuert werden sollen. Die Beleuchtung kann man natürlich auch vollständig deaktivieren oder je nach Effekt auf alle Anschlüsse gleichzeitig anwenden.

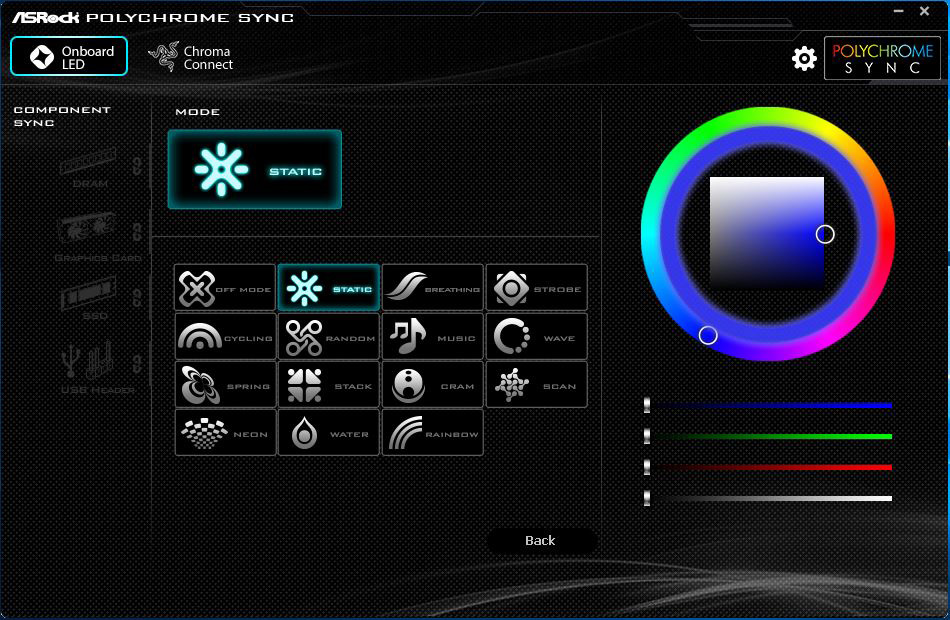

In der ASRock Polychrome RGB LED Software wählt man beispielsweise die Farben in einem RGB Farbselektor aus. Die Beleuchtung kann man natürlich auch vollständig deaktivieren. Und bei den adressierbaren RGB LED Anschlüssen erhält man sogar ganz neue RGB Features wie beispielsweise Spring, Meteor, Stack, Rainbow, etc..
Es gibt also für extern angeschlossene LED Stripes jede Menge tolle RGB Effekte, die wir im ASRock Polychrome RGB Software Video auf unserem OCinside YouTube Kanal vorgestellt haben.
Hinweis: Bitte zuerst unsere Cookies erlauben, um diesen externen Inhalt zu sehen!
Insgesamt kann man übrigens bis zu 100 LEDs einzeln ansprechen.

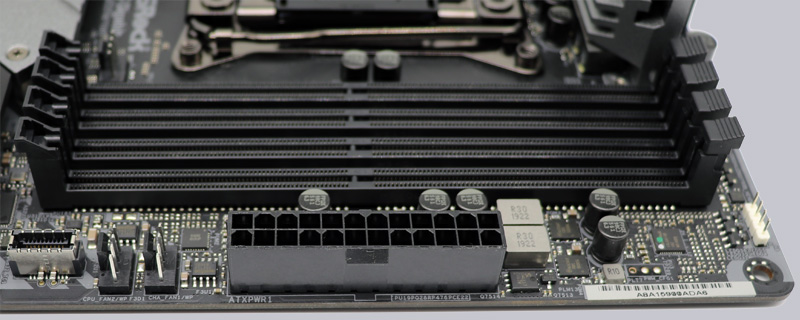

Kommen wir aber nochmal zurück zu der Ausstattung. Hier sieht man links den Front USB 3.2 Gen2 Typ-C Anschluss, daneben zwei der sieben Lüfter Anschlüsse, den 24-Pin ATX Stromanschluss, einige Nichicon Kondensatoren und den zweiten RGB Anschluss.
Spannungswandler und Kühlkörper …

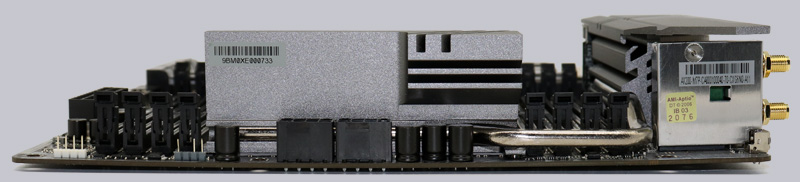

Das Bild die seitliche Ansicht des Mainboards mit dem großen Kühlkörper auf den MOSFETs. Genauer gesagt handelt es sich um einen Kühlkörper, der auf einer MOSFET Reihe aufliegt und mittels Heatpipe zu einem zweiten Kühlkörper verbunden wurde.

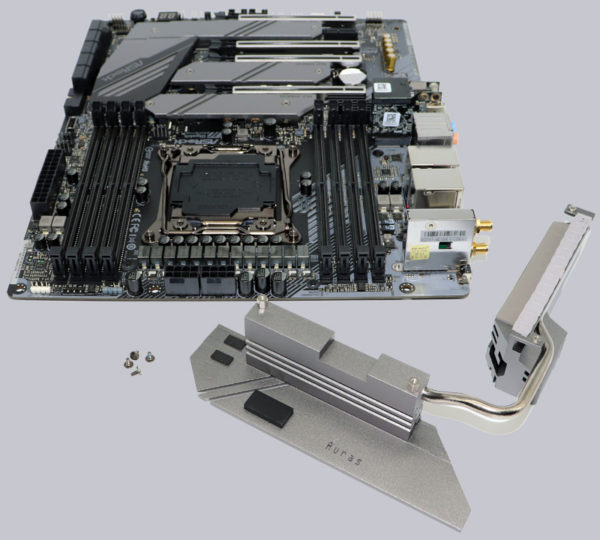

Da der Kühlkörper auch als I/O Cover Abdeckung dient, kann der MOSFET Kühlkörper direkt abgeschraubt werden. Hier sieht man die beiden de-montierten Aluminium Kühlkörper, wovon der eine mittels Wärmeleitpad auf die Spannungswandler gedrückt wird.

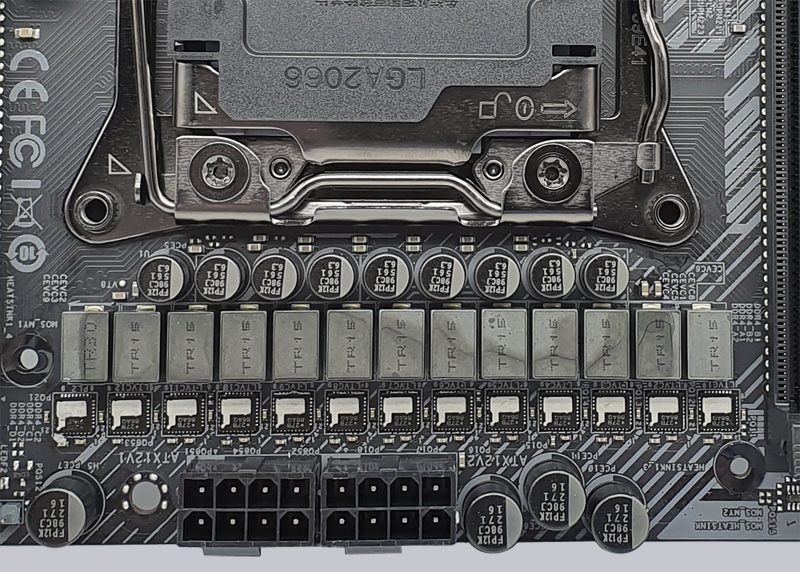

Unter den Kühlkörpern des ASRock X299 Creator wird der sogenannten Smart Power Stage Bereich gekühlt, die bei dem ASRock X299 Creator aus insgesamt 13 Intersil ISL99227B 60A 5V PWM Controller mit integrierter UVLO fault-, overtemperature- und overcurrent-protection bestehen.

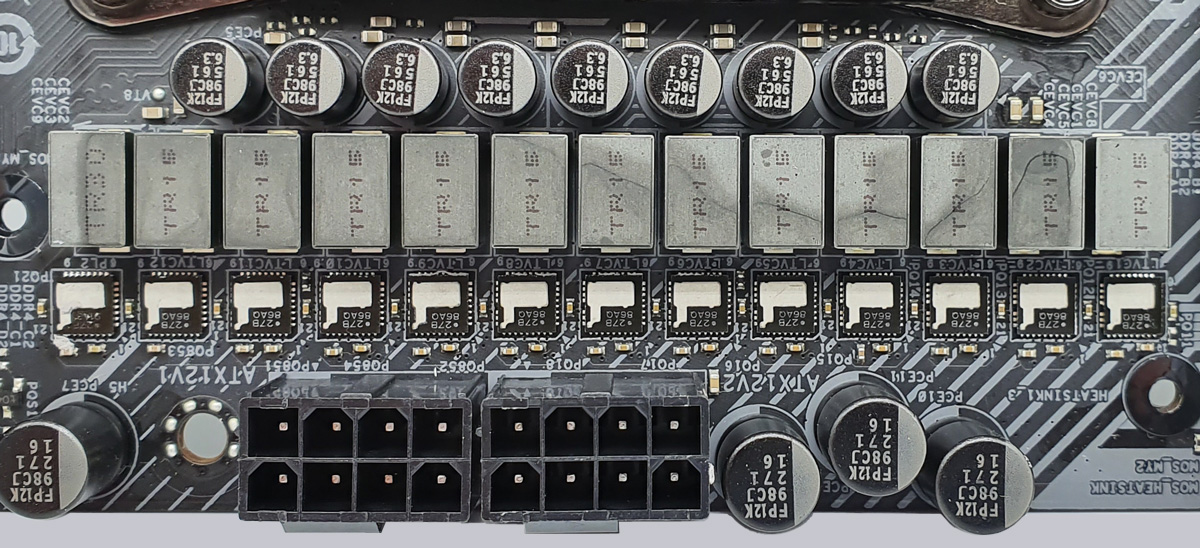

Hier sieht man nochmal die Intersil 27B MOSFETs an den 60A Spulen, die für die Spannungsversorgung der Intel CPU verantwortlich sind. Die Spannungsversorgung wird dabei über den Dual Power Connector, also zwei 8-Pin 12V Stromversorgungsanschlüssen realisiert.
Ausstattung …
Das ASRock X299 Creator verfügt über zahlreiche Features, wie beispielsweise das ASRock Tuning Tool, ASRock Instant Flash, ASRock Internet Flash, ASRock Easy RAID Installer, 13 Power Phase Design, Digi Power, RGB, Polychrome RGB und ASRock FAN-Tastic Tuning.
Erweiterungskarten …
Das Mainboard bietet vier PCI Express 3.0 x16 Steckplätze für AMD CrossFireX bzw. nVidia SLI sowie einen PCI Express 3.0 x1 Slot.
Speicher …
Das ASRock X299 Creator Board kann mit bis zu acht DDR4 Modulen bestückt werden und ist je nach verwendetem Betriebssystem (siehe Liste) bis maximal 256 GB Arbeitsspeicher aufrüstbar. Hier sieht man ein Bild der acht DDR4 Speicher Slots mit Quad Channel Support.
Das Intel LGA 2066 Mainboard unterstützt DDR4 Speichermodule und kann im BIOS mit einem Intel Skylake-X Prozessor für DDR4-2666 Quad Channel Module und mit einem Intel Cascade Lake-X für DDR4-2933 Quad Channel Module optimiert werden. Im UEFI stehen Anpassungen von DDR4-800 bis hin zu DDR4-4400 zur Auswahl.
Dank XMP Unterstützung (Extreme Memory Profile) werden XMP Speichermodule mit einem Mausklick im UEFI richtig eingestellt, aber dazu später mehr. Welche genauen RAM Module offiziell unterstützt werden, sollte man vor dem Kauf bei ASRock auf der Memory Support Seite nachlesen.
Festplatten Anschlüsse …

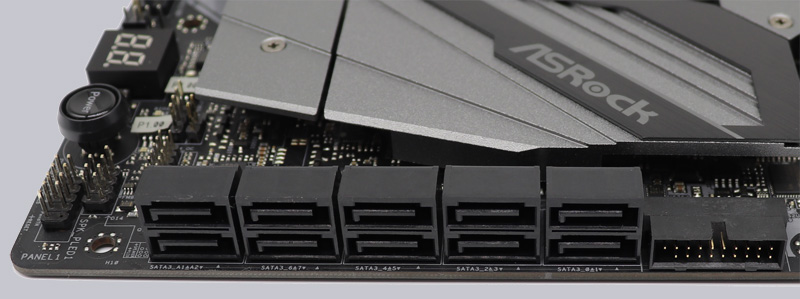

Das ASRock X299 Creator bietet insgesamt zehn abgewinkelte SATA3 Ports, wovon zwei über den ASMedia ASM1061 Controller angesteuert werden.
Die SATA3 Ports unterstützen RAID 0, RAID 1, RAID 5, RAID 10, NCQ, AHCI und die Hot Plug Funktion im AHCI Modus (AHCI steht für Advanced Host Controller Interface und sollte für SSDs im UEFI ausgewählt werden). Dank UEFI BIOS können auch Laufwerke mit mehr als 2TB für die Installation von Windows 10 x64 eingesetzt werden. Die Installation der Treiber verlief in Windows 10 ohne Probleme, so dass die 64 bit Windows 10 Installation schnell erledigt war.
Die RAID Treiber können über den Easy RAID Installer Punkt im UEFI installiert werden. Die Treiber werden für Windows 10 auf DVD mitgeliefert und stehen zusätzlich auf der ASRock Support Seite aktuell zum Download bereit, wobei die Windows 10 Installation derzeit zu bevorzugen ist.
USB und Firewire …

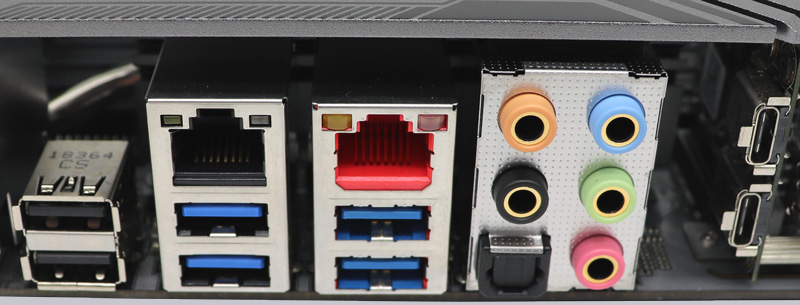

Das ASRock X299 Creator verfügt am ATX Panel über zwei USB 2.0 Ports, vier USB 3.2 Gen1 Ports sowie zwei USB 3.2 Gen2 Ports. Auf der linken Bildhälfte sieht man die beiden USB 2.0 Ports, in der Mitte die vier USB 3.2 Gen1 Ports und auf der rechten Bildhälfte sind die beiden USB 3.2 Gen2 Typ-C Ports zu sehen, die man beidseitig einstecken und hervorragend zur Bildausgabe nutzen kann.
Eine wichtige Besonderheit für USB-C Monitor Besitzer stellt bei diesem Mainboard die Kombination der beiden USB 3.2 Gen2 Thunderbolt3 Ports mit den beiden Mini DisplayPort Eingängen dar, denn über mini DisplayPort zu DisplayPort Kabel kann so das Grafikkarten Signal zu den Thunderbolt USB-C Ports durchgeschliffen werden!

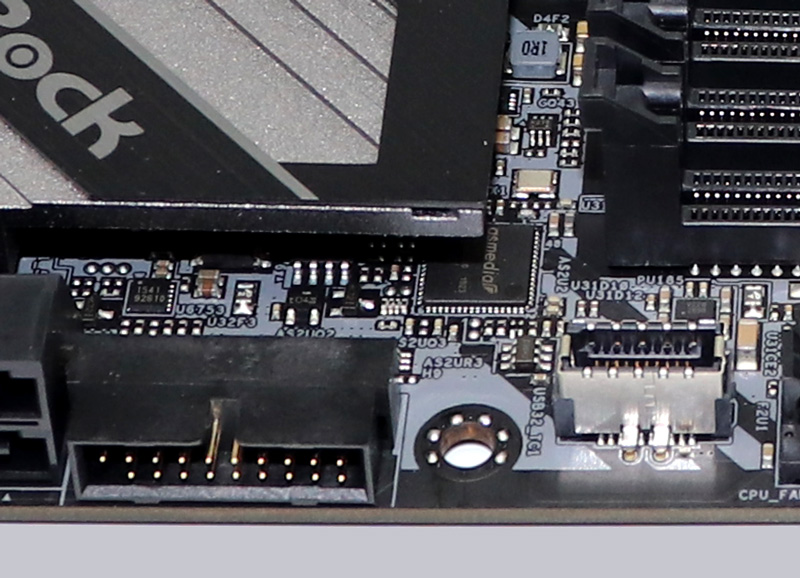

Intern stehen zwei USB 2.0 Anschlüsse für bis zu vier optionale USB 2.0 Ports sowie ein USB 3.2 Gen1 Header für bis zu zwei optionale USB 3.2 Gen1 Ports zur Verfügung. Die 20-pin Pfostenleiste kann hierzu entweder an ein optional erhältliches USB3.0 Frontpanel oder an ein Gehäuse mit USB3.0 Unterstützung angeschlossen werden. Neu ist zudem der USB 3.2 Gen2 Frontpanel Type-C Anschluss, worüber man nun 10 Gbps am Gehäuse Front Panel erreichen kann.
Hinweis: Wer sich über die unterschiedlichen Bezeichnungen der USB Ports wundert, für den möchten wir nochmal die Unterschiede zwischen USB 3.0, USB 3.1 Gen1, USB 3.1 Gen2, USB 3.2 Gen1 und USB 3.2 Gen2 erklären. Bezüglich der USB Power zum Laden von Geräten gibt es bei USB 2.0 offiziell 5V mit 0,5A somit 2,5W und bei USB 3.0/3.1/3.2 offiziell 5V mit 0,9A somit 4,5W bzw. bei ASRock mit Typ-A Anschluss bis 1,5A und am USB Typ-C Anschluss 5V mit 3A somit 15W Leistung (1A im Sleep State). Des Weiteren unterscheiden sich die Transferraten der USB Ports. USB 3.1 Gen1 nannte man früher USB 3.0 und ist somit identisch, sie liefern beide bis zu 5 GBit/s. USB 3.1 Gen2 liefert bis zu 10 GBit/s. Zudem gibt es noch USB 3.2 Gen2x2, der eine Verdopplung auf bis zu 20 GBit/s ermöglicht. Eine Besonderheit gibt es noch für das Intel JHL7540 Thunderbolt 3 Protokoll, das bis zu 40 GBit/s ermöglicht! Hier sieht man nochmal die möglichen Transferraten in einer Tabelle.
| USB Schnittstellen Vergleich | ||
| Transferrate | ||
| Schnittstelle | theoretisch | praktisch |
| USB 2.0 | 480 MBit/s | 30 MByte/s |
| USB 3.0 | 5 GBit/s | 450 MByte/s |
| USB 3.1 Gen1 | 5 GBit/s | 450 MByte/s |
| USB 3.1 Gen2 | 10 GBit/s | 800 MByte/s |
| USB 3.2 Gen1 | 5 GBit/s | 400 MByte/s |
| USB 3.2 Gen2 | 10 GBit/s | 800 MByte/s |
| USB 3.2 Gen2x2 | 2×10 GBit/s | 1600 MByte/s |
Netzwerk …

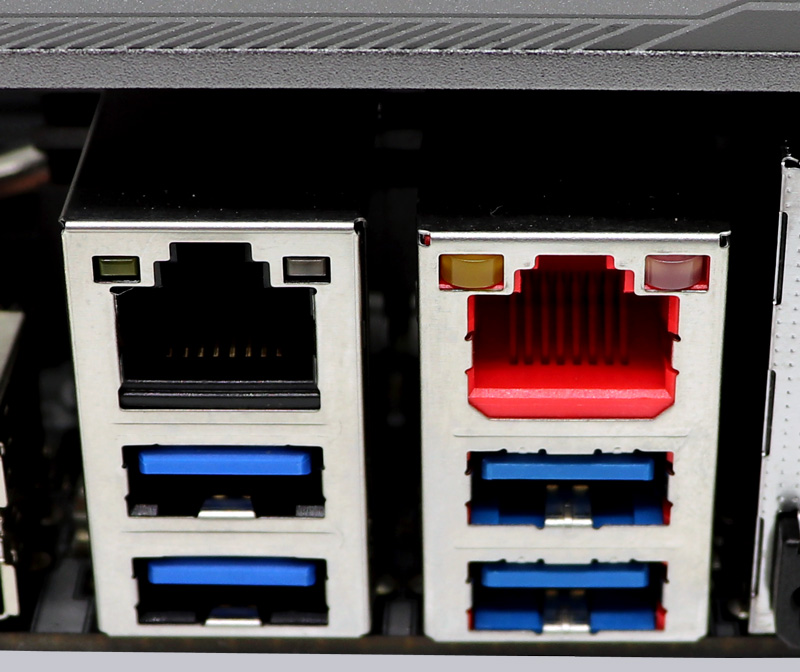

Das ASRock X299 Creator verfügt über einen Aquantia AQC107 Chip für 10 Gigabit LAN und wurde zudem mit einem Intel I219V bestückt, womit ein weiterer 10/100/1000 Netzwerk Ports am ATX Panel realisiert wird. Der Intel LAN Anschluss ist WoL fähig, bietet LAN Kabel Erkennung, unterstützt Energie effizientes Ethernet nach dem 802.3az Standard, PXE und mehr.
Zudem bietet das X299 Creator das neue WLAN 2,4 GHz/5 GHz Dual Band Intel 802.11a/b/g/n/ax mit bis zu 2400 Mbps Übertragungsrate sowie Bluetooth 5.0.
Sound …

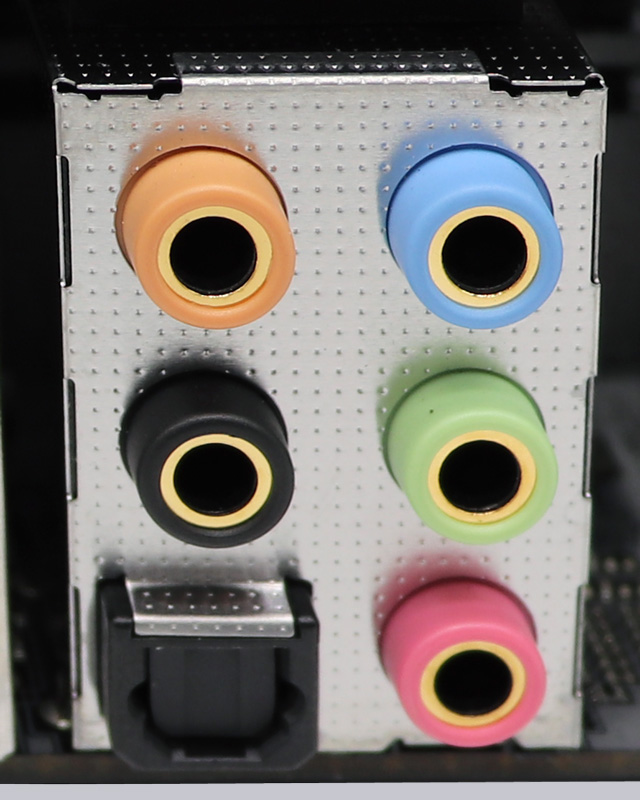

Auch das ASRock X299 Creator Mainboard verfügt wieder über den besseren Realtek ALC1220 Audio Codec mit Content Protection, 120dB SNR DAC, TI NE5532 Premium Headset Amplifier und Purity Sound 4, der 7.1 Surround Sound unterstützt und diesen beispielsweise analog über 5x 3,5mm Klinkenbuchsen am ATX Panel oder über den internen Frontpanel Audio Anschluss ausgibt. Des Weiteren gibt es noch einen optischen SPDIF Digital Ausgang und Premium Blu-Ray Unterstützung. Somit ist eine zusätzliche Soundkarte mit digitalen Ausgängen für die meisten Anwender überflüssig.
ATX Backpanel Anschlüsse …

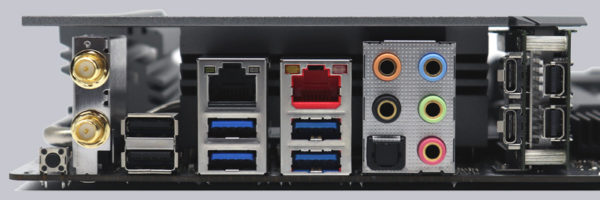

Von links nach rechts sieht man den Clear CMOS Button, zwei WiFi Antennenanschlüsse, 2x USB 2.0, RJ45 Gigabit LAN und 2x USB 3.2 Gen1, RJ45 10 Gigabit LAN und 2x USB 3.2 Gen1, optischer SPDIF Ausgang, 5x 3.5mm Klinkenbuchsen für den Sound, 2x USB 3.2 Gen2 Typ-C Thunderbolt 3 und 2x Mini DisplayPort Eingänge.
Test System …

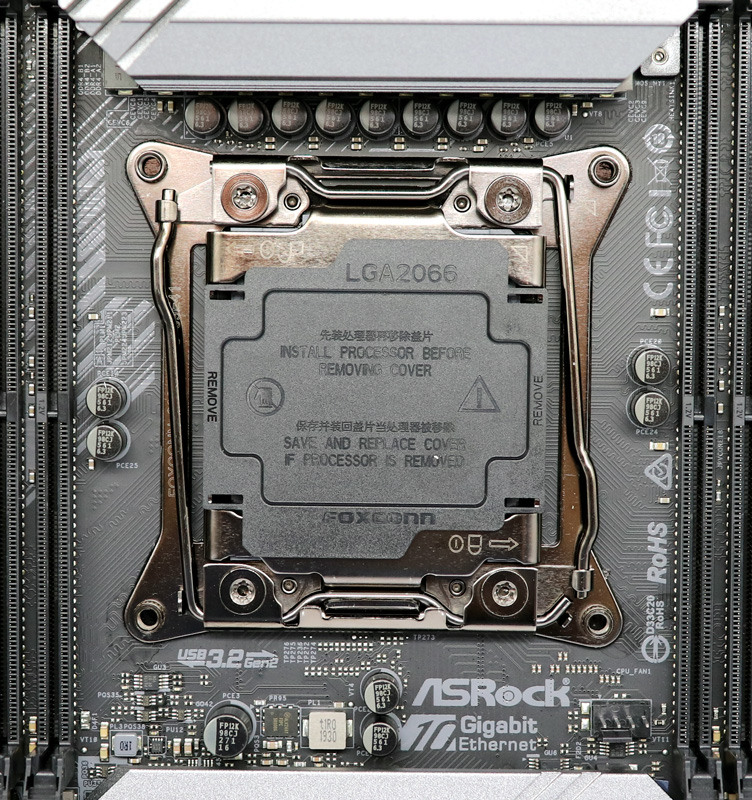

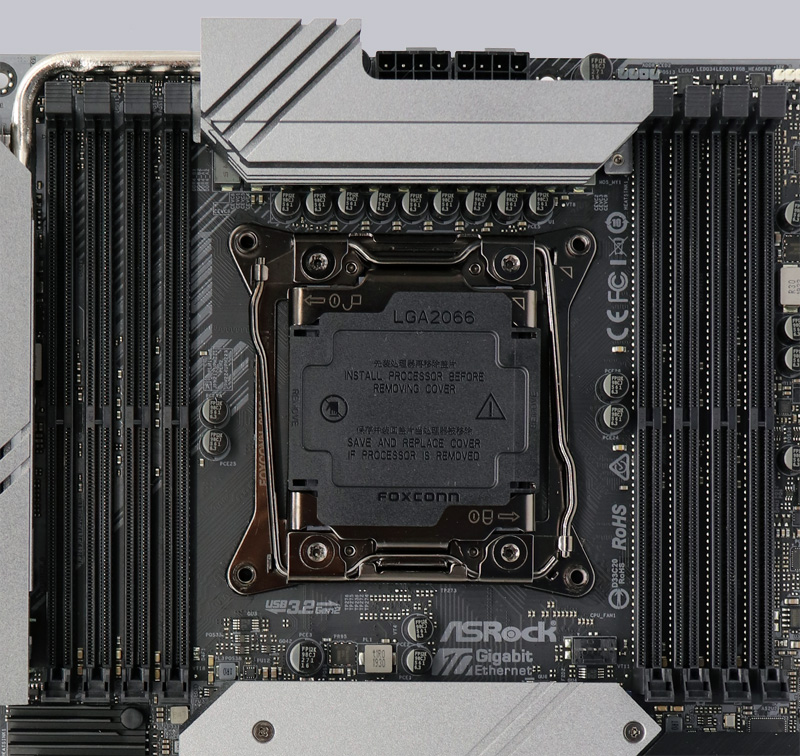

Kommen wir nun zu dem Intel LGA 2066 CPU Sockel. Der Sockel wurde wieder mit zwei Hebeln versehen, die nacheinander betätigt werden, um die CPU gleichmäßig auf die Pins im Sockel zu drücken. Wie immer sollte man bei der Installation keinesfalls die Kontakte berühren oder gar die Kontakte im Sockel verbiegen und bei der Lagerung oder einem Transport unbedingt die Schutzkappe auf dem Sockel montieren. Falls die Pins verbogen sind und das Mainboard nicht mehr läuft, stehen wir mit Rat und Tat im Intel Forum beiseite.

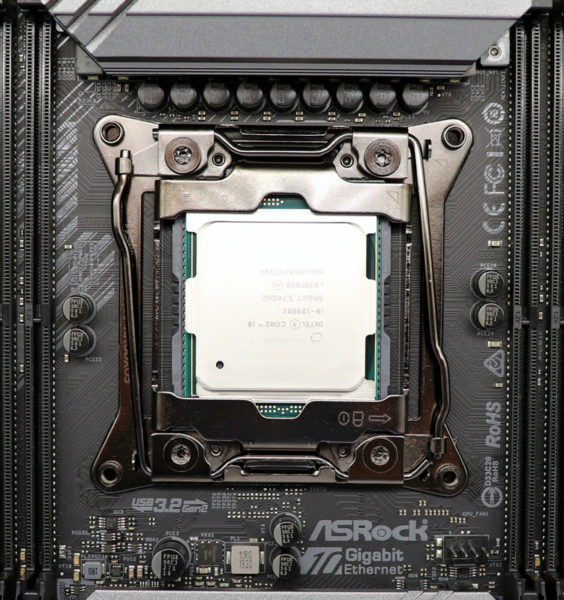

Wir haben das Testsystem zunächst zum Vergleich mit vorigen Ergebnissen mit der Intel Core i9-7900X Skylake-X CPU bestückt und danach das System zusätzlich noch mit einer ganz aktuellen Intel Core i9-10900X Cascade Lake-X CPU getestet!
Hier sieht man die vier DDR4 Module von Crucial im ASRock X299 Creator Mainboard. Um der Intel LGA 2066 CPU einen hohen Speicherdurchsatz zu bieten, haben wir vier Ballistix Sport DDR4 2666 16 GB BLS16G4D26BFSB Module eingesetzt. Intel Cascade Lake-X und Intel Skylake-X mit 28 oder 55 PCIe Lanes Prozessoren unterstützen den Quad Channel Mode, Intel Prozessoren mit 16 PCIe Lanes hingegen unterstützen nur den Dual Channel Mode. So werden vier der insgesamt acht möglichen Speichermodule auf dem Intel X299 Creators Mainboard eingesetzt, um mit der Intel Core i9-7900X oder mit der Intel Core i9-10900X CPU Quad Channel Unterstützung zu erhalten. Wobei die Intel Cascade Lake-X Prozessoren sogar DDR4-2933 unterstützen.

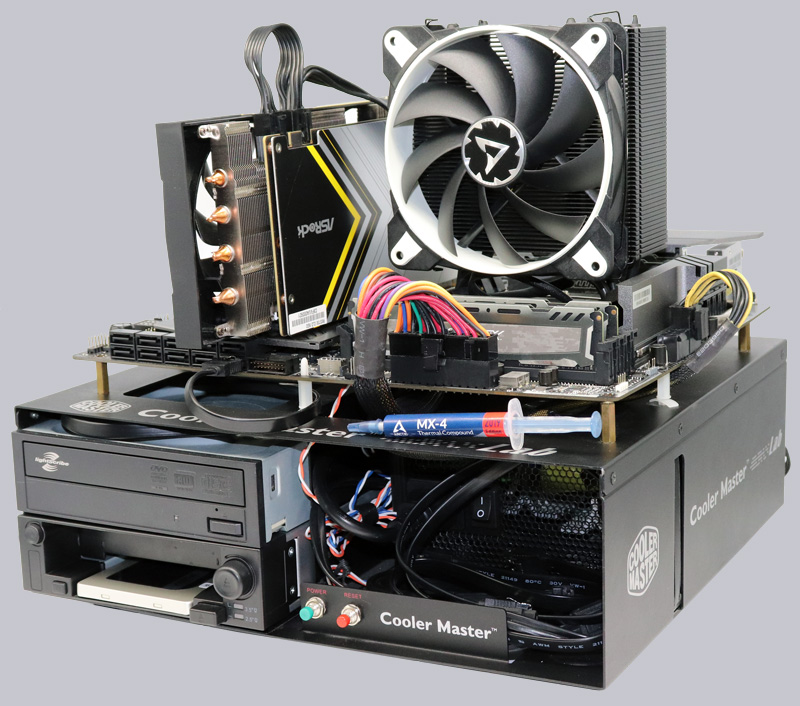

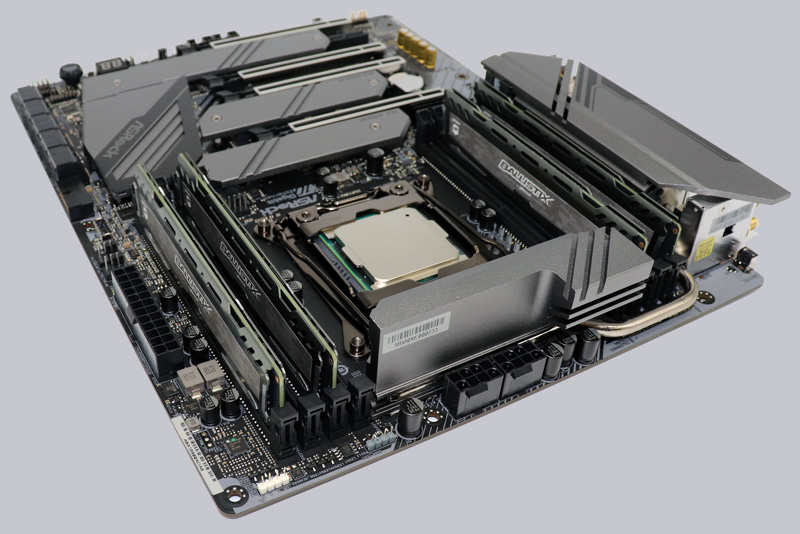

Hier sieht man das Intel LGA 2066 Test-System mitsamt Arctic Freezer 33 TR Kühler und der frischen ARCTIC MX4 Wärmeleitpaste, der neuen ASRock Radeon RX 5700 Challenger D 8G OC Grafikkarte und Icy Dock MB171SP-B Turbo Swap Wechselrahmen zum schnellen Tausch der HDD bzw. SSD.

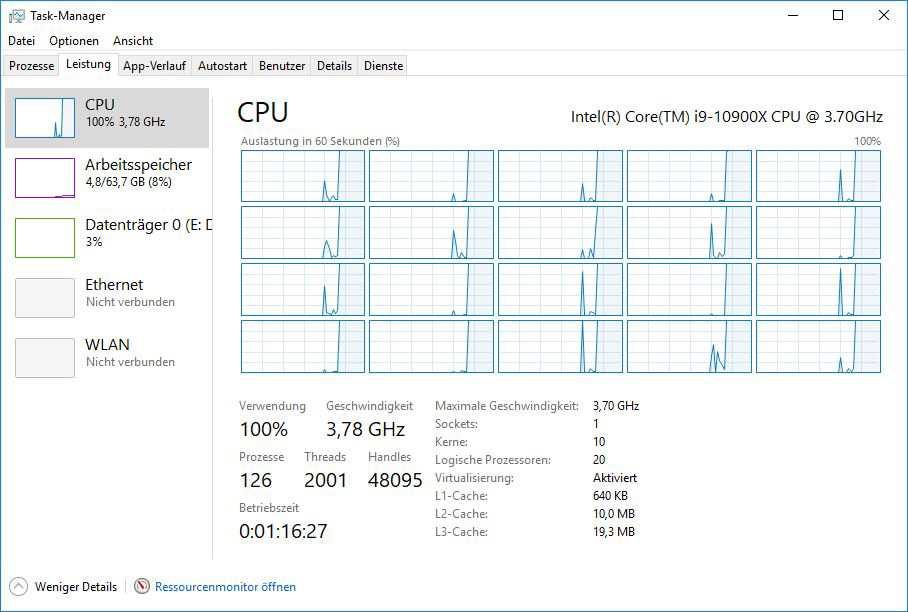

So sehen die 10-Kerne (20 Threads) der Intel Core i9-10900X CPU im Windows 10 Taskmanager bei Prime95 Voll Last aus.

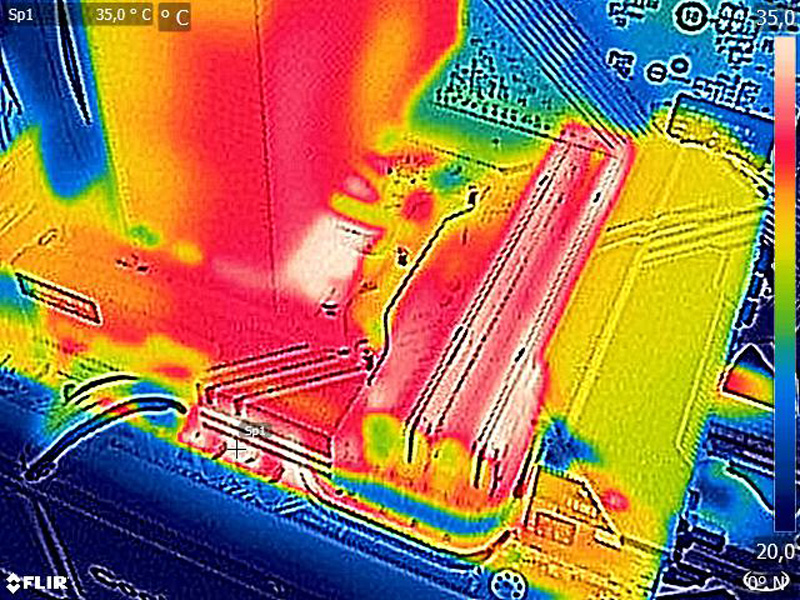

Wie man sehr schön auf dem Wärmebild des ASRock X299 Creator PCs sehen kann, wird die Abwärme der Spannungsregler und Spulen mittels Heatpipe auf den zweiten MOSFET Kühlkörper über das I/O Panel geleitet und sorgt damit für eine bessere Wärmeableitung.
