BIOS und Übertaktung …
Kommen wir nun zu den BIOS bzw. UEFI Setup Optionen und der UEFI Übertaktung. Über die Entf oder die F2 Taste gelangt man nach dem PC Einschalten in das UEFI Setup.
Das ASRock X399 Taichi UEFI BIOS verfügt über eine grafische Oberfläche, die eine intuitive Bedienung mit der Maus erlaubt oder weiterhin konventionell mit einer Tastatur bedient werden kann.

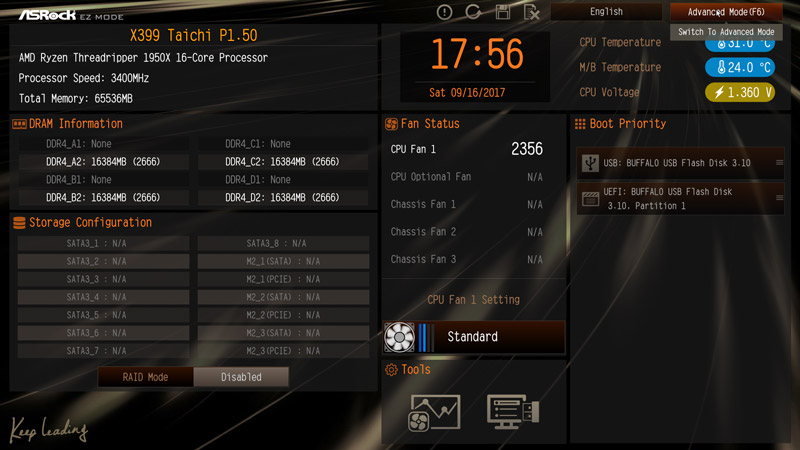

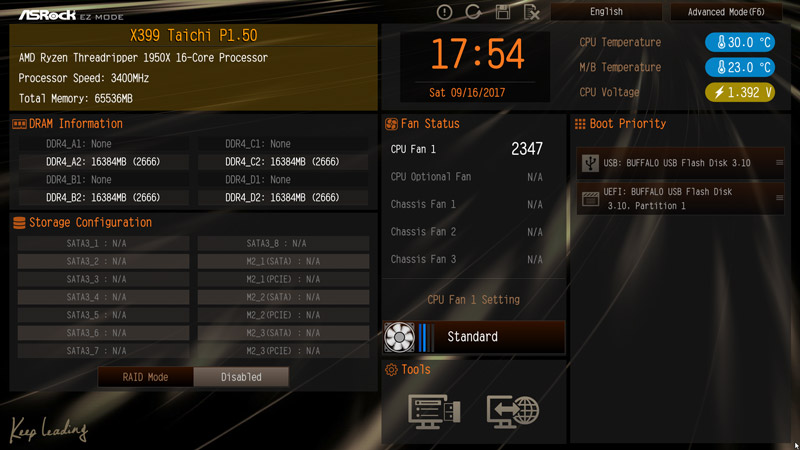

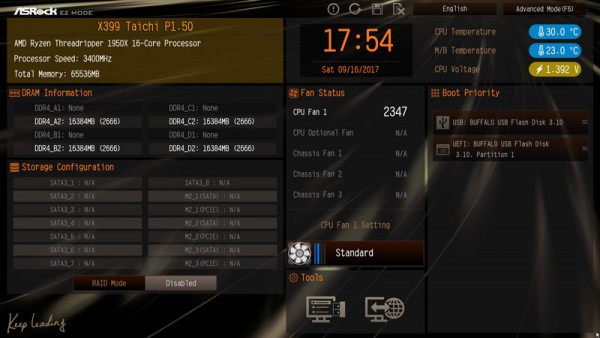

Im Gegensatz zu den AMD Ryzen AM4 Mainboards gibt es bei den ASRock TR4 Mainboards wieder den bekannten ASRock EZ Mode – also Easy Mode, der eine übersichtliche Eingangsseite mit vielen wichtigen Informationen bietet und trotzdem nicht überladen wirkt. Zu den grundlegenden Informationen wie Uhrzeit, Datum, CPU Temperatur, Mainboard Temperatur, CPU Spannung, erste Details zur Hardware, Lüfterdrehzahlen, Festplattenbestückung, RAID Mode und Einstellungsmöglichkeit der Lüfter mit einem Klick.

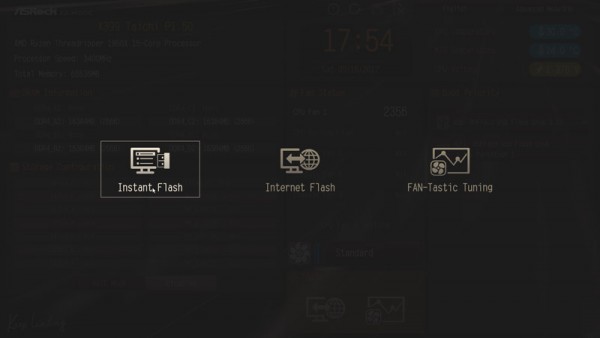

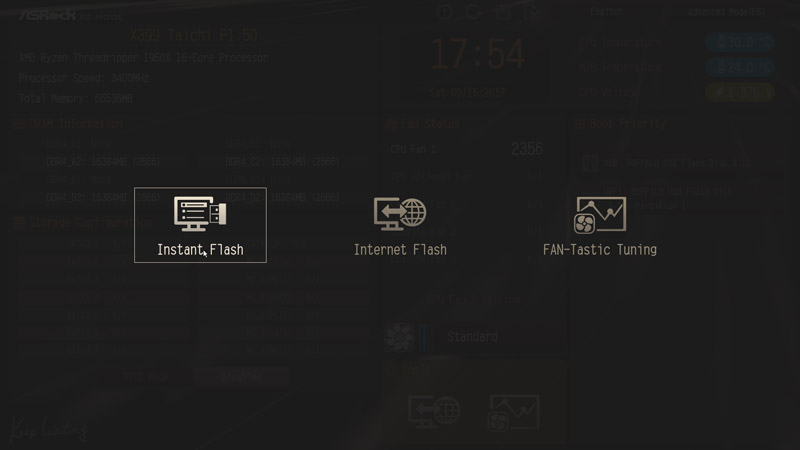

Zudem wurden ein paar Anwendungen in einer Tools Seite zusammengefasst.

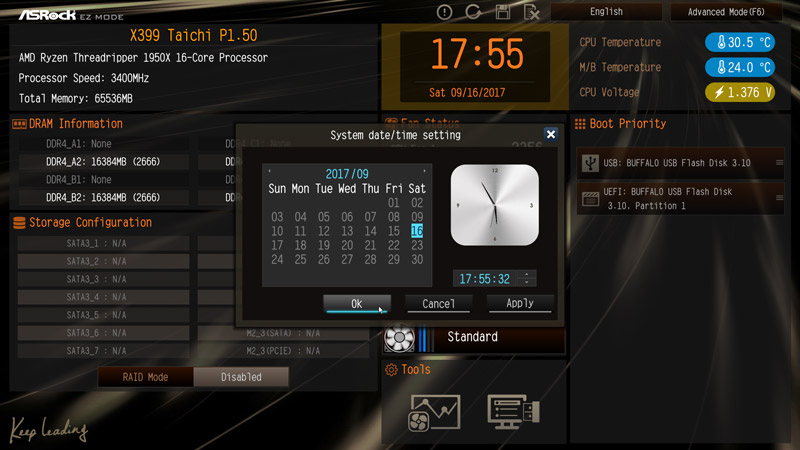

Natürlich kann man über das EZ Menü auch wieder die Uhrzeit und das Datum einstellen.

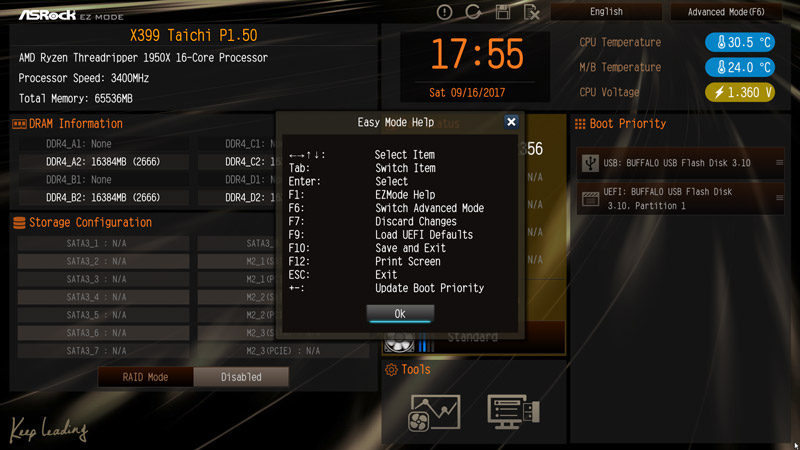

Viele weitere Funktionen können mit folgenden Tastenkürzeln bzw. den F-Tasten angesteuert werden.
Mit der F6 Taste oder dem oberen, rechten Button gelangt man in den gewohnten ASRock Advanced Mode, den man auch als Standard festlegen kann. Overclocker werden wahrscheinlich ohnehin mit dem Advanced Mode oder direkt mit dem Tweaker oder Favorite Menü starten, aber dazu gleich mehr.

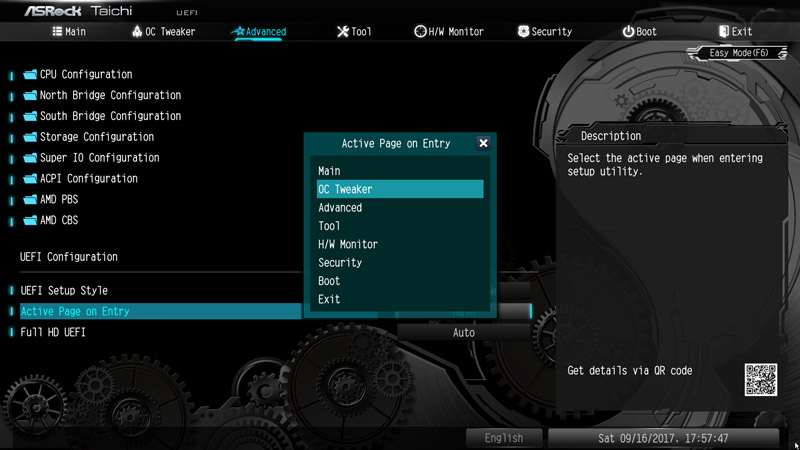

Die System Browser Ansicht, der ASRock Tech Service und der My Favorite Menüpunkt ist bei dem ASRock X399 Mainboard (noch?) nicht zu finden, aber man findet wieder die Full HD UEFI Auswahl und die Active Page on Entry Auswahl, womit man entscheiden kann, auf welcher UEFI Seite man im UEFI Setup beginnen möchte. Das ist vor allem bei der Übertaktung hilfreich, da man hierbei sehr häufig in das zweite OC-Tweaker Menü gehen muss, um die optimalen OC Settings zu finden. Beim ASRock X399 Taichi findet man die Active Page on Entry Option und die Full HD UEFI Auswahl unter Advanced.
UEFI BIOS Update …
Bevor wir nun mit den UEFI Übertaktungsmöglichkeiten beginnen, aktualisieren wir zunächst das UEFI BIOS auf die aktuellste Version. Da ASRock regelmäßig neue Funktionen, bessere Speicherunterstützung und neue Prozessoren integriert, ist das BIOS Update in den meisten Fällen zu empfehlen. Zum Flashen des UEFI Updates bietet ASRock einige Möglichkeiten, z.B. das sehr einfache Instant Flash oder sogar das ASRock Internet Flash mit einer direkten Anbindung ins Internet. Über die sogenannte ASRock Instant Flash Option im Tool Screen oder über die F6 Taste beim PC Start gelangt man in das ASRock Instant Flash Utility. Man kann einfach ein zuvor runter geladenes ASRock BIOS ohne Boot CD oder ähnliches aufspielen, indem man das ASRock Instant Flash Utility startet. Dann das BIOS Flash ROM von dem gewünschten Laufwerk wie z.B. von einem USB Stick auswählen, das man übrigens nach dem runterladen entpacken muss.

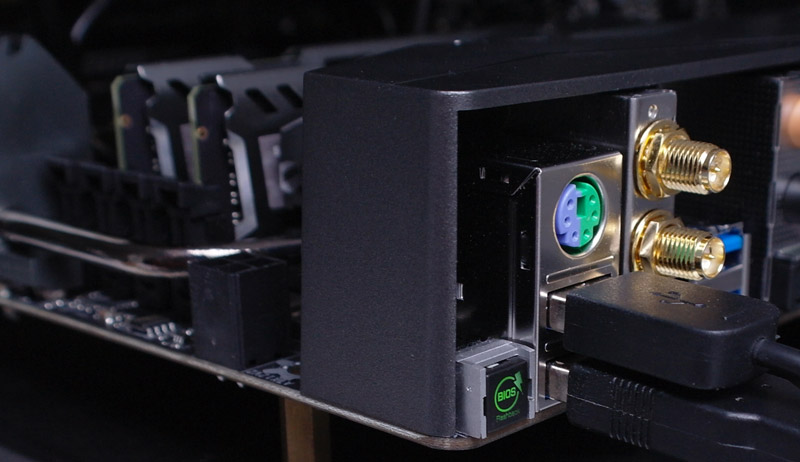

Dieses Mal verwenden wir aber mal eine ganz andere Option und das ist der ASRock BIOS Flashback Switch, den wir bereits im ASRock X399 Video gezeigt haben. Man kann das BIOS ohne CPU, Speicher und Grafikkarte vom USB Stick auf das Mainboard übertragen und kann so selbst mit einem alten BIOS auf eine neue CPU aktualisieren. Man lädt sich dazu das aktuellste BIOS File in den Hauptpfad auf einen FAT32 formatierten USB Stick und benennt es als creative.rom um. Zum Testzeitpunkt war die UEFI BIOS Version P1.50 als aktuellster Download verfügbar. Den USB Stick steckt man dann in den unteren USB 3.0 Port zwischen Soundanschluss und LAN Port. Das ist wichtig, da der BIOS Update nur mit diesem USB Port funktioniert. Nun betätigt man den BIOS Flashback Switch für ca. 3 Sekunden und beginnt damit das BIOS Update (erkennbar am Blinken der grünen LED im BIOS Flashback Taster). Sobald die LED aufhört zu blinken, wurde das BIOS fertig aktualisiert.

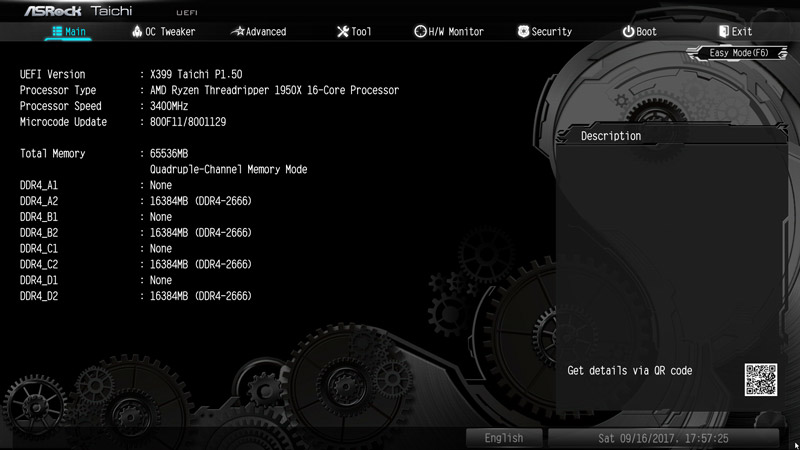

Die neue UEFI Version steht nach der vollständigen Bestückung des Mainboards zur Verfügung und kann direkt auf der Eingangsseite überprüft werden, wie man hier mit der AMD Ryzen Threadripper 1950X CPU sieht.

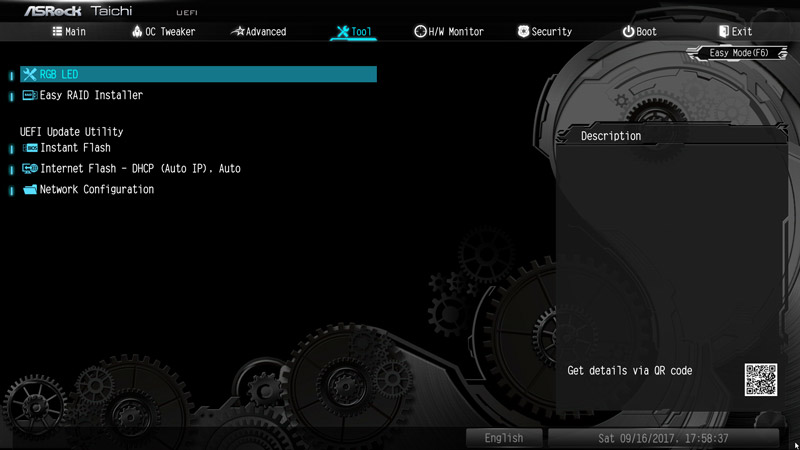

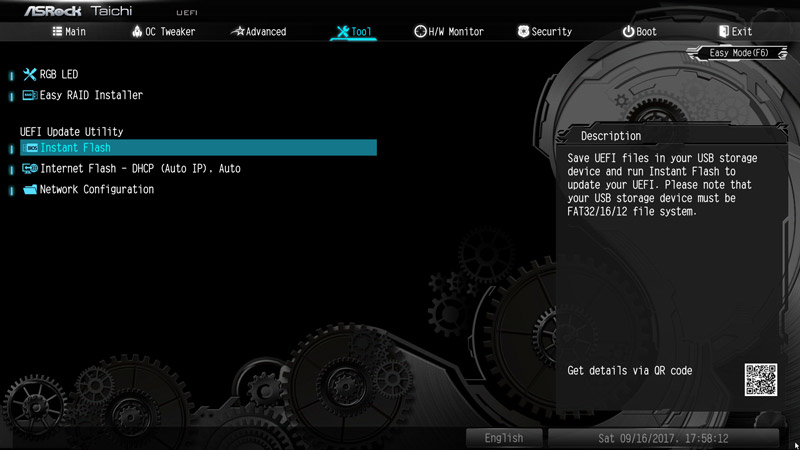

Auf der Tools Seite befindet sich übrigens noch der RGB LED Eintrag.

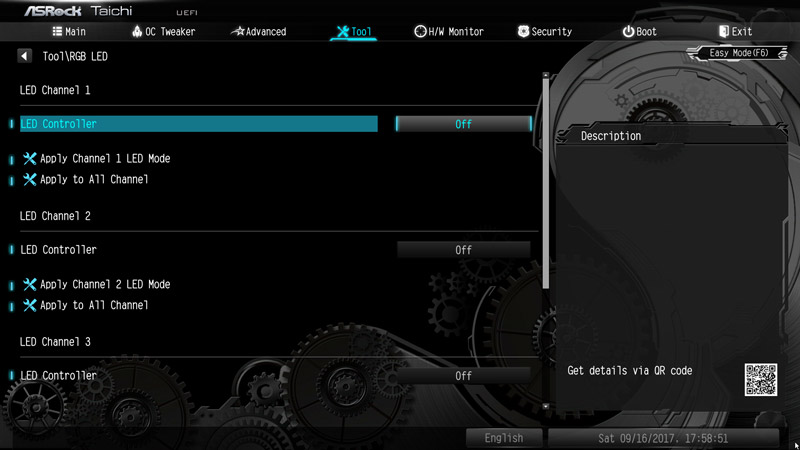

Im ASRock RGB LED Menü der Z270 Reihe konnte man über das UEFI sämtliche RGB LED Einstellungen grafisch vornehmen. Nicht so bei den ASRock AMD Mainboards. Hier gibt es zumindest zum Testzeitpunkt aber immerhin die Auswahl zur Aktivierung und Deaktivierung sowie Anpassung der Beleuchtung.

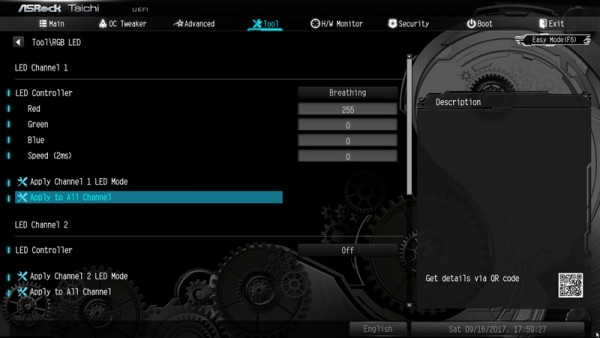

Die RGB LED Einstellungen werden nicht grafisch dargestellt, sind aber immerhin auch im UEFI vorhanden. Schöner geht es jedoch im Windows über die ASRock RGB LED Software (wie auf der vorigen Seite des Tests gezeigt).

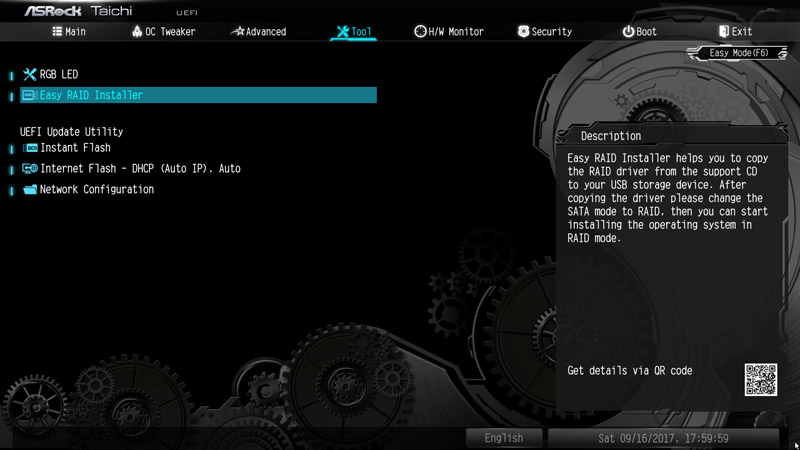

ASRock bietet zwar bei dem X399 Mainboard (noch?) keine Easy Driver Installer Option, macht aber dem Anwender die RAID Treiber Installation sehr einfach, indem sie mit dem Easy RAID Installer die einfache Möglichkeit bieten, die aktuellen RAID Treiber herunterzuladen.
ASRock X399 Taichi Übertakten …

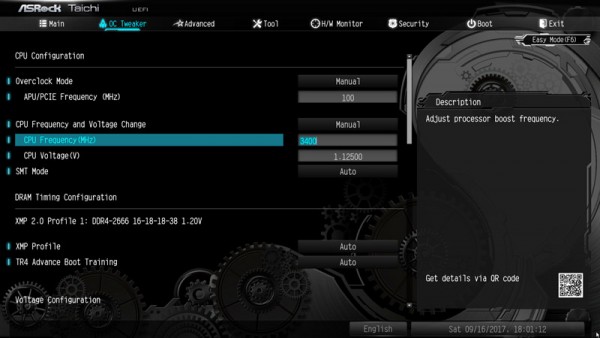

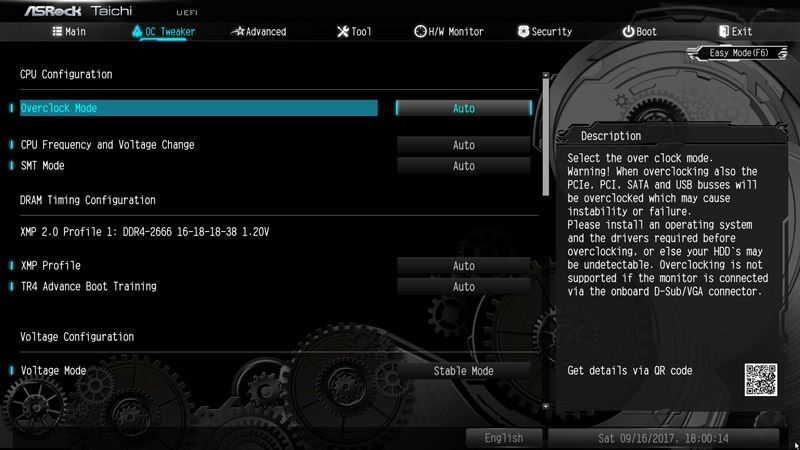

Kommen wir nun zum AMD Ryzen Threadripper Übertakten mit dem X399 Chipsatz auf dem ASRock X399 Taichi Mainboard. ASRock unterteilt das OC-Tweaker Menü beim ASRock X399 Taichi in CPU Configuration, DRAM Timing Configuration und Voltage Configuration. Diese OC Einstellungen werden auf einer einzigen Seite zusammengefasst – so bleibt es gut überschaubar.

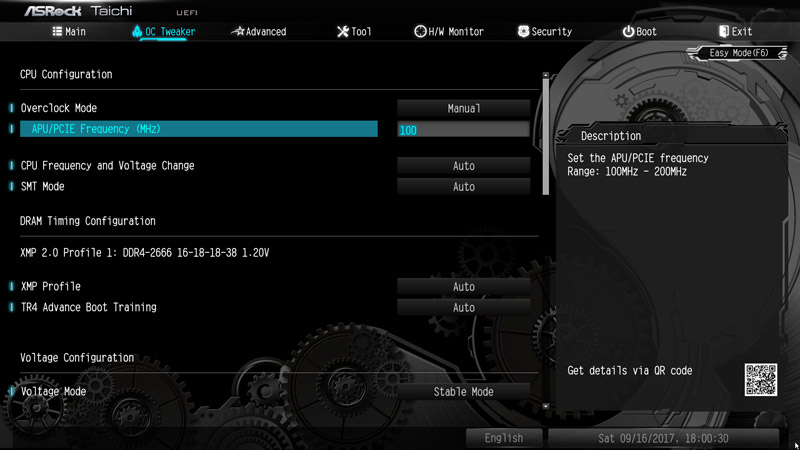

Fangen wir oben an – sobald man den Overclock Mode von Auto auf Manual umstellt …
… hat man die APU/PCIE Frequenz Einstellung zur Auswahl.
Dank extra Hyper BCLK Engine II Taktgenerator kann die BCLK/PCIE Frequency von 100 MHz bis hin zu 200 MHz eingestellt werden. Von dieser Frequenz werden aber natürlich auch bei AMD Ryzen Threadripper Prozessoren sehr viele Werte abgeleitet, die schnell zu hoch geraten können. Aus diesem Grund sollte man den BCLK Host Takt nur mit Bedacht erhöhen, beispielsweise um die Speichermodule noch weiter zu übertakten.
Im Test konnte das Board auf 108 MHz übertakten.

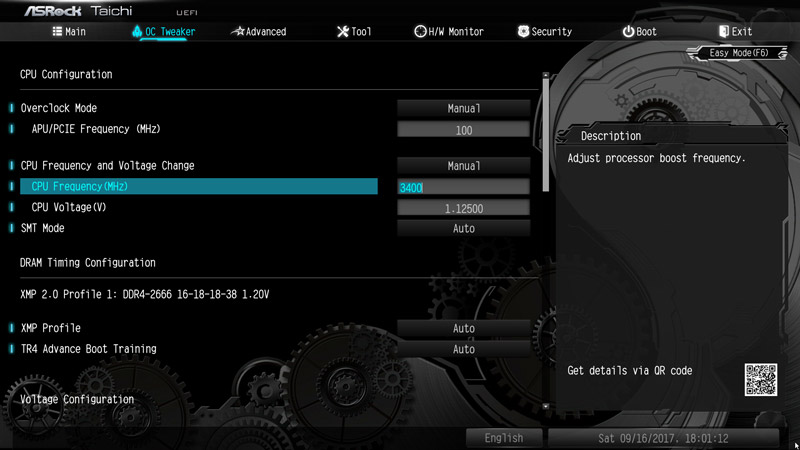

Unter CPU Frequency and Voltage Change befinden sich bei der manuellen Auswahl zwei weitere wichtige OC-Optionen zur AMD TR4 CPU Übertaktung: CPU Frequenz und CPU Spannung, aber dazu gleich mehr bei den Spannungen.
AMD Ryzen Threadripper Prozessoren haben einen entsperrten Multiplikator, so dass man die gewünschte CPU Frequenz problemlos erhöhen kann. Mit der AMD Ryzen Threadripper 1950X CPU (Standard Takt 3400 MHz bei einem CPU Ratio von 34x) hat das ASRock X399 Taichi Mainboard ohne Anhebung der Bus Frequenz einen Bereich von 2400 MHz bis 6300 MHz angeboten.

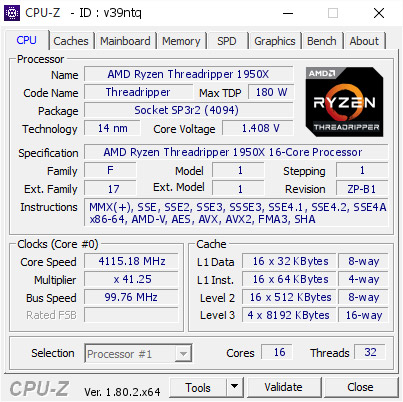

Wie einfach das Übertakten ist, haben wir kurzerhand mit der AMD Ryzen Threadripper 1950X CPU ausprobiert und sind mit stark erhöhter VCore – wie im AMD OC Forum unter AMD Ryzen Threadripper 1950X OC berichtet – von 3400 MHz auf knapp 4200 MHz gekommen. Zwar nicht Prime stable, aber man sieht gut, wie hoch die TR4 CPUs übertaktet werden können. Hier sieht man das bestätigte CPU-Z Tool mit 4115,18 MHz bei 1,408 Volt.
ASRock X399 Taichi Speichereinstellungen …

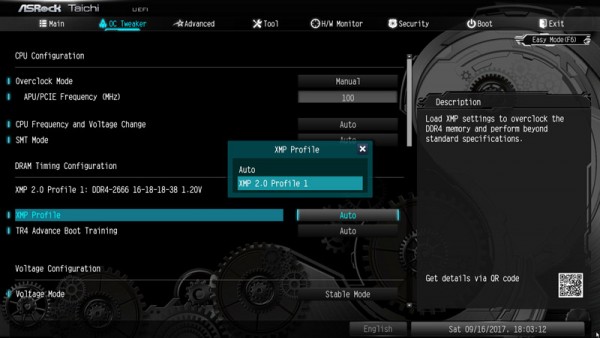

Dank Load XMP Setting Unterstützung werden XMP Speichermodule bereits mit einem Mausklick im UEFI BIOS richtig eingestellt.

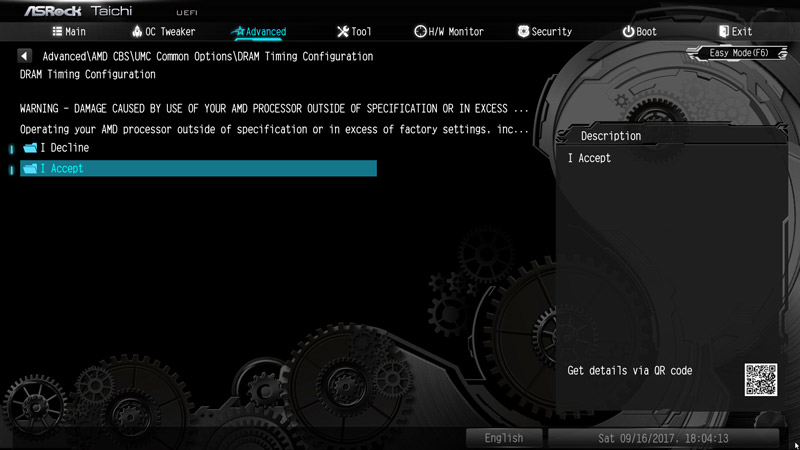

Alternativ kann man die Werte selbst auswählen. In der BIOS Version P1.50 gibt es leider noch kein DRAM Configuration Menu. Man findet daher alle wichtigen Speicher Einstellungen unter Advanced -> AMD CBS -> UMC Common Options -> DRAM Timing Configuration. Das ist leider ziemlich umständlich und muss zudem sogar noch bestätigt werden.

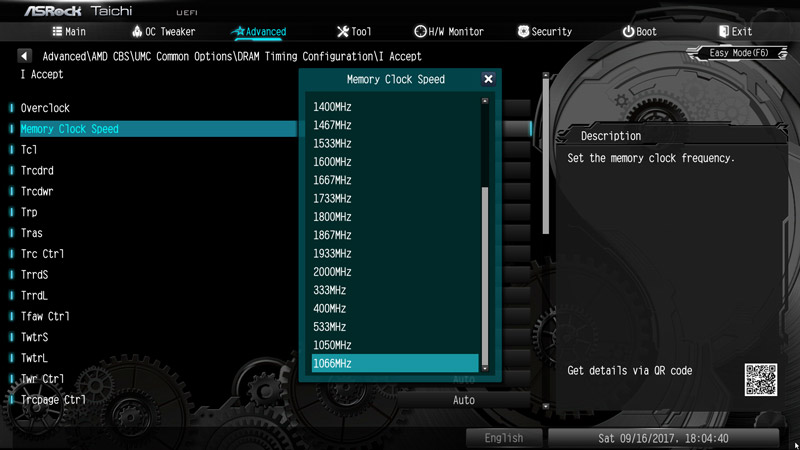

Bei dem DDR4 Speichertakt kann man z.B. Werte von DDR4-333 bis DDR4-3600 auswählen. Dank des ICS Hyper BCLK Engine II Taktgenerator Chips kann man die BCLK/PCIE Frequency erhöhen und somit zumindest theoretisch einen DDR4 Speichertakt bis zu DDR4-6400 auswählen.

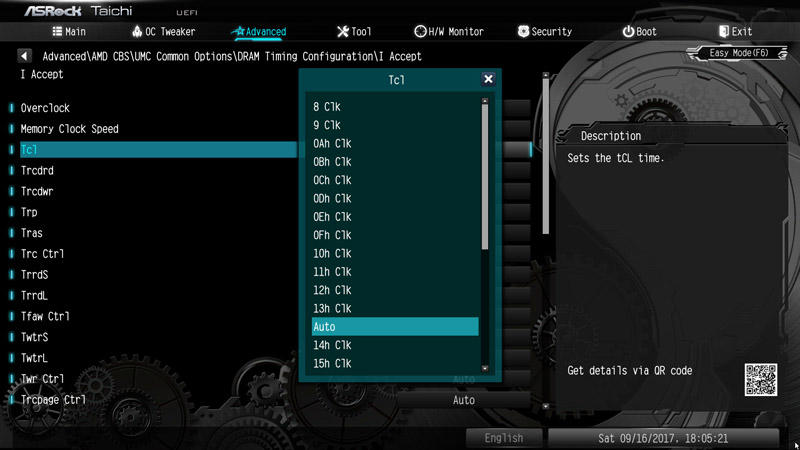

Alle DDR4 Timings kann man wahlweise auch manuell anpassen.
ASRock X399 Taichi Spannungseinstellungen …
Kommen wir nun zu den unterschiedlichen Spannungswerten, die im BIOS eingestellt werden können.

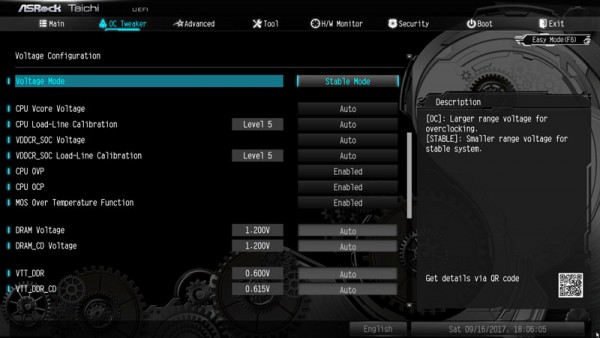

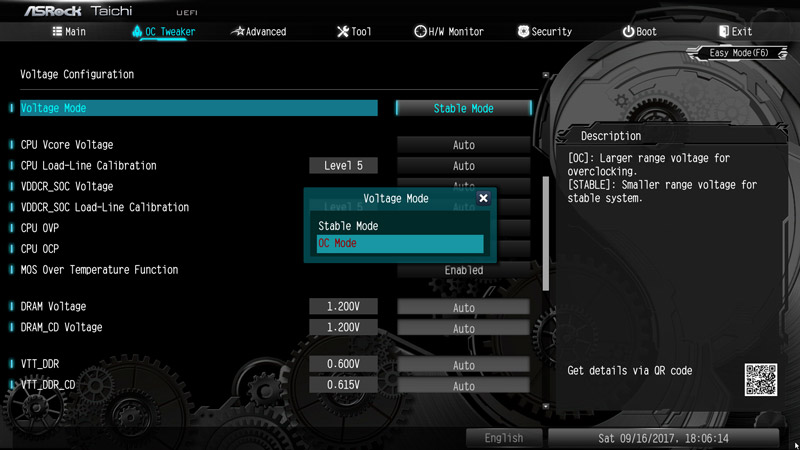

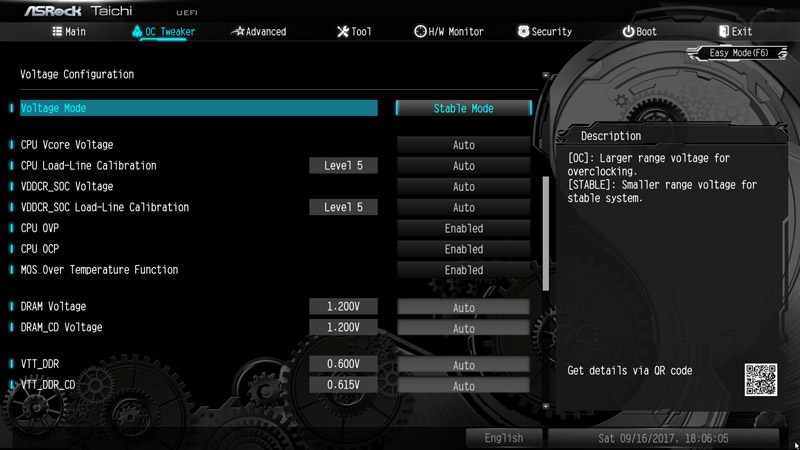

Ein sehr wichtiger Punkt im OC Tweaker BIOS ist die Wahlmöglichkeit zwischen dem Stable Mode und OC Voltage Mode – nach der Änderung auf OC Mode stehen deutlich höhere Spannungswerte zur Auswahl!

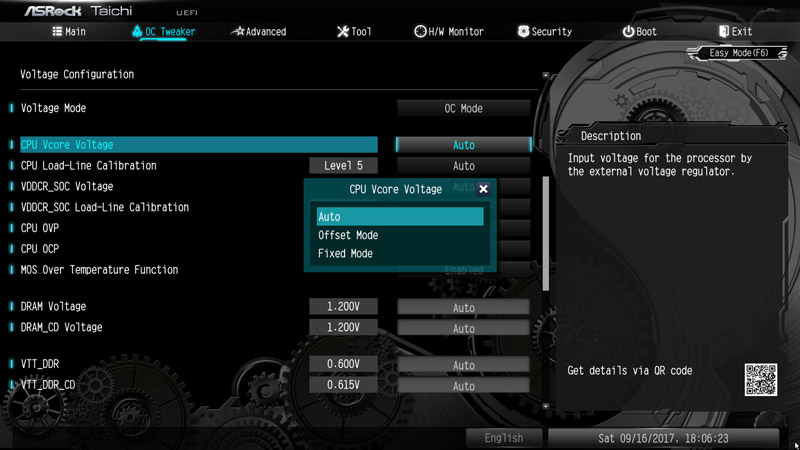

Bei der CPU VCore Voltage kann man den Wert Offset oder Fixed Mode einstellen.

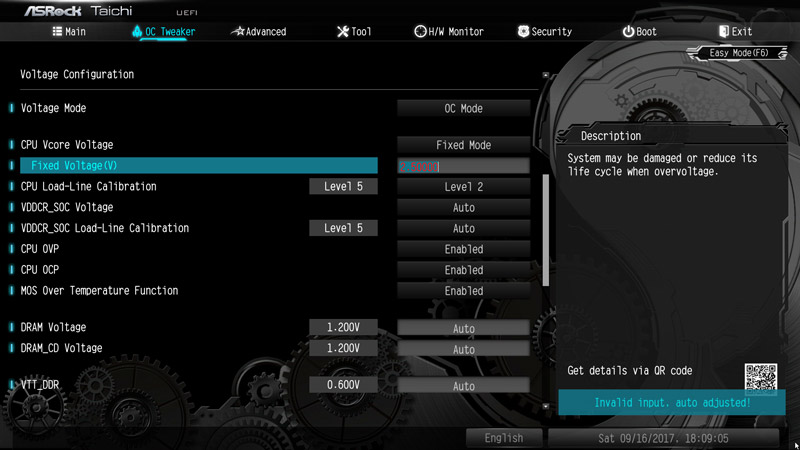

Mit Fixed Mode kann bei der AMD Ryzen Threadripper 1950X Test CPU im OC Mode eine VCore bis zu 2,50000V eingestellt werden! Das ist natürlich deutlich zu hoch, aber LN2 Übertakter werden sich dennoch freuen. Des Weiteren verfügt das X399 Mainboard noch über zahlreiche Spannungseinstellungen wie z.B. VTT_DDR, VDDCR_SOC, VPPM Voltage, 2.50V PROM Voltage, +1.8V Voltage, +1.8V SB Voltage, CPU Load Line Calibration und mehr, womit man die AMD Ryzen Threadripper CPU sehr gut übertakten kann.
Die DDR4 Spannung kann übrigens im Voltage Menü von 1,100 bis 2,235V erhöht werden, womit man DDR4 Module gut undervolten oder sehr stark übertakten kann.
ASRock X399 Taichi noch einfacher Übertakten …

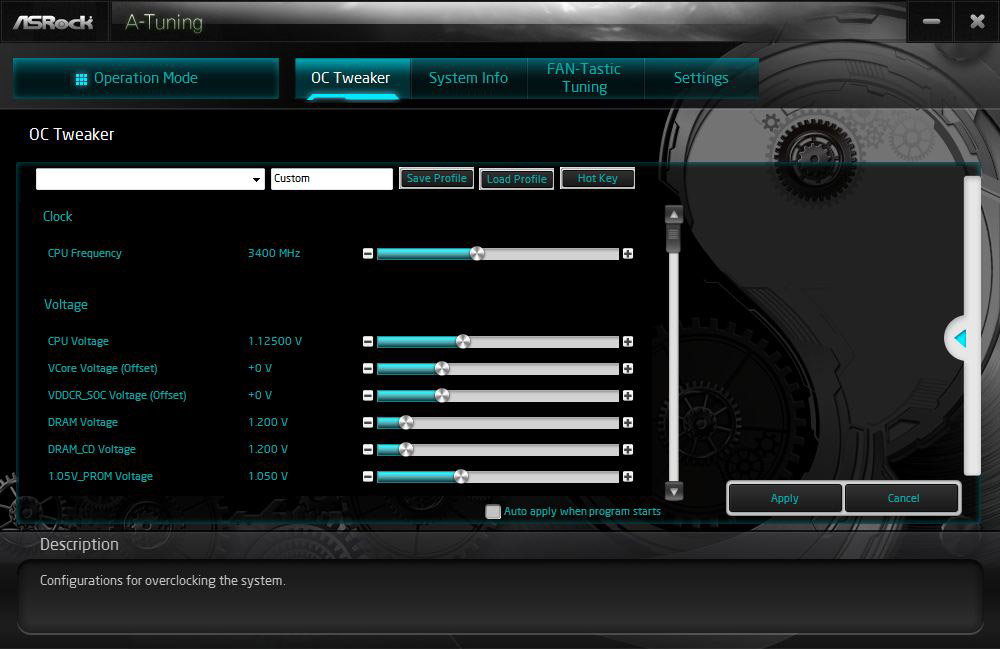

Wer lieber im Windows übertakten möchte, kann oben aufgeführten Spannungseinstellungen und die CPU Frequenz auch mit dem ASRock A-Tuning Tool vornehmen oder wie demnächst in der AMD Ryzen Threadripper OC Anleitung ausführlich erklärt wird, mit dem AMD Ryzen Master Threadripper Tool übertakten.

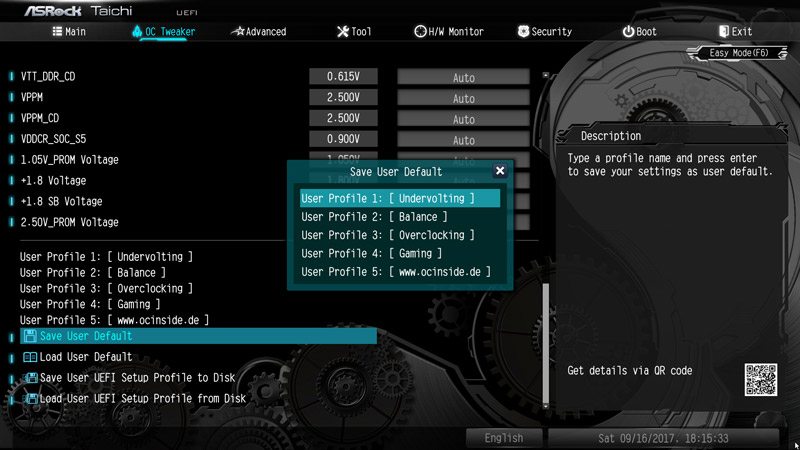

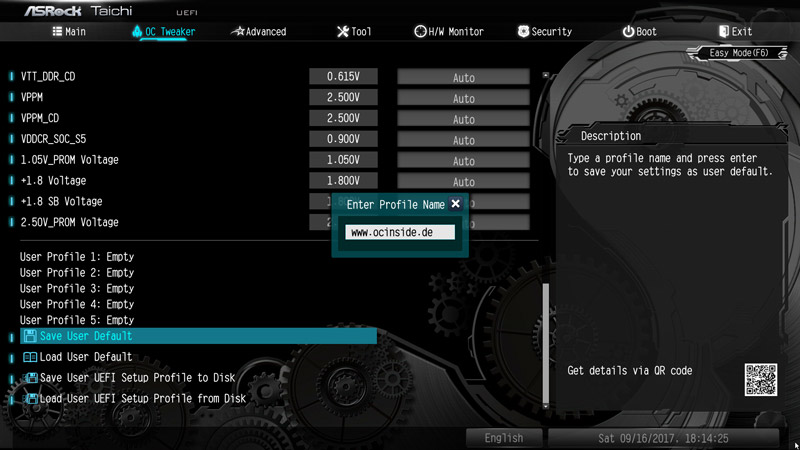

Wenn die gewünschten Einstellungen gefunden wurden, kann man im UEFI unter OC Tweaker bis zu fünf unterschiedliche BIOS Einstellungen mit Namen abspeichern.
Man könnte beispielsweise eine ausgeglichene BIOS Einstellung, Übertaktungs Einstellungen und Undervolting Werte oder Office und Gaming Einstellungen als Userprofil ablegen, um diese Werte jederzeit schnell wieder laden zu können.

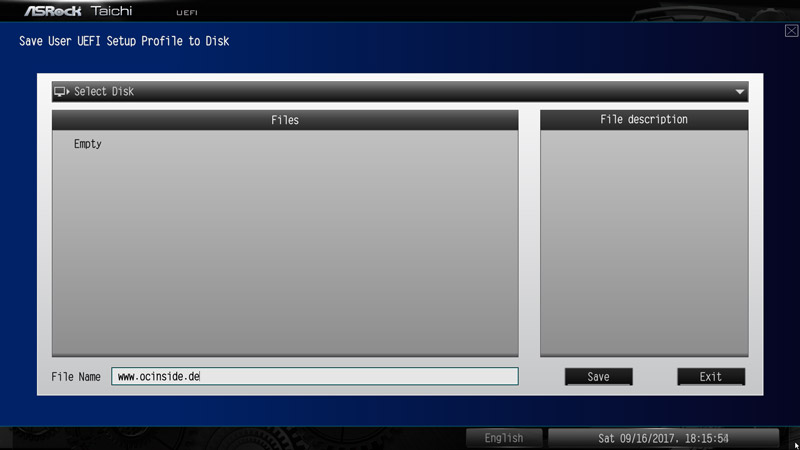

Interessant ist auch Save User UEFI Setup Profile to Disk. Einfach anklicken und die eigenen UEFI Settings auf der Festplatte oder auf einem USB Stick abspeichern.
BIOS Undervolting …
Die Untertaktung bzw. Underclocking wurde in diesem Test ebenfalls wieder geprüft. Hierzu wurde die AMD Ryzen Threadripper 1950X CPU über das BIOS auf den niedrigsten Wert eingestellt und konnte somit auf ca. 3200 MHz untertaktet werden. Untertakten mit niedriger CPU Spannung liegt natürlich genauso wie Übertakten außerhalb der Spezifikation, so dass hierbei immer ein wenig Glück erforderlich ist. ASRock legt aber zumindest den Grundstein für ein möglichst einfaches Undervolting.

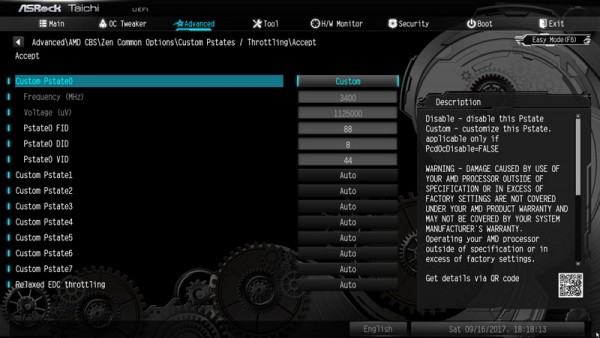

Sehr versteckt ist übrigens auch bei diesem X399 Board noch die P-States Einstellung im UEFI zu finden, die sehr interessant zur AMD Ryzen Threadripper Optimierung ist.

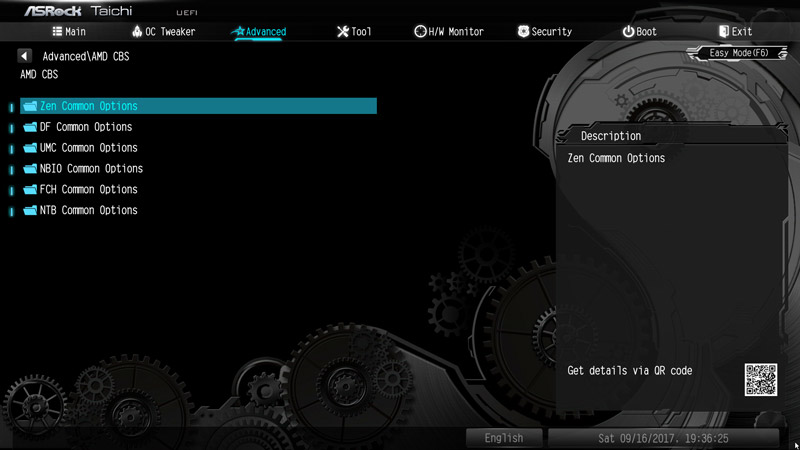

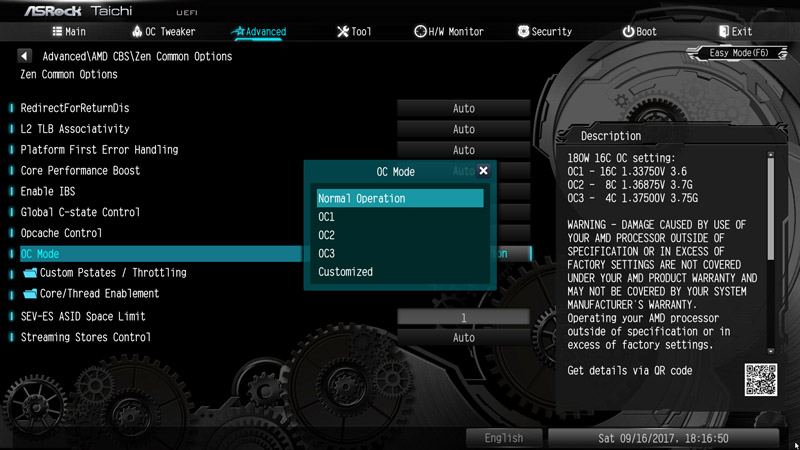

Unter Advanced -> AMD CBS -> Zen Common Options findet man zudem noch vorgefertigte OC Mode Pstates Einstellungen zur direkten Auswahl.

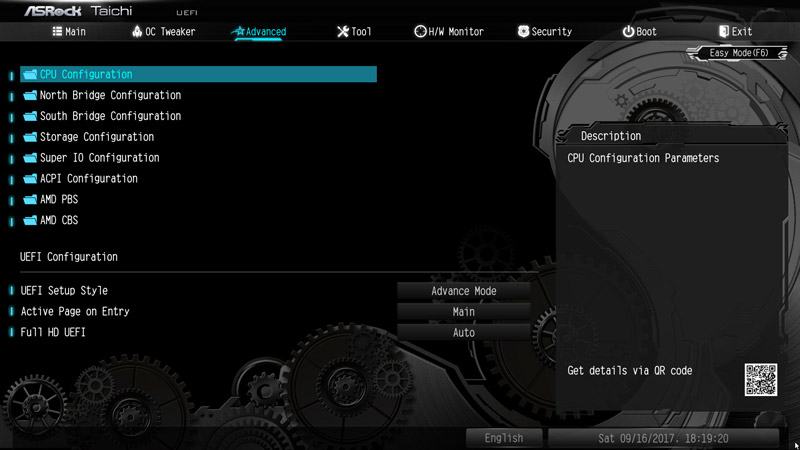

Das ist natürlich noch längst nicht alles an UEFI Einstellungen, denn zur Auswahl stehen noch die CPU Configuration, North Bridge Configuration, South Bridge Configuration, Storage Configuration, Super IO Configuration, ACPI Configuration, AMD PBS Menüs und die AMD CBS Menüs.
Neu sind hier vor allem die AMD Ryzen Threadripper Einstellungen unter AMD PBS und CBS, wo man unter Zen Common Options auch die zuvor erwähnten Custom Core PStates einstellen kann.

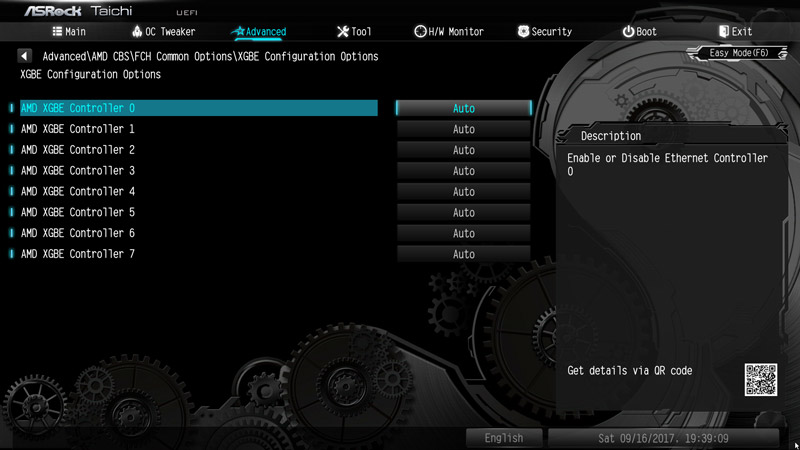

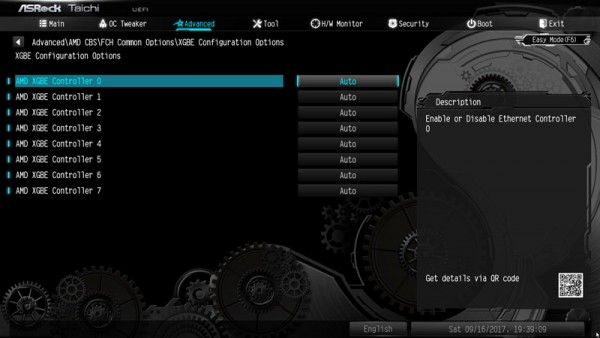

Unter Advanced -> AMD CBS -> FCH Common Options -> XGBE Configuration Options findet man beispielsweise die LAN Ports.
Hier hoffen wir auf eine etwas bessere Übersicht wie bei den ASRock Intel Mainboards, um wie gewohnt alle wichtigen Einstellungen vorzunehmen – ganz gleich, ob sie sich physikalisch in der Northbride, Southbridge oder in irgendeinem anderen Chip auf dem Mainboard befinden, da diese Aufteilung für die meisten Anwender uninteressant ist.
So wie wir ASRock kennen, wird es aber bestimmt bald BIOS Updates geben, womit solche Grundeinstellungen deutlich einfacher gefunden und eingestellt werden können … vielleicht über eine zusätzliche UEFI Suchfunktion, die wir hiermit nochmals offiziell vorschlagen. 😉
Lüftersteuerung …

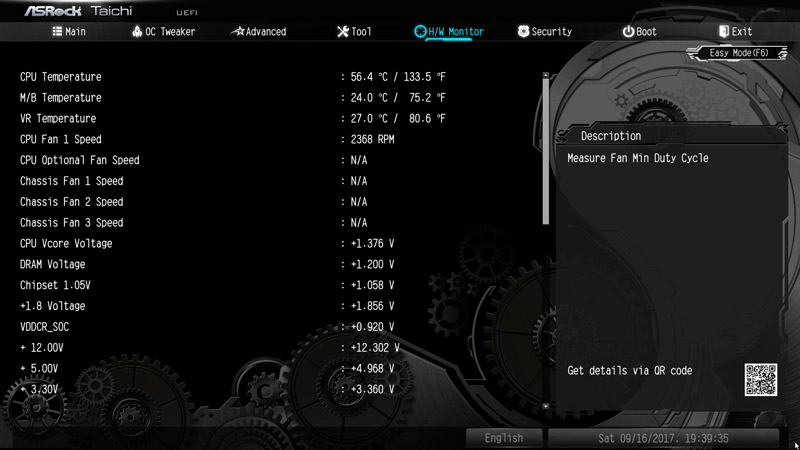

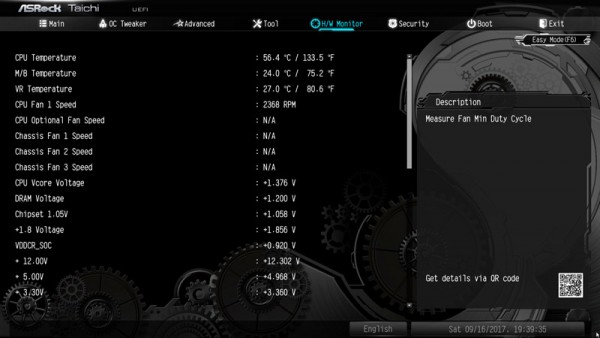

Das UEFI Setup des passiv gekühlten X399 Taichi Mainboards verfügt über eine umfangreiche, Temperatur geregelte Lüftersteuerung. Die integrierte Lüftersteuerung findet man im H/W Monitor direkt unter der Anzeige der Temperatur- und Spannungswerte.

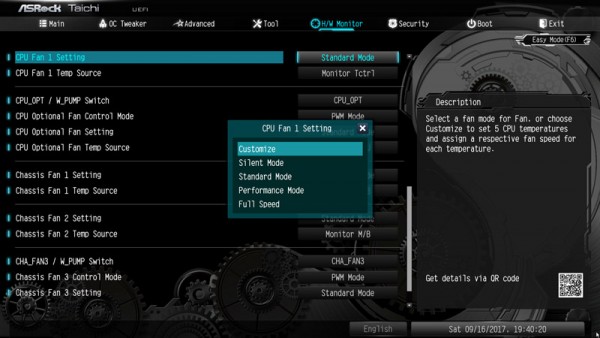

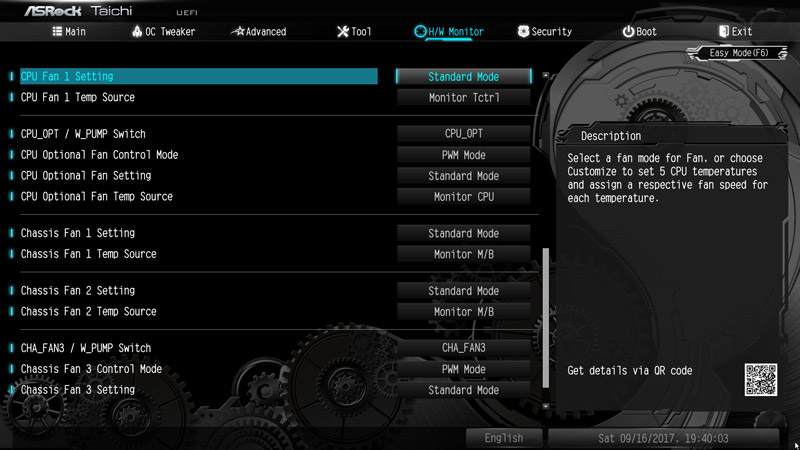

Hier gibt es die Auswahl des CPU Fans, der Chassis Fans bzw. W_Pump Switch.
Bei dem Fan Controller hat man die Wahl zwischen Customize, Silent, Standard, Performance und Full Speed.

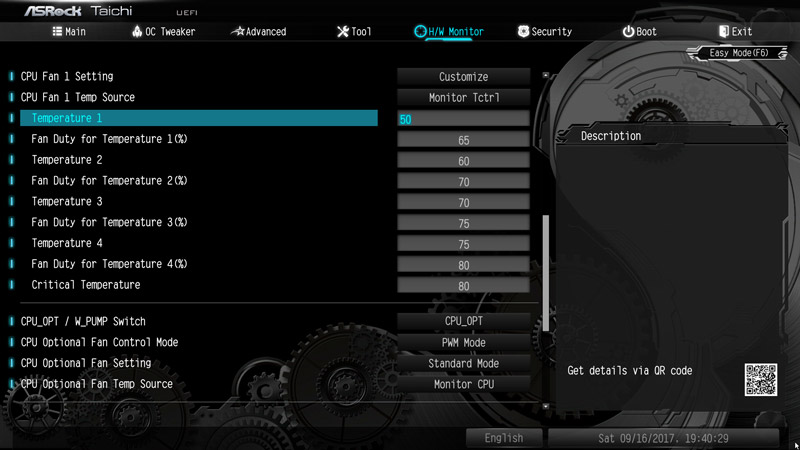

Im Customize Mode stehen mehrere Temperaturschritte zur Verfügung, denen man eine bestimmte Lüfterdrehzahl zuweisen kann.

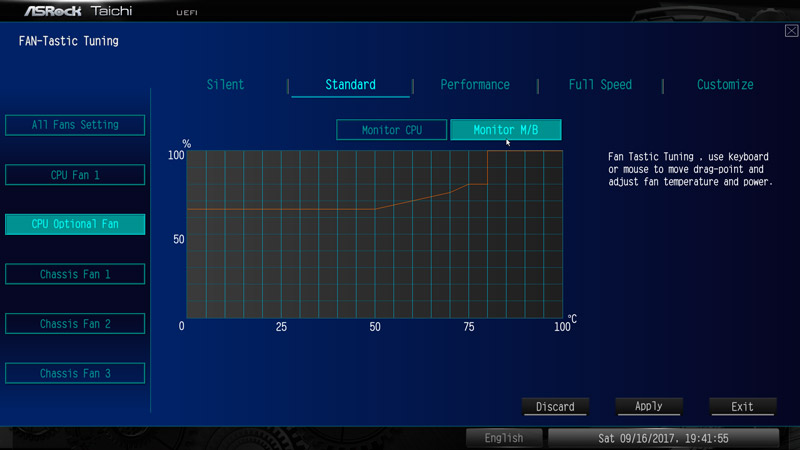

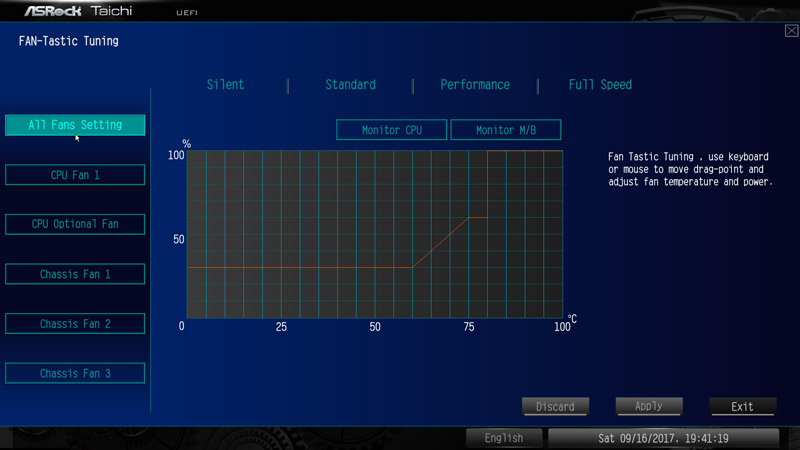

Zudem hat ASRock wieder die grafische Oberfläche für die Steuerung der Lüfter im UEFI Setup integriert. Den FAN-Tastic Tuning Menüpunkt findet man ebenfalls im H/W Monitor und kann damit sehr übersichtlich alle Einstellungen vornehmen. Einfach auf der linken Seite den jeweiligen Fan Anschluss auswählen und danach auf der rechten Seite den Modus wählen: Silent, Standard, Performance oder Full Speed.

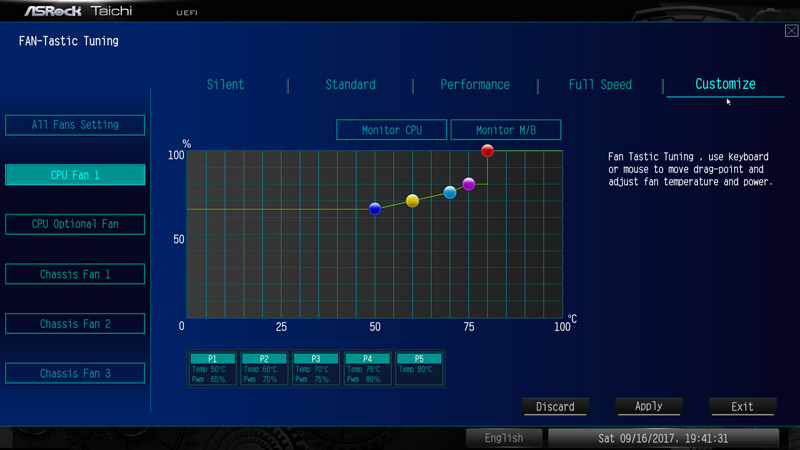

Im Customize Mode kann man die Werte sogar direkt im Diagramm auswählen und abspeichern.
Bei den Chassis Fans kann man sogar auswählen, welcher Temperatursensor für die Temperaturmessung verwendet werden soll – der CPU Sensor oder der Mainboard Sensor. Danach einfach Apply anklicken, um die Werte zu speichern.

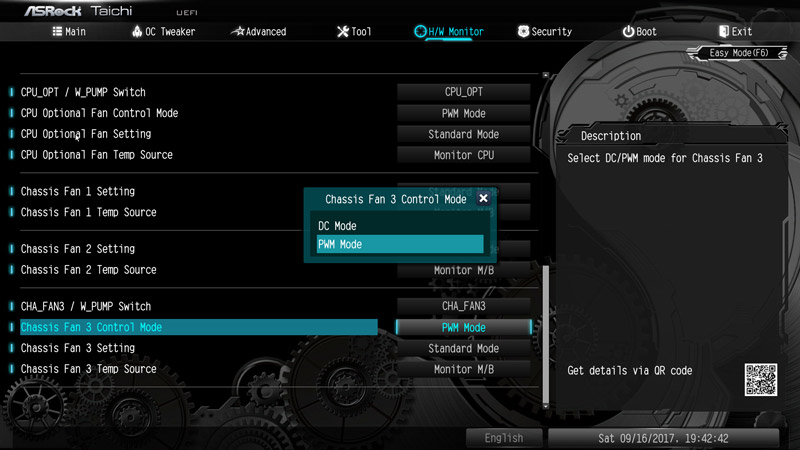

Und selbst an die Ansteuerung der 3-Pin Chassis Fans wurde mit der DC/PWM Mode Umschaltung gedacht.

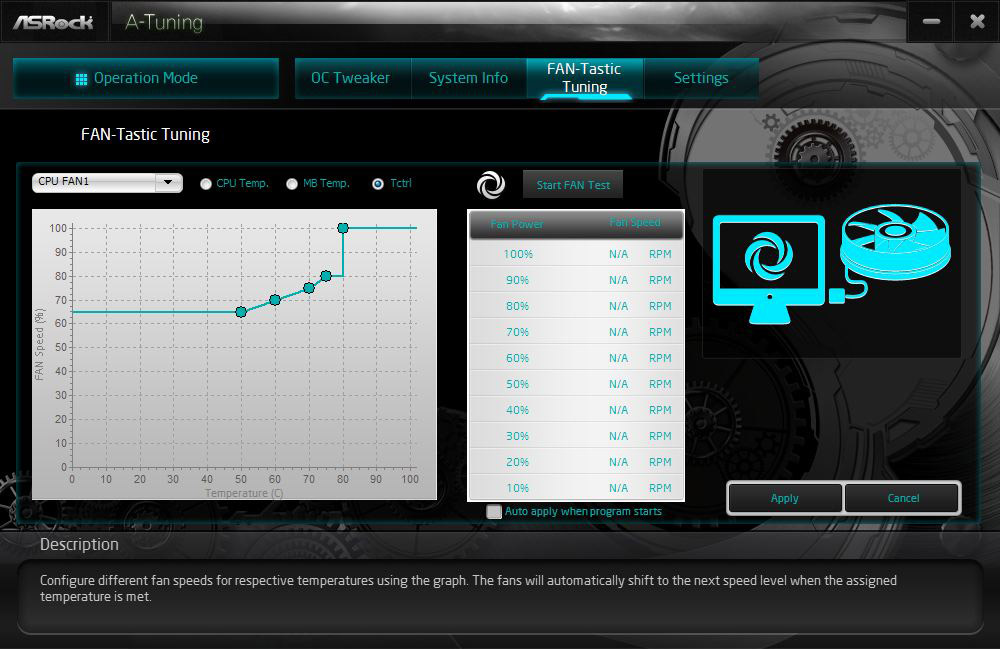

Wer die Werte lieber im Windows einstellen möchte, kann dafür natürlich auch das ASRock A-Tuning Tool verwenden.
Da die Lüfter mit dieser Lüftersteuerung sogar in Abhängigkeit der CPU oder Mainboard Temperatur gesteuert werden, kann man getrost auf zusätzliche Fan Controller verzichten.
