Die technischen Daten …
| Hersteller | ASRock |
| Bezeichnung | X870E Taichi |
| Typ / Chipsatz | AMD AM5 / AMD X870 Extreme |
| Maße | ++++ 19 mm (45 mm Radius) vom Sockel bis zum nächsten Elko bzw. Bauteil – siehe Fit for Fan. Bis zum nächsten größeren Kühler beträgt der Abstand ca. 35 mm (61 mm Radius). Die Gesamtgröße des E-ATX Boards beträgt 305 x 267 mm. |
| Slots | +++++ 2x PCIe 5.0 x16, 1x M.2 mit PCIe 5.0 x4, 3x M.2 mit PCIe 4.0 x4, 4x DDR5 bis 8200MT/s mit XMP/EXPO Support, derzeit max. 256GB RAM insgesamt. |
| Anschlüsse I/O Panel | +++++ 1x RJ45 LAN 10/100/1000/2500/5000 Mbps base-T Ethernet (Realtek RTL8126), 2x USB 4 Typ-C (40Gb/s, PD3.0 5V/3A), 5x USB 3.2 Gen2 Typ-A (10Gb/s), 3x USB 3.2 Gen1 Typ-A (5Gb/s), 2x USB 2.0 Typ-A (480Mb/s) 1x optischer S/PDIF out (5.1 HD-Audio Realtek ALC4082 mit ESS SABRE9219 DAC), 2x 3.5 mm Klinkenbuchsen vergoldet (1x Mic., 1x Headset bis 600 Ohm), 1x HDMI 2.1 (bis 4K 120Hz HDR mit HDCP 2.3), 2x Antenne für WiFi-7 und Bluetooth (Antennen im Lieferumfang enthalten), 1x CMOS Clear Button, 1x Reset Button. |
| Anschlüsse intern | +++++ 2x PCIe Gen 5 x16, 6x SATA3, 1x Blazing M2. Gen5 x4 128Gb/s (Key M, 2280), 3x Hyper M.2 Gen4 x4 64 Gb/s PCIe (Key M, 2280), 1x USB 3.2 Gen2x2 (20Gb/s) Header optional, 2x USB 3.2 Gen1 Header (4 Ports, 5Gb/s) optional, 2x USB 2.0 Header (4 Ports) optional, 1x 12V/3A RGB Header, 3x 5V/3A ARGB Header und 8x 4-Pin PWM-Anschluss für Lüfter und Wasserpumpen (7x 3A, 1x 1A), 3x Thermistor Header |
| Lieferumfang | ++++ Mainboard, Installationsanleitung, 4x SATA Kabel, 1x WiFi/BT Antenne, 3x Thermofühler. |
| Sonstiges | Bei Verwendung der integrierten Grafikeinheit der CPU kann der USB-C Gen4 Port zur Videoausgabe verwendet werden. WiFi 7 unterstützt IEEE 802.11a/b/g/n/ac/ax/axe/be 160MHz 2×2 sowie 2,4GHz, 5Ghz und 6GHz. Bluetooth 5.4. Treiber für Windows 10 und Windows 11 sind verfügbar. Power- und Reset-Taster auf dem Mainboard, zudem gibt es 1x CMOS Clear (BIOS Reset) und 1x BIOS Flashback (BIOS Update ohne CPU) Taster am Rear I/O Panel. Max. 15W über USB. Teilweise Schnellverschlüsse für Kühler und SSDs in M.2 Slots. Hebel für einfacheres Lösen der Grafikkarte im oberen PCIe 5.0 Slot |
| Performance* | ++++ Benchmark Werte mit AMD Ryzen 7 7800X3D Prozessor. Integrierte AMD Radeon und SATA SSD. PCMark10: Overall 6812, Essentials 12035, Produktivität 11150, Digital Content Creation 6395 |
| Handbuch und Beschriftung | ++++ Gut platzierte, vollständige Mainboard Beschriftung. Eine Kurzanleitung mit Hilfen zu Themen beispielsweise zur richtigen CPU Montage, Speichermontage, M.2 Installation, etc. ist enthalten. Zusätzlich stehen online ein vollständiges Benutzerhandbuch sowie Anleitungen zur Installation eines RAID Verbunds, zum Overclocking und mit BIOS Begriffserklärungen zum Download bereit. |

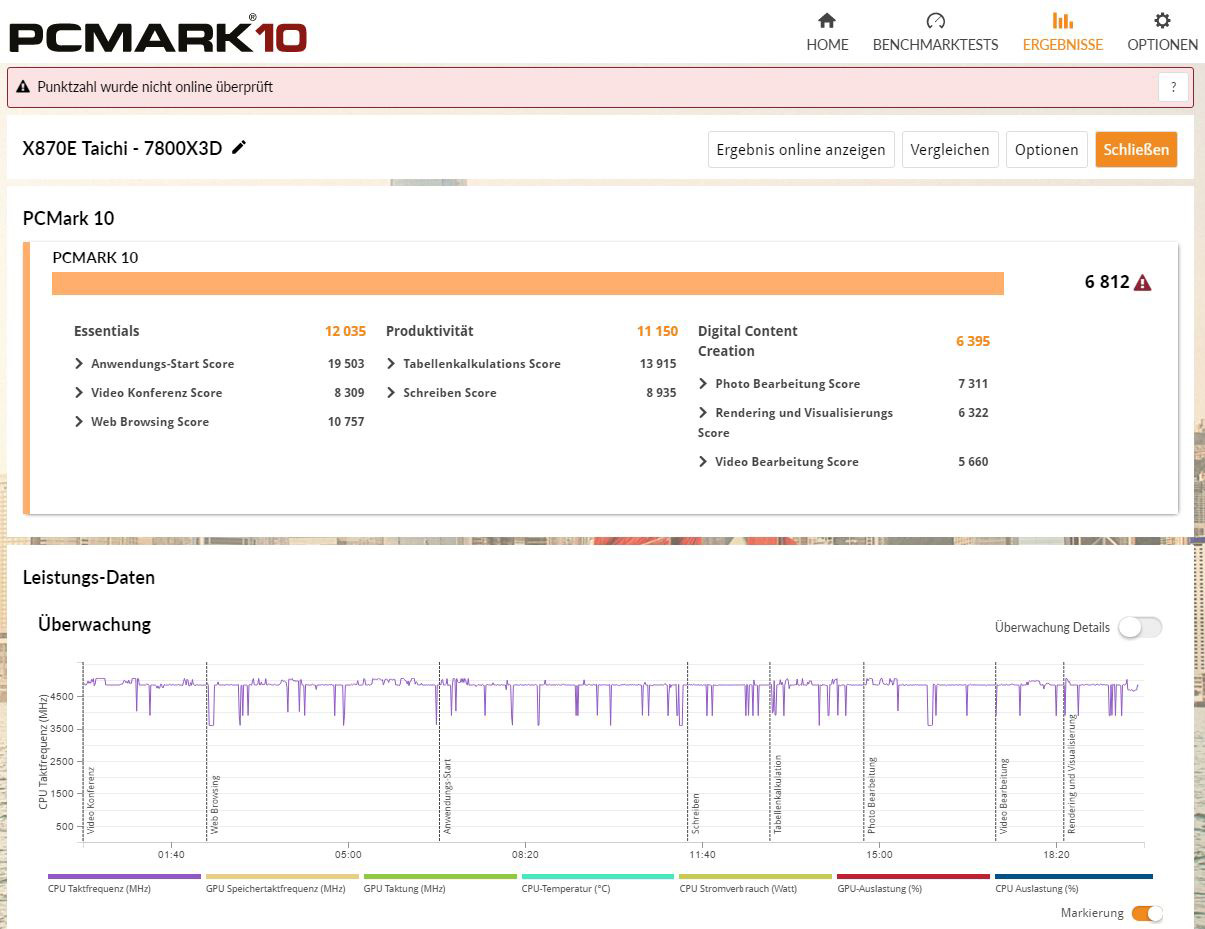

Das sind die PCMark 10 Ergebnisse im Detail …
Die Ergebnisse von diesem Test können nicht direkt mit jenen vom Test des ASRock B650E Taichi verglichen werden, da diesmal unterschiedlicher RAM, eine andere SSD und ein anderer Prozessor verwendet wurden.
