Aufbau, Design und sonstige Features …
Die Vorderseite des ASRock X99 Professional Gaming i7 Sockel 2011-3 Kartons zeigt eindeutig, dass ein X99 Mainboard enthalten ist.
Auf der Verpackungsrückseite des ASRock High-End Motherboards sieht man einige Features wie beispielsweise die 8-lagige Platine, DDR4-3300+ Unterstützung, WiFi 802.11ac, Dual Ultra M.2, 3 PCIe Steel Slots und einiges mehr.
Öffnen wir nun erstmal den Karton und werfen einen ersten Blick auf den Inhalt.
Wie bei den meisten hochwertigen ASRock Mainboards wurde die Hauptplatine zum sicheren Transport in Schaumstoff eingefasst.
Bereits auf den ersten Blick macht diese ASRock X99 Professional Gaming i7 High Density Glasfaser Sapphire Black PCB Platine einen sehr hochwertigen Eindruck. Das Mainboard verfügt über sehr haltbare Nichicon 12K Platinum Caps Kondensatoren, 12 Power Phase Design, Digi Power, Ultra Dual-N MOSFET und 7.1 HD Creative Sound Blaster Cinema 3 Audio mit Nichicon Fine Gold Audio Kondensatoren, 115dB SNR DAC und TI NE5532 Kopfhörer Verstärker.
Das ASRock Fatal1ty X99 Professional Gaming i7 bietet die Dr. Debug 7-Segment LED Postcode Anzeige und zwei schnelle M.2 Slots für PCIe Gen3 x4 Module mit bis zu 32 Gb/s Anbindung. Auf dem Bild sieht man einen M.2 Slot, den man neben herkömmlichen 2230/2242/2260/2280 M.2 Modulen auch mit langen 22110 Modulen bestücken kann.
Zudem verfügt das X99 Professional Gaming i7 über einen Umschalter zur Auswahl des UEFI BIOS ICs. Hier sieht man die beiden 128Mb BIOS ICs mit A/B Umschalter und den beiden LEDs.
Hier sieht man die beiden internen USB3.0 Header, daneben ein paar der hochwertigen 12K Platin Kondensatoren, den 24-Pin ATX Stromanschluss und – ganz im Fatal1ty Style – die beiden LED beleuchteten Taster für Power und Reset mit Fatal1ty Schriftzug.
Hier sieht man eine seitliche Ansicht des Mainboards mit der schützenden I/O Panel Abdeckung und dem großen XXL-Kühlkörper aus Aluminiumlegierung, der sehr sorgfältig auf die MOSFETs und den Chipsatz montiert wurde.
Hier werden wir nun die LGA2011-3 CPU einsetzen. Im Gegensatz zum LGA1151 kommen beim 2011-3 Sockel zwei Hebel zum Einsatz, die für ein optimales Anpressen der CPU auf die Kontakte im Sockel sorgen.
Also nichts wie rein mit der neuen Intel Core-i7 6900K Broadwell-E CPU in den LGA2011-v3 Sockel.
So werden die vier der insgesamt acht möglichen Speichermodule auf dem X99 Mainboard installiert, um Quad Channel Unterstützung zu erhalten.
Hier sieht man die Speicherbestückung nochmals von der Seite.
Und so sieht das LGA2011-3 Test-System aus.

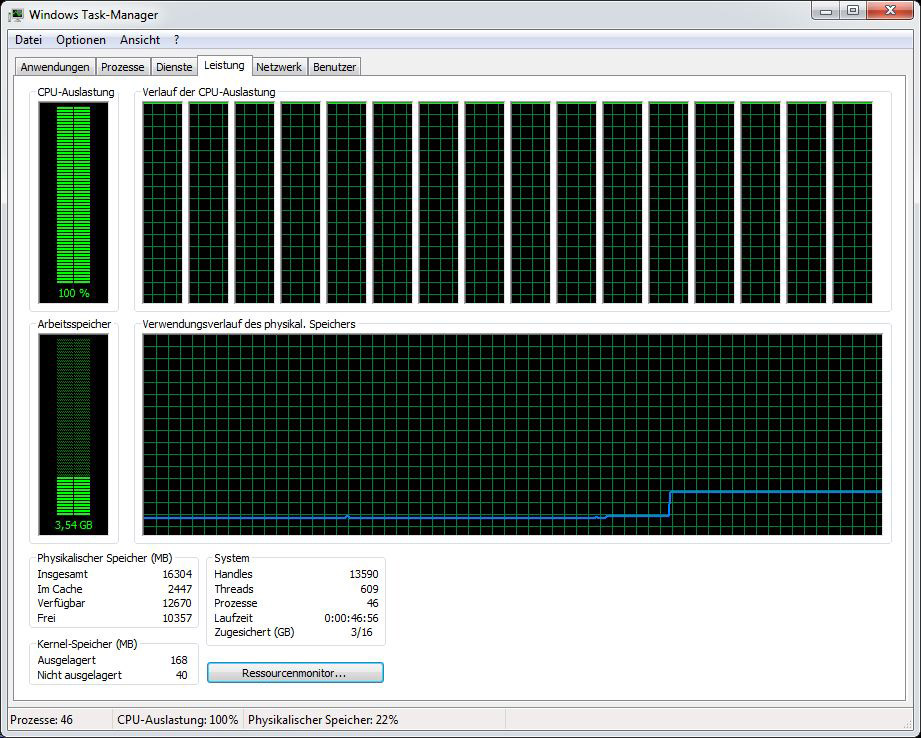

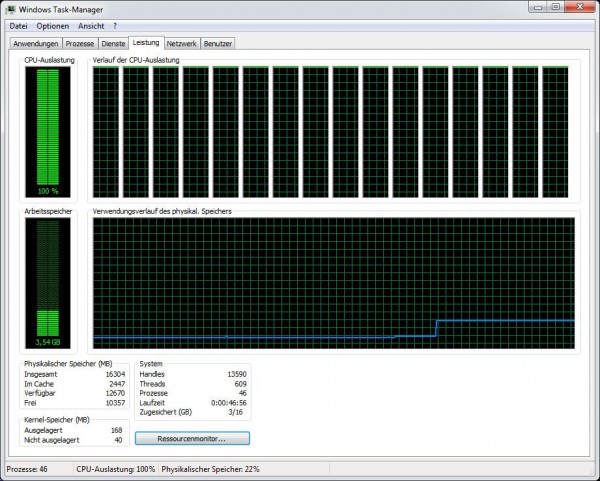

Und so sieht die CPU Auslastung einer Intel Core-i7 6900K mit Prime aus.
Ausstattung und sonstige Features …
Dem Fatal1ty X99 Professional Gaming i7 Mainboard von ASRock lag ein Handbuch, Software Setup Anleitung, DVD, vier SATA Datenkabel, eine SLI HB Bridge 2S, eine SLI Bridge 2S, eine 3-Fach SLI-2S1S Bridge, zwei Schraube für die M.2 Sockel, ASRock WiFi 2,4/5 GHz Antennen und eine ATX I/O Blende bei. Weitere USB Slotblenden oder das ASRock USB 3.0 Frontpanel sind optional erhältlich.
Das ASRock Fatality X99 Professional Gaming i7 verfügt über zahlreiche Features, wie beispielsweise das ASRock F-Stream Tool, ASRock Instant Flash, ASRock Internet Flash, ASRock APP Charger, ASRock Fast Boot, ASRock Restart to UEFI, ASRock XFast USB, ASRock XFast LAN, ASRock XFast RAM, ASRock Crashless BIOS, ASRock Online Management Guard, ASRock UEFI System Browser, ASRock Easy RAID Installer, ASRock Easy Driver Installer, ASRock UEFI Tech Service, ASRock Good Night LED, ASRock USB Key, Purity Sound 3, Secure Backup UEFI, 12 Power Phase Design, Digi Power und ASRock FAN-Tastic Tuning.
Erweiterungskarten …
Das ASRock X99 Gaming i7 Mainboard bietet drei PCI Express 3.0 Steckplätze für AMD CrossFireX bzw. nVidia SLI, wovon entweder eine Grafikkarte mit x16 Bandbreite oder eine Grafikkarte mit x16 Lanes Bandbreite und bis zu zwei weitere Grafikkarten mit x8 Lanes Bandbreite angebunden werden können. Dem Mainboard lag eine SLI HB Bridge, eine SLI Bridge und eine 3-Way SLI Bridge Karte bei. Weitere SLI/XFire Switch Karten sind nicht erforderlich, um die optimale Performance für den Einzel- oder CrossFireX 3-Way CrossFireX bzw. SLI Betrieb zu erhalten. Zusätzlich zu den vier PCI Express 3.0 Slots gibt es noch zwei PCIe 2.0 x1 Slots.
Speicher …
Das ASRock X99 Professional Gaming i7 Board kann mit bis zu acht DDR4 Modulen bestückt werden und ist je nach verwendetem Betriebssystem (siehe Liste) bis maximal 128 GB Arbeitsspeicher aufrüstbar.
Hier sieht man ein Bild der acht DDR4 Speicher Slots mit Quad Channel Support, dazu wie oben dargestellt zuerst die Slots DDR4_A1, B1, C1 und D1 bestücken:
Das Intel X99 Mainboard unterstützt DDR4 Speichermodule und kann im BIOS mit einem Haswell-E Prozessor auf DDR4-2133 Quad Channel Module optimiert werden. Im UEFI stehen noch Anpassungen DDR4-800, DDR4-1000, DDR4-1066, DDR4-1200, DDR4-1333, DDR4-1400, DDR4-1600, DDR4-1800, DDR4-1866, DDR4-2000, DDR4-2133, DDR4-2200, DDR4-2400, DDR4-2666, bis hin zu DDR4-4000 zur Auswahl und höhere Speichertaktraten sind entweder mittels manueller Intel BCLK Übertaktung oder von DDR4-2600 bis DDR4-4133 mittels OC Preset möglich (siehe UEFI OC Test auf der nächsten Seite).
Dank XMP Unterstützung (Intel Extreme Memory Profile) werden XMP Speichermodule mit einem Mausklick im UEFI richtig eingestellt und es gibt natürlich noch viele weitere Speicheranpassungen bzw. noch mehr OC-Optionen, aber dazu später mehr. Welche genauen RAM Module offiziell unterstützt werden, sollte man vor dem Kauf bei ASRock auf der Memory Support Seite nachlesen.
Festplatten Anschlüsse …
Das ASRock Fatal1ty X99 Professional Gaming i7 bietet ganze 8 abgewinkelte SATA3 Ports, zwei gerade SATA3 Ports, einen shared SATA Express 10 Gb/s Ports.
Hier sieht man die SATA3 Ports, wobei man das Boot Device an SATA3_0 betreiben sollte:
Die SATA 3 Ports unterstützen RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 13, NCQ, AHCI und die Hot Plug Funktion im AHCI Modus (AHCI steht für Advanced Host Controller Interface und sollte vor allem mit einer SSD im UEFI ausgewählt werden). Dank UEFI BIOS können auch Laufwerke mit mehr als 2TB für die Installation von Windows 10, Windows 8.1 Windows 7 x64 eingesetzt werden. Die Installation der Treiber verlief selbst bei Windows 10 absolut unproblematisch und die Windows 10 Installation war somit schnell erledigt.
Treiber kann man über den Easy Driver Installer bzw. Easy RAID Installer Punkt im UEFI installieren, werden für 32-Bit / 64-Bit Windows 7, Windows 8 und Windows 10 auf DVD mitgeliefert und stehen zusätzlich auf der ASRock Support Seite aktuell zum Download bereit.
USB und Firewire …
Das ASRock X99 Professional Gaming i7 verfügt über zwei neue USB 3.1 Ports am ATX Panel: 1x USB 3.1 Typ-A (oben) und 1x USB 3.1 Typ-C (unten, beidseitig einsteckbar), jeweils mit bis zu 10 Gb/s.
Zudem gibt es vier USB 3.0 Ports und einen USB 2.0 Ports. Intern stehen zwei USB 2.0 Anschlüsse für bis zu vier optionale USB Ports sowie zwei USB 3.0 Anschluss für bis zu vier optionale USB 3.0 Ports zur Verfügung. Die 20-pin Pfostenleiste kann hierzu entweder an ein optional erhältliches USB3.0 Frontpanel oder an ein Gehäuse mit USB3.0 Unterstützung angeschlossen werden.
Des Weiteren gibt es bei diesem Fatal1ty Mainboard über dem konventionellen USB 2.0 Port am I/O Panel noch einen speziellen USB 2.0 Fatal1ty Mouse Port, den man über die mitgelieferte F-Stream Software konfigurieren kann, um die Maus Abtastrate von 125 Hz bis 1000 Hz einzustellen.
Netzwerk …
Das ASRock X99 Professional Gaming i7 wurde mit einem Intel I219V und einem Intel I211AT bestückt, worüber die 10/100/1000 Netzwerk Anschlüsse am ATX Panel realisiert werden. Die LAN Anschlüsse unterstützen LAN Teaming, sind WoL fähig, bieten LAN Kabel Erkennung, unterstützen Energie effizientes Ethernet nach dem 802.3az Standard und unterstützen Intel Remote Wake Technology, ASRock Full Spike Protection, PXE und mehr. Zudem bietet das ASRock X99 Gaming i7 onBoard WLAN 2,4/5 GHz IEEE 802.11a/b/g/n/ac mit bis zu 433 Mbps Übertragungsrate.
Serieller Anschluss …
Der serielle COM Port ist als interner Mainboard Pfostenstecker verfügbar.
Sound …
Das ASRock X99 Professional Gaming i7 Mainboard verfügt über den ALC1150 Audio Codec mit Content Protection, 115dB SNR DAC, TI NE5532 Premium Headset Amplifier und Creative SoundBlaster Cinema 3, der 7.1 Surround Sound unterstützt und diesen beispielsweise analog über 5x 3,5mm Klinkenbuchsen am ATX Panel oder über den internen Frontpanel Audio Anschluss ausgibt. Des Weiteren gibt es noch einen optischen SPDIF Digital Ausgang und Premium Blu-Ray Unterstützung. Somit ist eine zusätzliche Soundkarte mit digitalen Ausgängen für die meisten Anwender überflüssig.
ATX Backpanel Anschlüsse …
Von links nach rechts sieht man 1x USB 2.0 Fatal1ty Mouse Port, 1x USB 2.0 und 1x PS/2 Anschluss für PS/2 Tastatur oder PS/2 Maus, WiFi Antennenanschlüsse, Clear CMOS Taster, USB 3.1 Typ-A Port und USB 3.1 Typ-C Port, Intel RJ45 Gigabit LAN und 2x USB 3.0, Intel RJ45 Gigabit LAN und 2x USB 3.0, optischer SPDIF Ausgang und 5x 3.5mm Klinkenbuchsen für den Sound.
