Intel Kühler Installation …
Zur Installation auf den verschiedenen Intel-Sockeltypen finden immer die gleiche Front- und Backplate Verwendung.

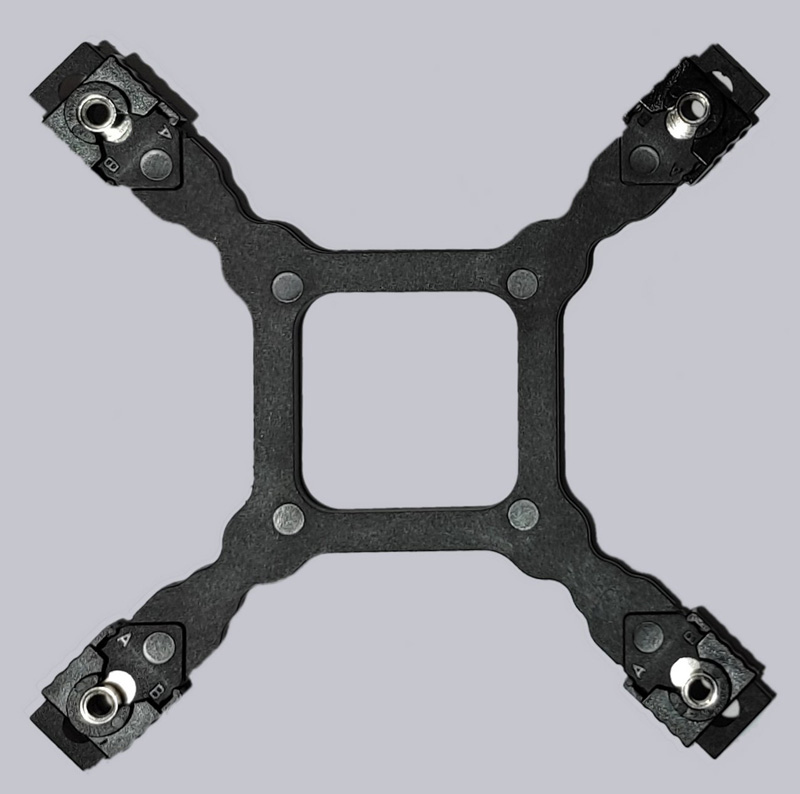

Die Befestigungsplatte für die Rückseite des Boards besteht aus Kunststoff und wird mit verstellbaren Plastikclips an den Sockeltyp angepasst.

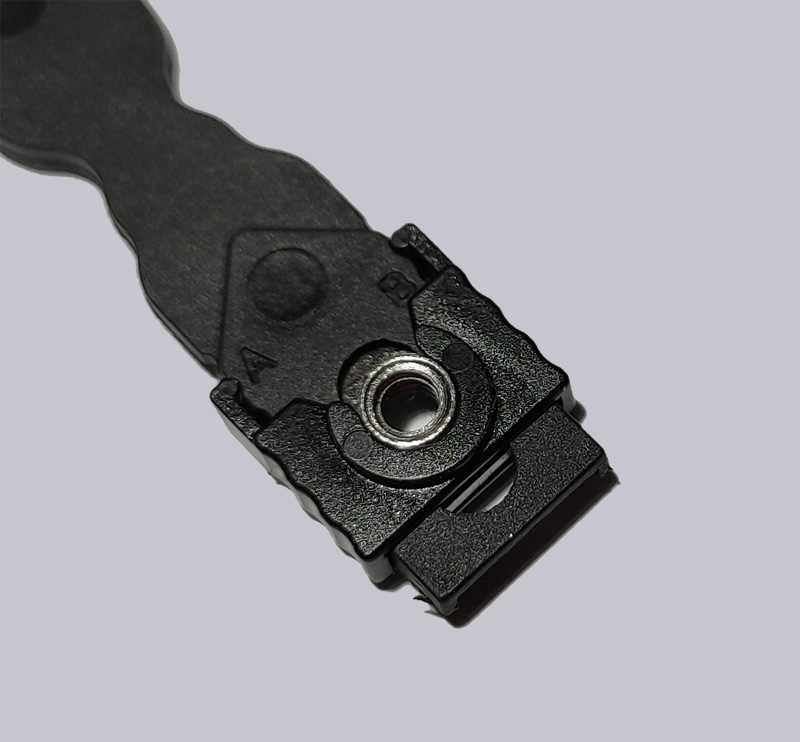

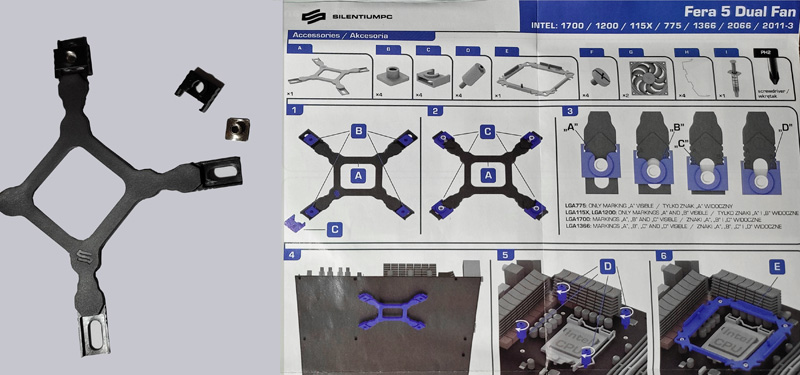

Diese Clips müssen selbst an der Platte montiert werden. Hier ist ein wenig Fingerspitzengefühl gefragt und nur ein sehr genauer Blick in die Anleitung verrät, wie die Schraubhalterungen und Clips zusammen gesetzt werden müssen.
Ist das erfolgreich geschehen, …

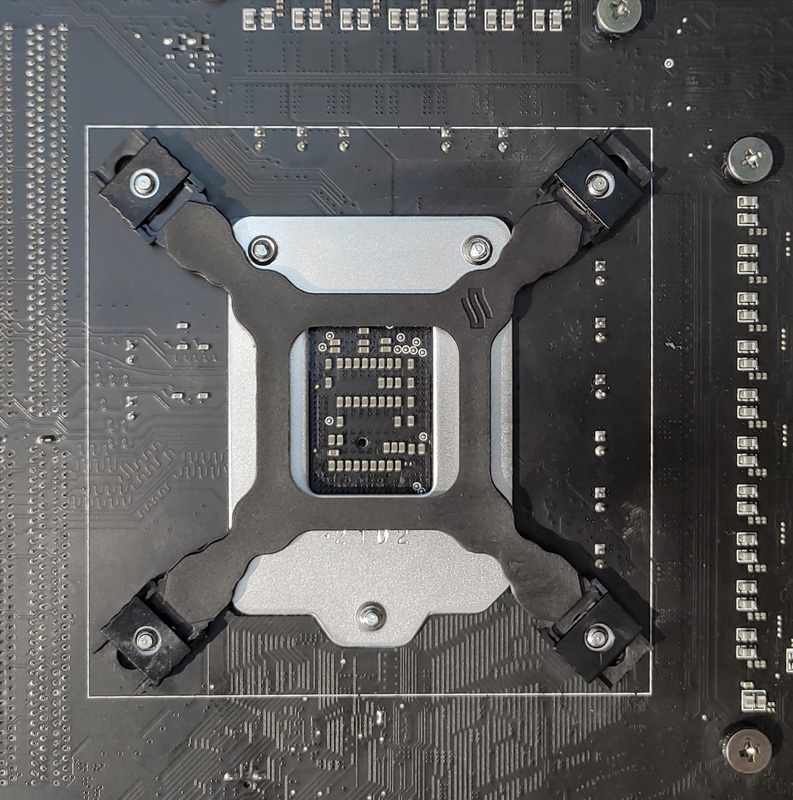

… ist die Einstellung auf den passenden Sockeltyp schnell erledigt und die nachfolgenden Installationsschritte der vorderen Befestigungsplatte und des Kühlers sind sehr einfach. Zunächst wird die fertige Backplate auf die Rückseite gehalten.

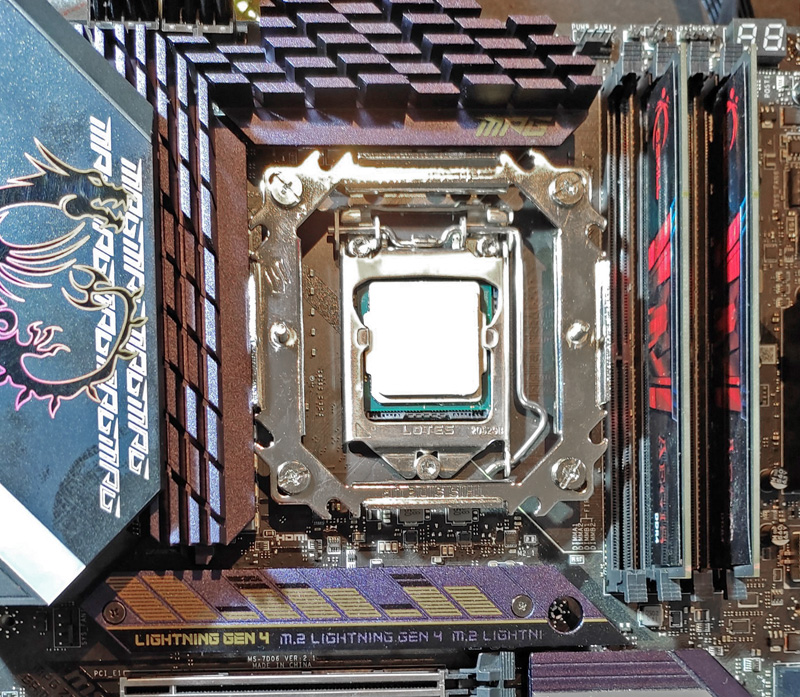

Nun werden die Distanzschrauben aufgeschraubt und die Frontplatte aufgeschraubt.

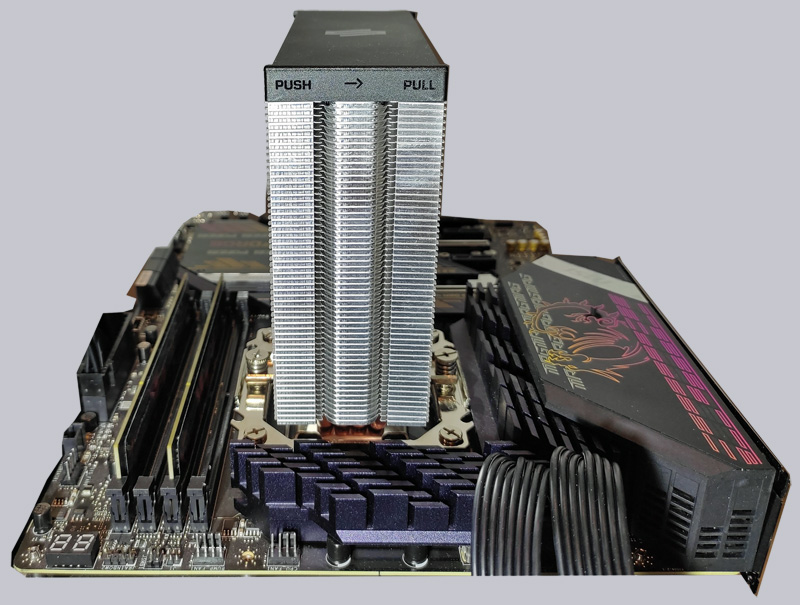

Jetzt kann man den Kühlkörper montieren, wobei man auf der Seite der oberen Kühlerabdeckung die Luftströmungsrichtung erkennt.

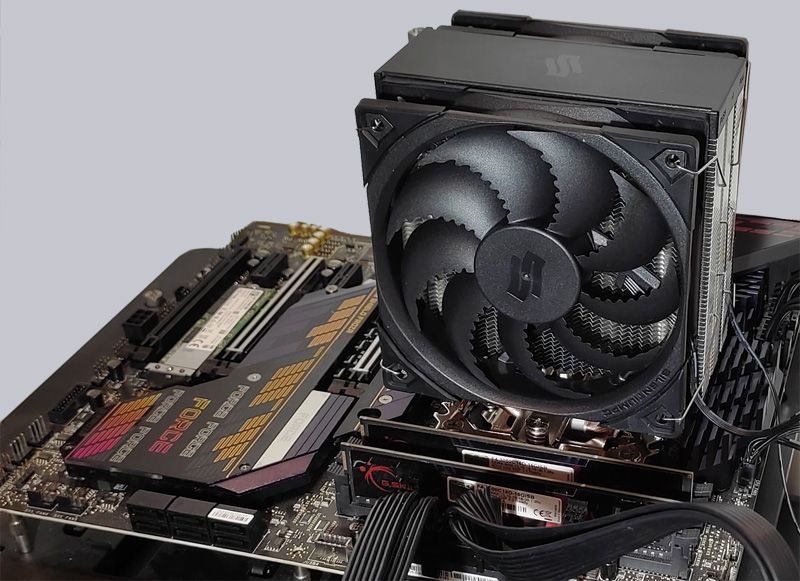

Danach werden die beiden Lüfter mit den Klammern auf dem Kühlkörper montiert.
AMD Kühler Installation …
Bei den unterstützten AMD-Sockeltypen ist die Installation noch einfacher. Die auf den Boards vorinstallierte Befestigungsplatte wird weiter verwendet, lediglich die Plastikhalterungen auf der Vorderseite werden durch die vordere Befestigungsplatte ersetzt.
